形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | 质量 （g） |
颜色 | 符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PC-20-M6-BK | 20 | M6 | 1 | 10 | 18 | 7 | BK | - | CAD | 请求报价 |
| PC-20-M6-RD | 20 | M6 | 1 | 10 | 18 | 7 | RD | - | CAD | 请求报价 |
| PC-25-M6-BK | 25 | M6 | 1 | 10 | 23 | 15 | BK | - | CAD | 请求报价 |
| PC-25-M6-RD | 25 | M6 | 1 | 10 | 23 | 15 | RD | - | CAD | 请求报价 |
| PC-25-M8-BK | 25 | M8 | 1.25 | 12 | 23 | 15 | BK | - | CAD | 请求报价 |
| PC-25-M8-RD | 25 | M8 | 1.25 | 12 | 23 | 15 | RD | - | CAD | 请求报价 |
| PC-30-M10-BK | 30 | M10 | 1.5 | 15 | 28 | 30 | BK | - | CAD | 请求报价 |
| PC-30-M10-RD | 30 | M10 | 1.5 | 15 | 28 | 30 | RD | - | CAD | 请求报价 |
| PC-30-M8-BK | 30 | M8 | 1.25 | 12 | 28 | 30 | BK | - | CAD | 请求报价 |
| PC-30-M8-RD | 30 | M8 | 1.25 | 12 | 28 | 30 | RD | - | CAD | 请求报价 |
| PC-35-M10-BK | 35 | M10 | 1.5 | 15 | 32 | 40 | BK | - | CAD | 请求报价 |
| PC-35-M10-RD | 35 | M10 | 1.5 | 15 | 32 | 40 | RD | - | CAD | 请求报价 |
| PC-35-M8-BK | 35 | M8 | 1.25 | 12 | 32 | 40 | BK | - | CAD | 请求报价 |
| PC-35-M8-RD | 35 | M8 | 1.25 | 12 | 32 | 40 | RD | - | CAD | 请求报价 |
| PC-40-M10-BK | 40 | M10 | 1.5 | 15 | 37 | 55 | BK | ○ | CAD | 请求报价 |
| PC-40-M10-RD | 40 | M10 | 1.5 | 15 | 37 | 55 | RD | ○ | CAD | 请求报价 |
| PC-40-M12-BK | 40 | M12 | 1.75 | 15 | 37 | 50 | BK | ○ | CAD | 请求报价 |
| PC-40-M12-RD | 40 | M12 | 1.75 | 15 | 37 | 50 | RD | ○ | CAD | 请求报价 |
材质、表面处理
| PC | |
|---|---|
| 球部 |
BK：酚醛树脂（黑） RD：蜜胺树脂（红） |
| 螺纹部 | 黄铜 |

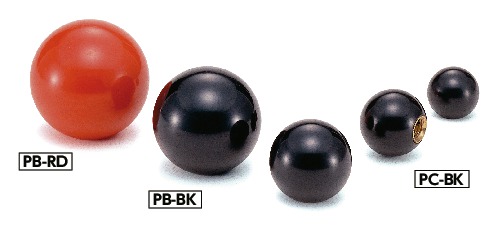

特点
- 热硬化性树脂制。耐久性优良。
-
可根据产品符号选择类型。
PB----无插件
PC----带插件 -
分为2种颜色。可根据型号的末尾符号进行选择。
末尾符号BK----黑
末尾符号RD----红
