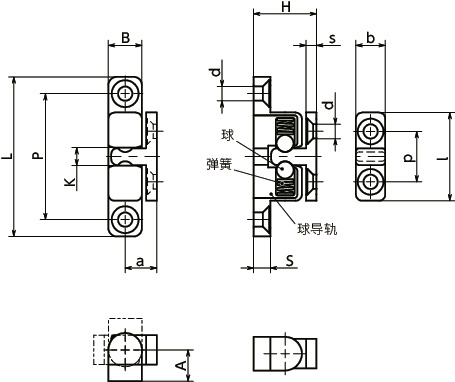

形状図
尺寸・CAD
单位 : mm
| 型号 | L | 保持力 （N） |
A | B | H | K | P | S | l | a | b | p | s | d | n | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BAC-38-1-BK | 38 | 25 | 7.5 | 8 | 15 | 4.3 | 30 | 4 | 21 | 7.5 | 7 | 12 | 2.5 | M3用 | 4.5 | 12 | CAD | 请求报价 |
| BAC-38-1-SG | 38 | 25 | 7.5 | 8 | 15 | 4.3 | 30 | 4 | 21 | 7.5 | 7 | 12 | 2.5 | M3用 | 4.5 | 12 | CAD | 请求报价 |
| BAC-38-2-BK | 38 | 35 | 7.5 | 8 | 15 | 4.3 | 30 | 4 | 21 | 7.5 | 7 | 12 | 2.5 | M3用 | 4.5 | 12 | CAD | 请求报价 |
| BAC-38-2-SG | 38 | 35 | 7.5 | 8 | 15 | 4.3 | 30 | 4 | 21 | 7.5 | 7 | 12 | 2.5 | M3用 | 4.5 | 12 | CAD | 请求报价 |
| BAC-50-1-BK | 50 | 40 | 9.5 | 12 | 20 | 6.5 | 40 | 5 | 30 | 10.5 | 10 | 17 | 3.5 | M4用 | 6 | 31 | CAD | 请求报价 |
| BAC-50-1-SG | 50 | 40 | 9.5 | 12 | 20 | 6.5 | 40 | 5 | 30 | 10.5 | 10 | 17 | 3.5 | M4用 | 6 | 31 | CAD | 请求报价 |
| BAC-50-2-BK | 50 | 70 | 9.5 | 12 | 20 | 6.5 | 40 | 5 | 30 | 10.5 | 10 | 17 | 3.5 | M4用 | 6 | 31 | CAD | 请求报价 |
| BAC-50-2-SG | 50 | 70 | 9.5 | 12 | 20 | 6.5 | 40 | 5 | 30 | 10.5 | 10 | 17 | 3.5 | M4用 | 6 | 31 | CAD | 请求报价 |
| BAC-68-1-BK | 68 | 75 | 11 | 14.5 | 23 | 9.5 | 55 | 5 | 32.5 | 12 | 11 | 20 | 3.5 | M4用 | 8 | 55 | CAD | 请求报价 |
| BAC-68-1-SG | 68 | 75 | 11 | 14.5 | 23 | 9.5 | 55 | 5 | 32.5 | 12 | 11 | 20 | 3.5 | M4用 | 8 | 55 | CAD | 请求报价 |
| BAC-68-2-BK | 68 | 100 | 11 | 14.5 | 23 | 9.5 | 55 | 5 | 32.5 | 12 | 11 | 20 | 3.5 | M4用 | 8 | 55 | CAD | 请求报价 |
| BAC-68-2-SG | 68 | 100 | 11 | 14.5 | 23 | 9.5 | 55 | 5 | 32.5 | 12 | 11 | 20 | 3.5 | M4用 | 8 | 55 | CAD | 请求报价 |
| BAC-80-1-BK | 80 | 125 | 13 | 16.5 | 27 | 11 | 65 | 6 | 40 | 14 | 13 | 25 | 4 | M5用 | 10 | 86 | CAD | 请求报价 |
| BAC-80-1-SG | 80 | 125 | 13 | 16.5 | 27 | 11 | 65 | 6 | 40 | 14 | 13 | 25 | 4 | M5用 | 10 | 86 | CAD | 请求报价 |
| BAC-80-2-BK | 80 | 150 | 13 | 16.5 | 27 | 11 | 65 | 6 | 40 | 14 | 13 | 25 | 4 | M5用 | 10 | 86 | CAD | 请求报价 |
| BAC-80-2-SG | 80 | 150 | 13 | 16.5 | 27 | 11 | 65 | 6 | 40 | 14 | 13 | 25 | 4 | M5用 | 10 | 86 | CAD | 请求报价 |
材质、表面处理
| BAC | |
|---|---|
| 主体 | 锌压铸件 粉末涂装（各种颜色） |
| 球 | SUS420C |
| 弹簧 | SUS301 |
| 球导轨 | POM（聚缩醛） |
特点
- 适用于将频繁开关的盖板或门保持在关闭状态的用途。
- 每个尺寸都有两种保持力。
- 表面处理分为2种。可根据型号的末尾符号进行选择。
| 末尾符号 | 表面处理 |
|---|---|
| BK | 粉末涂装（亚光黑） |
| SG | 粉末涂装（亚光银） |
安装
可以从侧面或前面将护板连接到球壳上。可任意方向安装。
使用例
宽度n尺寸请勿超过尺寸表中记载的值。
