形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FCF-25-M6 | 25 | M6 | 1 | 9 | 18.5 | 4 | 12 | 14 | CAD | 请求报价 |
| FCF-25-M8 | 25 | M8 | 1.25 | 9 | 18.5 | 4 | 12 | 20 | CAD | 请求报价 |
| FCF-32-M8 | 32 | M8 | 1.25 | 9 | 22.5 | 5 | 12 | 16 | CAD | 请求报价 |
| FCF-32-M10 | 32 | M10 | 1.5 | 10.5 | 22.5 | 5 | 15 | 23 | CAD | 请求报价 |
| FCF-40-M10 | 40 | M10 | 1.5 | 10.5 | 25.5 | 6 | 15 | 28 | CAD | 请求报价 |
| FCF-40-M12 | 40 | M12 | 1.75 | 11.5 | 25.5 | 6 | 17 | 36 | CAD | 请求报价 |
| FCF-50-M10 | 50 | M10 | 1.5 | 10.5 | 27.5 | 7 | 15 | 37 | CAD | 请求报价 |
| FCF-50-M12 | 50 | M12 | 1.75 | 11.5 | 27.5 | 7 | 17 | 41 | CAD | 请求报价 |
| FCF-60-M12 | 60 | M12 | 1.75 | 11.5 | 35.5 | 8.5 | 17 | 52 | CAD | 请求报价 |
| FCF-60-M16 | 60 | M16 | 2 | 16 | 35.5 | 8.5 | 24 | 82 | CAD | 请求报价 |
材质、表面处理
| FCF | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 玻璃纤维增强尼龙6 （亚光黑） |
特点

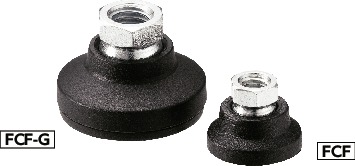

- 带塑料垫的调平调节器。
- 螺纹采用钢制。耐久性优良。
- 垫最大可倾斜15°。适用于倾斜面。
