形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FCFSS-32-M10-G | 32 | M10 | 1.5 | 10.5 | 22.5 | 5 | 15 | 27 | CAD | 请求报价 |
材质、表面处理
| FCFSS-G | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | 玻璃纤维增强尼龙6 （亚光黑） |
| 橡胶膜片 | NBR（亚光黑） 肖氏硬度A70 |
特点

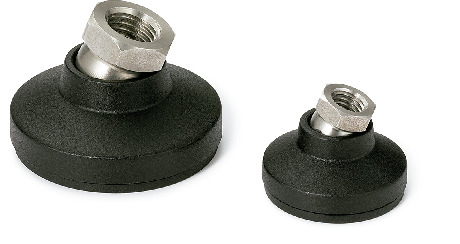

- 带塑料垫的调平调节器。
- 螺纹采用不锈钢制。耐腐蚀性优良。
- 带橡胶膜片。
- 垫最大可倾斜15°。适用于倾斜面。
