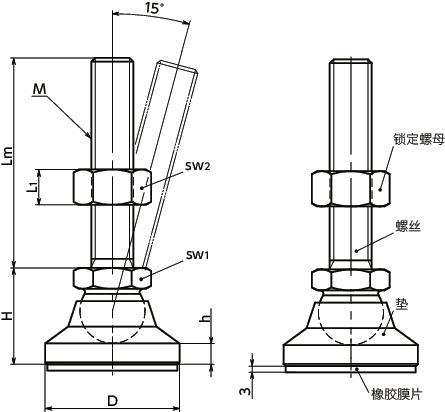

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | h | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCM-60-M24-98-G | 60 | M24 | 3 | 98 | 35.5 | 8.5 | 24 | 36 | 21.5 | 14000 | 523 | CAD | 请求报价 |
| FCM-60-M24-138-G | 60 | M24 | 3 | 138 | 35.5 | 8.5 | 24 | 36 | 21.5 | 14000 | 628 | CAD | 请求报价 |
| FCM-60-M24-158-G | 60 | M24 | 3 | 158 | 35.5 | 8.5 | 24 | 36 | 21.5 | 14000 | 695 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FCM-G | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 玻璃纤维增强尼龙6 （亚光黑） |
| 锁定螺母 | 钢 三价铬酸盐处理 |
| 橡胶膜片 | NBR（亚光黑） 肖氏硬度A70 |
特点

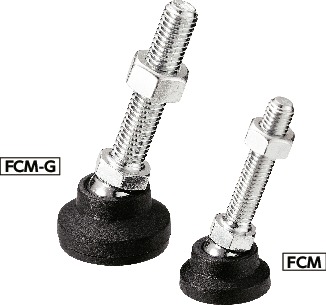

- 带塑料垫的调平调节器。
- 螺纹采用钢制。耐久性优良。
- 带防滑橡胶膜片。
- 垫最大可倾斜15°。适用于倾斜面。
