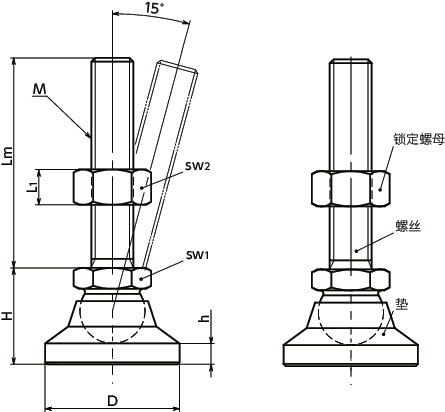

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | h | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCM-25-M6-40 | 25 | M6 | 1 | 40 | 18.5 | 4 | 12 | 10 | 5.2 | 5000 | 26 | CAD | 请求报价 |
| FCM-25-M6-50 | 25 | M6 | 1 | 50 | 18.5 | 4 | 12 | 10 | 5.2 | 5000 | 28 | CAD | 请求报价 |
| FCM-25-M6-63 | 25 | M6 | 1 | 63 | 18.5 | 4 | 12 | 10 | 5.2 | 5000 | 30 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FCM | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 玻璃纤维增强尼龙6 （亚光黑） |
| 锁定螺母 | 钢 三价铬酸盐处理 |
特点

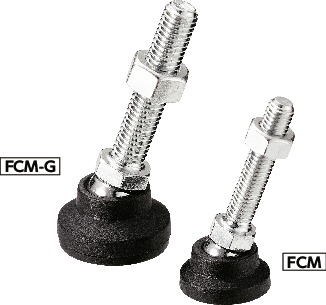

- 带塑料垫的调平调节器。
- 螺纹采用钢制。耐久性优良。
- 垫最大可倾斜15°。适用于倾斜面。
