Nabeya Bi-tech

  • 调平脚・水平仪

调平调节器（外螺纹）

Leveling Adjuster

FCMS-G

安全注意事项

符号RoHS指令

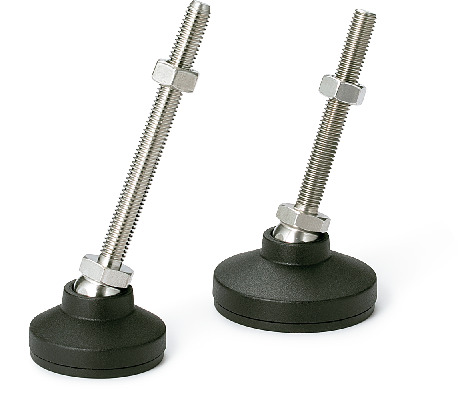

FCMS-G调平调节器（外螺纹）

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

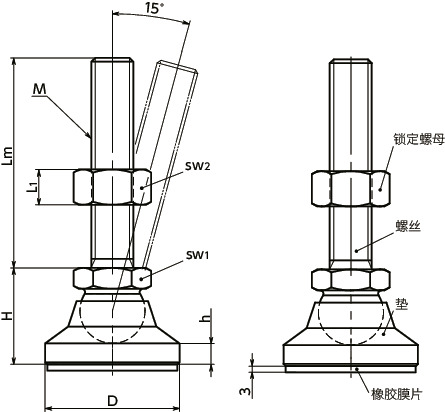

形状図

FCMS-G调平调节器（外螺纹）寸法図

尺寸・CAD

选择

D
所有
25
32
40
50
60
M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
M16
M20
M24

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H h sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FCMS-25-M6-40-G 25 M6 1 40 18.5 4 12 10 5.2 5000 27 CAD 请求报价
FCMS-25-M6-50-G 25 M6 1 50 18.5 4 12 10 5.2 5000 29 CAD 请求报价
FCMS-25-M6-63-G 25 M6 1 63 18.5 4 12 10 5.2 5000 31 CAD 请求报价
FCMS-25-M8-40-G 25 M8 1.25 40 18.5 4 12 13 6.8 5000 36 CAD 请求报价
FCMS-25-M8-50-G 25 M8 1.25 50 18.5 4 12 13 6.8 5000 38 CAD 请求报价
FCMS-25-M8-63-G 25 M8 1.25 63 18.5 4 12 13 6.8 5000 44 CAD 请求报价
FCMS-25-M10-50-G 25 M10 1.5 50 18.5 4 12 16 8.4 5000 51 CAD 请求报价
FCMS-25-M10-63-G 25 M10 1.5 63 18.5 4 12 16 8.4 5000 57 CAD 请求报价
FCMS-25-M10-80-G 25 M10 1.5 80 18.5 4 12 16 8.4 5000 61 CAD 请求报价
FCMS-32-M8-40-G 32 M8 1.25 40 22.5 5 12 13 6.8 7000 39 CAD 请求报价
FCMS-32-M8-50-G 32 M8 1.25 50 22.5 5 12 13 6.8 7000 44 CAD 请求报价
FCMS-32-M8-63-G 32 M8 1.25 63 22.5 5 12 13 6.8 7000 48 CAD 请求报价
FCMS-32-M10-50-G 32 M10 1.5 50 22.5 5 15 16 8.4 7000 68 CAD 请求报价
FCMS-32-M10-63-G 32 M10 1.5 63 22.5 5 15 16 8.4 7000 74 CAD 请求报价
FCMS-32-M10-80-G 32 M10 1.5 80 22.5 5 15 16 8.4 7000 84 CAD 请求报价
FCMS-32-M12-63-G 32 M12 1.75 63 22.5 5 15 18 10.8 7000 91 CAD 请求报价
FCMS-32-M12-80-G 32 M12 1.75 80 22.5 5 15 18 10.8 7000 104 CAD 请求报价
FCMS-32-M12-100-G 32 M12 1.75 100 22.5 5 15 18 10.8 7000 114 CAD 请求报价
FCMS-40-M8-50-G 40 M8 1.25 50 25.5 6 15 13 6.8 10000 56 CAD 请求报价
FCMS-40-M8-63-G 40 M8 1.25 63 25.5 6 15 13 6.8 10000 65 CAD 请求报价
FCMS-40-M8-80-G 40 M8 1.25 80 25.5 6 15 13 6.8 10000 70 CAD 请求报价
FCMS-40-M10-50-G 40 M10 1.5 50 25.5 6 15 16 8.4 10000 76 CAD 请求报价
FCMS-40-M10-63-G 40 M10 1.5 63 25.5 6 15 16 8.4 10000 80 CAD 请求报价
FCMS-40-M10-80-G 40 M10 1.5 80 25.5 6 15 16 8.4 10000 87 CAD 请求报价
FCMS-40-M12-63-G 40 M12 1.75 63 25.5 6 17 18 10.8 10000 110 CAD 请求报价
FCMS-40-M12-80-G 40 M12 1.75 80 25.5 6 17 18 10.8 10000 122 CAD 请求报价
FCMS-40-M12-100-G 40 M12 1.75 100 25.5 6 17 18 10.8 10000 140 CAD 请求报价
FCMS-50-M8-50-G 50 M8 1.25 50 27.5 7 15 13 6.8 10000 70 CAD 请求报价
FCMS-50-M8-63-G 50 M8 1.25 63 27.5 7 15 13 6.8 10000 75 CAD 请求报价
FCMS-50-M8-80-G 50 M8 1.25 80 27.5 7 15 13 6.8 10000 85 CAD 请求报价
FCMS-50-M10-50-G 50 M10 1.5 50 27.5 7 15 16 8.4 10000 86 CAD 请求报价
FCMS-50-M10-63-G 50 M10 1.5 63 27.5 7 15 16 8.4 10000 90 CAD 请求报价
FCMS-50-M10-80-G 50 M10 1.5 80 27.5 7 15 16 8.4 10000 100 CAD 请求报价
FCMS-50-M12-63-G 50 M12 1.75 63 27.5 7 17 18 10.8 10000 122 CAD 请求报价
FCMS-50-M12-80-G 50 M12 1.75 80 27.5 7 17 18 10.8 10000 132 CAD 请求报价
FCMS-50-M12-100-G 50 M12 1.75 100 27.5 7 17 18 10.8 10000 148 CAD 请求报价
FCMS-50-M16-63-G 50 M16 2 63 27.5 7 17 24 14.8 10000 178 CAD 请求报价
FCMS-50-M16-80-G 50 M16 2 80 27.5 7 17 24 14.8 10000 196 CAD 请求报价
FCMS-50-M16-100-G 50 M16 2 100 27.5 7 17 24 14.8 10000 230 CAD 请求报价
FCMS-60-M10-50-G 60 M10 1.5 50 35.5 8.5 17 16 8.4 14000 98 CAD 请求报价
FCMS-60-M10-63-G 60 M10 1.5 63 35.5 8.5 17 16 8.4 14000 120 CAD 请求报价
FCMS-60-M10-80-G 60 M10 1.5 80 35.5 8.5 17 16 8.4 14000 112 CAD 请求报价
FCMS-60-M12-63-G 60 M12 1.75 63 35.5 8.5 17 18 10.8 14000 137 CAD 请求报价
FCMS-60-M12-80-G 60 M12 1.75 80 35.5 8.5 17 18 10.8 14000 151 CAD 请求报价
FCMS-60-M12-100-G 60 M12 1.75 100 35.5 8.5 17 18 10.8 14000 165 CAD 请求报价
FCMS-60-M16-80-G 60 M16 2 80 35.5 8.5 24 24 14.8 14000 262 CAD 请求报价
FCMS-60-M16-100-G 60 M16 2 100 35.5 8.5 24 24 14.8 14000 287 CAD 请求报价
FCMS-60-M16-125-G 60 M16 2 125 35.5 8.5 24 24 14.8 14000 316 CAD 请求报价
FCMS-60-M20-98-G 60 M20 2.5 98 35.5 8.5 24 30 18 14000 386 CAD 请求报价
FCMS-60-M20-138-G 60 M20 2.5 138 35.5 8.5 24 30 18 14000 463 CAD 请求报价
FCMS-60-M20-158-G 60 M20 2.5 158 35.5 8.5 24 30 18 14000 505 CAD 请求报价
FCMS-60-M24-98-G 60 M24 3 98 35.5 8.5 24 36 21.5 14000 523 CAD 请求报价
FCMS-60-M24-138-G 60 M24 3 138 35.5 8.5 24 36 21.5 14000 628 CAD 请求报价
FCMS-60-M24-158-G 60 M24 3 158 35.5 8.5 24 36 21.5 14000 695 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FCMS-G
螺丝 SUS303
垫 玻璃纤维增强尼龙6
（亚光黑）
锁定螺母 SUS304
橡胶膜片 NBR（亚光黑）
肖氏硬度A70

特点

  • 带塑料垫的调平调节器。
  • 螺纹采用不锈钢制。耐腐蚀性优良。
  • 带橡胶膜片。
  • 垫最大可倾斜15°。适用于倾斜面。
