形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FDF-32-M8-KR | 32 | M8 | 1.25 | 9 | 24.5 | 6.5 | 12 | 60 | CAD | 请求报价 |
材质、表面处理
| FDF-KR | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
| 盖 | TPE（黑） 肖氏硬度A78（参考） |
特点

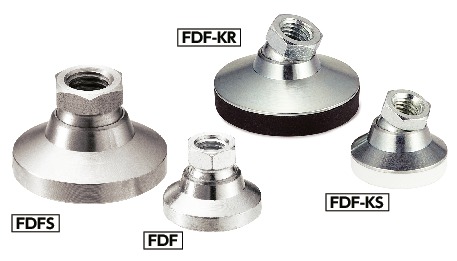

- 耐久性优良的金属制调平调节器。
- 垫最多可倾斜15°。适用于倾斜面。
- 带TPE盖。适用于防滑等用途。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FDF-32-M8-KR | 32 | M8 | 1.25 | 9 | 24.5 | 6.5 | 12 | 60 | CAD | 请求报价 |
| FDF-KR | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
| 盖 | TPE（黑） 肖氏硬度A78（参考） |
