形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FDF-25-M6-KSE | 25 | M6 | 1 | 9 | 20.5 | 5.5 | 12 | 31 | CAD | 请求报价 |
| FDF-25-M8-KSE | 25 | M8 | 1.25 | 9 | 20.5 | 5.5 | 12 | 32 | CAD | 请求报价 |
| FDF-32-M8-KSE | 32 | M8 | 1.25 | 9 | 24.5 | 6.5 | 12 | 60 | CAD | 请求报价 |
| FDF-32-M10-KSE | 32 | M10 | 1.5 | 10.5 | 24.5 | 6.5 | 15 | 66 | CAD | 请求报价 |
| FDF-40-M10-KSE | 40 | M10 | 1.5 | 10.5 | 27.5 | 7.5 | 15 | 100 | CAD | 请求报价 |
| FDF-40-M12-KSE | 40 | M12 | 1.75 | 11.5 | 27.5 | 7.5 | 17 | 110 | CAD | 请求报价 |
| FDF-50-M10-KSE | 50 | M10 | 1.5 | 10.5 | 29.5 | 8.5 | 15 | 166 | CAD | 请求报价 |
| FDF-50-M12-KSE | 50 | M12 | 1.75 | 11.5 | 29.5 | 8.5 | 17 | 175 | CAD | 请求报价 |
| FDF-60-M12-KSE | 60 | M12 | 1.75 | 11.5 | 37.5 | 10 | 17 | 320 | CAD | 请求报价 |
| FDF-60-M16-KSE | 60 | M16 | 2 | 16 | 37.5 | 10 | 24 | 330 | CAD | 请求报价 |
材质、表面处理
| FDF-KSE | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
| 盖 | 聚缩醛（黑） |
特点

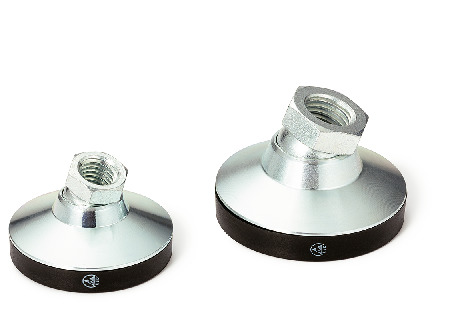

- 耐久性优良的金属制调平调节器。
- 垫最大可倾斜15°。适用于倾斜面。
- 带聚缩醛盖。摩擦系数小，可滑动，因此可作为频繁移动的设备及装置的支脚或简易滑块使用。

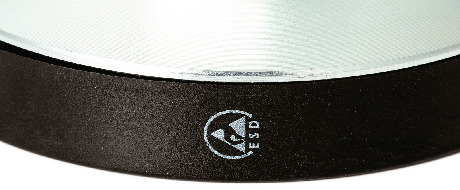

- 盖采用防止静电蓄积的导电性塑料制成，可防止设备、装置的静电放电（ESD）。
使用注意事项
容许载荷因组合的螺丝而异。用于防止静电放电（ESD）时，请安装在ESD保护区（EPA）接地电位的地面上。
如果不安装在EPA接地电位的地面上，将没有ESD对策的效果。
