形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FDFS-60-M16-KR | 60 | M16 | 2 | 16 | 37.5 | 10 | 24 | 330 | CAD | 请求报价 |
材质、表面处理
| FDFS-KR | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS303 |
| 盖 | TPE（黑） 肖氏硬度A78（参考） |
特点

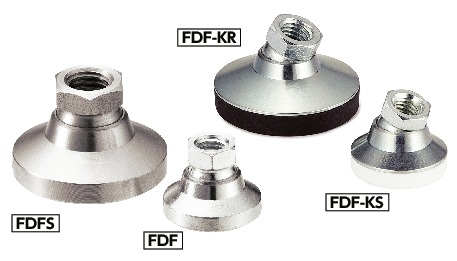

- 备有不锈钢制调平调节器。
- 垫最大可倾斜15°。适用于倾斜面。
- 带TPE盖。适用于防滑等用途。
