形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | h | sw1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FDFS-25-M8-KRE | 25 | M8 | 1.25 | 9 | 20.5 | 5.5 | 12 | 32 | CAD | 请求报价 |
材质、表面处理
| FDFS-KRE | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS303 |
| 盖 | TPE（黑） 肖氏硬度A78（参考） |
特点

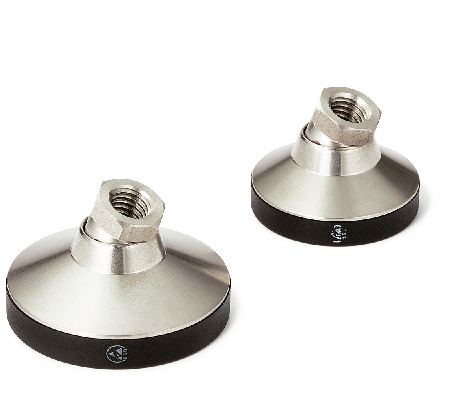

- 备有不锈钢制调平调节器。
- 垫最大可倾斜15°。适用于倾斜面。
- 带TPE盖。适用于防滑等用途。

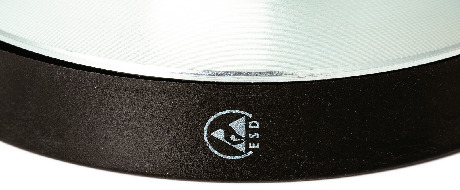

- 盖采用防止静电蓄积的导电性塑料制成，可防止设备、装置的静电放电（ESD）。
使用注意事项
容许载荷因组合的螺丝而异。用于防止静电放电（ESD）时，请安装在ESD保护区（EPA）接地电位的地面上。
如果不安装在EPA接地电位的地面上，将没有ESD对策的效果。
