调平调节器（外螺纹）

Leveling Adjuster

FDM

安全注意事项

符号RoHS指令

FDM调平调节器（外螺纹）

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

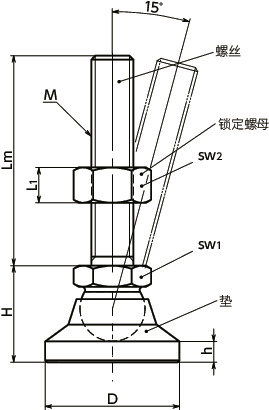

FDM调平调节器（外螺纹）寸法図

尺寸・CAD

选择

D
所有
25
32
40
50
60
M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
M16
M20
M24

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H h sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FDM-25-M6-40 25 M6 1 40 19 4 12 10 5.2 7500 45 CAD 请求报价
FDM-25-M6-50 25 M6 1 50 19 4 12 10 5.2 7500 47 CAD 请求报价
FDM-25-M6-63 25 M6 1 63 19 4 12 10 5.2 7500 50 CAD 请求报价
FDM-25-M8-40 25 M8 1.25 40 19 4 12 13 6.8 14000 56 CAD 请求报价
FDM-25-M8-50 25 M8 1.25 50 19 4 12 13 6.8 14000 60 CAD 请求报价
FDM-25-M8-63 25 M8 1.25 63 19 4 12 13 6.8 14000 62 CAD 请求报价
FDM-25-M10-50 25 M10 1.5 50 19 4 12 16 8.4 23000 70 CAD 请求报价
FDM-25-M10-63 25 M10 1.5 63 19 4 12 16 8.4 23000 74 CAD 请求报价
FDM-25-M10-80 25 M10 1.5 80 19 4 12 16 8.4 23000 82 CAD 请求报价
FDM-32-M8-40 32 M8 1.25 40 23 5 12 13 6.8 14000 78 CAD 请求报价
FDM-32-M8-50 32 M8 1.25 50 23 5 12 13 6.8 14000 81 CAD 请求报价
FDM-32-M8-63 32 M8 1.25 63 23 5 12 13 6.8 14000 90 CAD 请求报价
FDM-32-M10-50 32 M10 1.5 50 23 5 15 16 8.4 23000 105 CAD 请求报价
FDM-32-M10-63 32 M10 1.5 63 23 5 15 16 8.4 23000 110 CAD 请求报价
FDM-32-M10-80 32 M10 1.5 80 23 5 15 16 8.4 23000 120 CAD 请求报价
FDM-32-M12-63 32 M12 1.75 63 23 5 15 18 10.8 33000 128 CAD 请求报价
FDM-32-M12-80 32 M12 1.75 80 23 5 15 18 10.8 33000 141 CAD 请求报价
FDM-32-M12-100 32 M12 1.75 100 23 5 15 18 10.8 33000 156 CAD 请求报价
FDM-40-M8-50 40 M8 1.25 50 26 6 15 13 6.8 14000 130 CAD 请求报价
FDM-40-M8-63 40 M8 1.25 63 26 6 15 13 6.8 14000 133 CAD 请求报价
FDM-40-M8-80 40 M8 1.25 80 26 6 15 13 6.8 14000 138 CAD 请求报价
FDM-40-M10-50 40 M10 1.5 50 26 6 15 16 8.4 23000 150 CAD 请求报价
FDM-40-M10-63 40 M10 1.5 63 26 6 15 16 8.4 23000 157 CAD 请求报价
FDM-40-M10-80 40 M10 1.5 80 26 6 15 16 8.4 23000 160 CAD 请求报价
FDM-40-M12-63 40 M12 1.75 63 26 6 17 18 10.8 33000 180 CAD 请求报价
FDM-40-M12-80 40 M12 1.75 80 26 6 17 18 10.8 33000 183 CAD 请求报价
FDM-40-M12-100 40 M12 1.75 100 26 6 17 18 10.8 33000 200 CAD 请求报价
FDM-50-M8-50 50 M8 1.25 50 28 7 15 13 6.8 14000 206 CAD 请求报价
FDM-50-M8-63 50 M8 1.25 63 28 7 15 13 6.8 14000 210 CAD 请求报价
FDM-50-M8-80 50 M8 1.25 80 28 7 15 13 6.8 14000 212 CAD 请求报价
FDM-50-M10-50 50 M10 1.5 50 28 7 15 16 8.4 23000 206 CAD 请求报价
FDM-50-M10-63 50 M10 1.5 63 28 7 15 16 8.4 23000 228 CAD 请求报价
FDM-50-M10-80 50 M10 1.5 80 28 7 15 16 8.4 23000 240 CAD 请求报价
FDM-50-M12-63 50 M12 1.75 63 28 7 17 18 10.8 33000 244 CAD 请求报价
FDM-50-M12-80 50 M12 1.75 80 28 7 17 18 10.8 33000 255 CAD 请求报价
FDM-50-M12-100 50 M12 1.75 100 28 7 17 18 10.8 33000 270 CAD 请求报价
FDM-50-M16-63 50 M16 2 63 28 7 17 24 14.8 40000 301 CAD 请求报价
FDM-50-M16-80 50 M16 2 80 28 7 17 24 14.8 40000 310 CAD 请求报价
FDM-50-M16-100 50 M16 2 100 28 7 17 24 14.8 40000 335 CAD 请求报价
FDM-60-M10-50 60 M10 1.5 50 36 8.5 17 16 8.4 23000 386 CAD 请求报价
FDM-60-M10-63 60 M10 1.5 63 36 8.5 17 16 8.4 23000 393 CAD 请求报价
FDM-60-M10-80 60 M10 1.5 80 36 8.5 17 16 8.4 23000 401 CAD 请求报价
FDM-60-M12-63 60 M12 1.75 63 36 8.5 17 18 10.8 33000 406 CAD 请求报价
FDM-60-M12-80 60 M12 1.75 80 36 8.5 17 18 10.8 33000 422 CAD 请求报价
FDM-60-M12-100 60 M12 1.75 100 36 8.5 17 18 10.8 33000 440 CAD 请求报价
FDM-60-M16-80 60 M16 2 80 36 8.5 24 24 14.8 62000 490 CAD 请求报价
FDM-60-M16-100 60 M16 2 100 36 8.5 24 24 14.8 62000 500 CAD 请求报价
FDM-60-M16-125 60 M16 2 125 36 8.5 24 24 14.8 62000 540 CAD 请求报价
FDM-60-M20-98 60 M20 2.5 98 36 8.5 24 30 18 95000 620 CAD 请求报价
FDM-60-M20-138 60 M20 2.5 138 36 8.5 24 30 18 95000 700 CAD 请求报价
FDM-60-M20-158 60 M20 2.5 158 36 8.5 24 30 18 95000 740 CAD 请求报价
FDM-60-M24-98 60 M24 3 98 36 8.5 24 36 21.5 95000 743 CAD 请求报价
FDM-60-M24-138 60 M24 3 138 36 8.5 24 36 21.5 95000 860 CAD 请求报价
FDM-60-M24-158 60 M24 3 158 36 8.5 24 36 21.5 95000 918 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FDM
螺丝 钢
三价铬酸盐处理
垫 钢
三价铬酸盐处理
锁定螺母 钢
三价铬酸盐处理

特点

  • 耐久性优良的全金属制调平调节器。
  • 垫最大可倾斜15°。适用于倾斜面。

型号列表
