Nabeya Bi-tech

  • 调平脚・水平仪

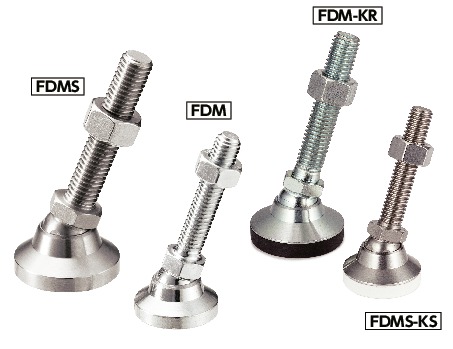

调平调节器（外螺纹） - 带盖

Leveling Adjuster with Cap

FDM-KR

安全注意事项

符号RoHS指令

FDM-KR调平调节器（外螺纹） - 带盖

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

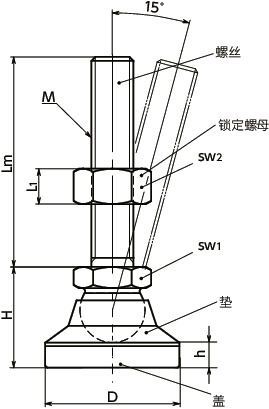

形状図

FDM-KR调平调节器（外螺纹） - 带盖寸法図

尺寸・CAD

选择

D
所有
25
32
40
50
60
M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
M16
M20
M24

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H h sw1 sw2 L1 质量
（g）		 CAD下载 请求报价
FDM-25-M6-40-KR 25 M6 1 40 20.5 5.5 12 10 5.2 45 CAD 请求报价
FDM-25-M6-50-KR 25 M6 1 50 20.5 5.5 12 10 5.2 47 CAD 请求报价
FDM-25-M6-63-KR 25 M6 1 63 20.5 5.5 12 10 5.2 50 CAD 请求报价
FDM-25-M8-40-KR 25 M8 1.25 40 20.5 5.5 12 13 6.8 56 CAD 请求报价
FDM-25-M8-50-KR 25 M8 1.25 50 20.5 5.5 12 13 6.8 60 CAD 请求报价
FDM-25-M8-63-KR 25 M8 1.25 63 20.5 5.5 12 13 6.8 62 CAD 请求报价
FDM-25-M10-50-KR 25 M10 1.5 50 20.5 5.5 12 16 8.4 70 CAD 请求报价
FDM-25-M10-63-KR 25 M10 1.5 63 20.5 5.5 12 16 8.4 74 CAD 请求报价
FDM-25-M10-80-KR 25 M10 1.5 80 20.5 5.5 12 16 8.4 82 CAD 请求报价
FDM-32-M8-40-KR 32 M8 1.25 40 24.5 6.5 12 13 6.8 78 CAD 请求报价
FDM-32-M8-50-KR 32 M8 1.25 50 24.5 6.5 12 13 6.8 81 CAD 请求报价
FDM-32-M8-63-KR 32 M8 1.25 63 24.5 6.5 12 13 6.8 90 CAD 请求报价
FDM-32-M10-50-KR 32 M10 1.5 50 24.5 6.5 15 16 8.4 105 CAD 请求报价
FDM-32-M10-63-KR 32 M10 1.5 63 24.5 6.5 15 16 8.4 110 CAD 请求报价
FDM-32-M10-80-KR 32 M10 1.5 80 24.5 6.5 15 16 8.4 120 CAD 请求报价
FDM-32-M12-63-KR 32 M12 1.75 63 24.5 6.5 15 18 10.8 128 CAD 请求报价
FDM-32-M12-80-KR 32 M12 1.75 80 24.5 6.5 15 18 10.8 141 CAD 请求报价
FDM-32-M12-100-KR 32 M12 1.75 100 24.5 6.5 15 18 10.8 156 CAD 请求报价
FDM-40-M8-50-KR 40 M8 1.25 50 27.5 7.5 15 13 6.8 130 CAD 请求报价
FDM-40-M8-63-KR 40 M8 1.25 63 27.5 7.5 15 13 6.8 133 CAD 请求报价
FDM-40-M8-80-KR 40 M8 1.25 80 27.5 7.5 15 13 6.8 138 CAD 请求报价
FDM-40-M10-50-KR 40 M10 1.5 50 27.5 7.5 15 16 8.4 150 CAD 请求报价
FDM-40-M10-63-KR 40 M10 1.5 63 27.5 7.5 15 16 8.4 157 CAD 请求报价
FDM-40-M10-80-KR 40 M10 1.5 80 27.5 7.5 15 16 8.4 160 CAD 请求报价
FDM-40-M12-63-KR 40 M12 1.75 63 27.5 7.5 17 18 10.8 180 CAD 请求报价
FDM-40-M12-80-KR 40 M12 1.75 80 27.5 7.5 17 18 10.8 183 CAD 请求报价
FDM-40-M12-100-KR 40 M12 1.75 100 27.5 7.5 17 18 10.8 200 CAD 请求报价
FDM-50-M8-50-KR 50 M8 1.25 50 29.5 8.5 15 13 6.8 206 CAD 请求报价
FDM-50-M8-63-KR 50 M8 1.25 63 29.5 8.5 15 13 6.8 210 CAD 请求报价
FDM-50-M8-80-KR 50 M8 1.25 80 29.5 8.5 15 13 6.8 212 CAD 请求报价
FDM-50-M10-50-KR 50 M10 1.5 50 29.5 8.5 15 16 8.4 206 CAD 请求报价
FDM-50-M10-63-KR 50 M10 1.5 63 29.5 8.5 15 16 8.4 228 CAD 请求报价
FDM-50-M10-80-KR 50 M10 1.5 80 29.5 8.5 15 16 8.4 240 CAD 请求报价
FDM-50-M12-63-KR 50 M12 1.75 63 29.5 8.5 17 18 10.8 244 CAD 请求报价
FDM-50-M12-80-KR 50 M12 1.75 80 29.5 8.5 17 18 10.8 255 CAD 请求报价
FDM-50-M12-100-KR 50 M12 1.75 100 29.5 8.5 17 18 10.8 270 CAD 请求报价
FDM-50-M16-63-KR 50 M16 2 63 29.5 8.5 17 24 14.8 301 CAD 请求报价
FDM-50-M16-80-KR 50 M16 2 80 29.5 8.5 17 24 14.8 310 CAD 请求报价
FDM-50-M16-100-KR 50 M16 2 100 29.5 8.5 17 24 14.8 335 CAD 请求报价
FDM-60-M10-50-KR 60 M10 1.5 50 37.5 10 17 16 8.4 386 CAD 请求报价
FDM-60-M10-63-KR 60 M10 1.5 63 37.5 10 17 16 8.4 393 CAD 请求报价
FDM-60-M10-80-KR 60 M10 1.5 80 37.5 10 17 16 8.4 401 CAD 请求报价
FDM-60-M12-63-KR 60 M12 1.75 63 37.5 10 17 18 10.8 406 CAD 请求报价
FDM-60-M12-80-KR 60 M12 1.75 80 37.5 10 17 18 10.8 422 CAD 请求报价
FDM-60-M12-100-KR 60 M12 1.75 100 37.5 10 17 18 10.8 440 CAD 请求报价
FDM-60-M16-80-KR 60 M16 2 80 37.5 10 24 24 14.8 490 CAD 请求报价
FDM-60-M16-100-KR 60 M16 2 100 37.5 10 24 24 14.8 500 CAD 请求报价
FDM-60-M16-125-KR 60 M16 2 125 37.5 10 24 24 14.8 540 CAD 请求报价
FDM-60-M20-98-KR 60 M20 2.5 98 37.5 10 24 30 18 620 CAD 请求报价
FDM-60-M20-138-KR 60 M20 2.5 138 37.5 10 24 30 18 700 CAD 请求报价
FDM-60-M20-158-KR 60 M20 2.5 158 37.5 10 24 30 18 740 CAD 请求报价
FDM-60-M24-98-KR 60 M24 3 98 37.5 10 24 36 21.5 743 CAD 请求报价
FDM-60-M24-138-KR 60 M24 3 138 37.5 10 24 36 21.5 860 CAD 请求报价
FDM-60-M24-158-KR 60 M24 3 158 37.5 10 24 36 21.5 918 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FDM-KR
螺丝 钢
三价铬酸盐处理
垫 钢
三价铬酸盐处理
锁定螺母 钢
三价铬酸盐处理
盖 TPE（黑）
肖氏硬度A78（参考）

特点

  • 耐久性优良的金属制调平调节器。
  • 垫最多可倾斜15°。适用于倾斜面。
  • 带TPE盖。适用于防滑等用途。
