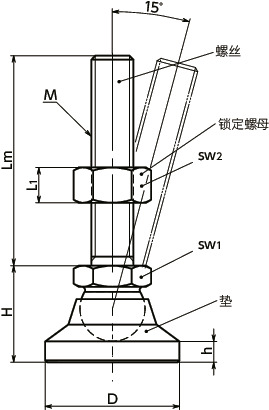

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | h | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FDM-50-M12-63 | 50 | M12 | 1.75 | 63 | 28 | 7 | 17 | 18 | 10.8 | 33000 | 244 | CAD | 请求报价 |
| FDM-50-M12-80 | 50 | M12 | 1.75 | 80 | 28 | 7 | 17 | 18 | 10.8 | 33000 | 255 | CAD | 请求报价 |
| FDM-50-M12-100 | 50 | M12 | 1.75 | 100 | 28 | 7 | 17 | 18 | 10.8 | 33000 | 270 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FDM | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
特点
- 耐久性优良的全金属制调平调节器。
- 垫最大可倾斜15°。适用于倾斜面。
