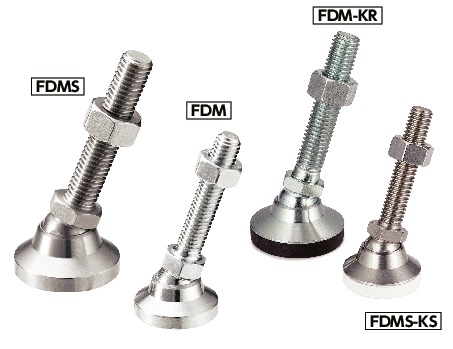

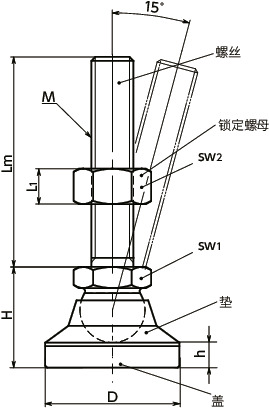

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | h | sw1 | sw2 | L1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FDMS-50-M16-63-KR | 50 | M16 | 2 | 63 | 29.5 | 8.5 | 17 | 24 | 14.8 | 301 | CAD | 请求报价 |
| FDMS-50-M16-80-KR | 50 | M16 | 2 | 80 | 29.5 | 8.5 | 17 | 24 | 14.8 | 310 | CAD | 请求报价 |
| FDMS-50-M16-100-KR | 50 | M16 | 2 | 100 | 29.5 | 8.5 | 17 | 24 | 14.8 | 335 | CAD | 请求报价 |
材质、表面处理
| FDMS-KR | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS303 |
| 锁定螺母 | SUS304 |
| 盖 | TPE（黑） 肖氏硬度A78（参考） |
特点
- 备有不锈钢制调平调节器。
- 垫最大可倾斜15°。适用于倾斜面。
- 带TPE盖。适用于防滑等用途。
