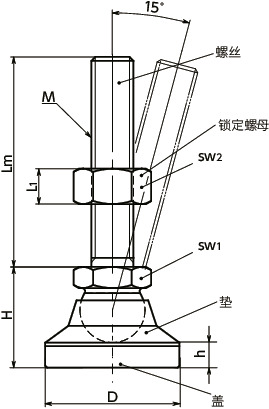

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | h | sw1 | sw2 | L1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FDMS-60-M24-98-KRE | 60 | M24 | 3 | 98 | 37.5 | 10 | 24 | 36 | 21.5 | 743 | CAD | 请求报价 |
| FDMS-60-M24-138-KRE | 60 | M24 | 3 | 138 | 37.5 | 10 | 24 | 36 | 21.5 | 860 | CAD | 请求报价 |
| FDMS-60-M24-158-KRE | 60 | M24 | 3 | 158 | 37.5 | 10 | 24 | 36 | 21.5 | 918 | CAD | 请求报价 |
材质、表面处理
| FDMS-KRE | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS303 |
| 锁定螺母 | SUS304 |
| 盖 | TPE（黑） 肖氏硬度A78（参考） |
特点

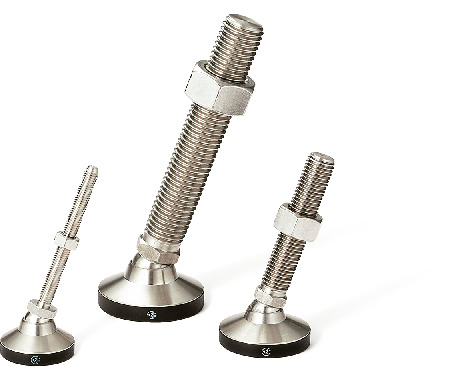

- 备有不锈钢制调平调节器。
- 垫最大可倾斜15°。适用于倾斜面。
- 带TPE盖。适用于防滑等用途。

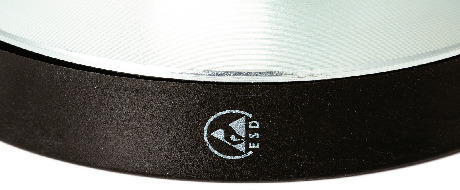

- 盖采用防止静电蓄积的导电性塑料制成，可防止设备、装置的静电放电（ESD）。
使用注意事项
用于防止静电放电（ESD）时，请安装在ESD保护区（EPA）接地电位的地面上。如果不安装在EPA接地电位的地面上，将没有ESD对策的效果。
