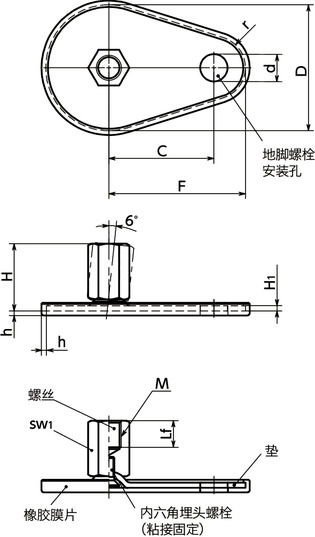

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | H1 | h | d | r | C | F | sw1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEAF-50-M8-25-A1-X | 50 | M8 | 1.25 | 8 | 25 | 2.5 | 2 | 13 | 15 | 45 | 60 | 14 | 8000 | 112 | CAD | 请求报价 |
| FEAF-50-M10-28-A1-X | 50 | M10 | 1.5 | 10 | 28 | 2.5 | 2 | 13 | 15 | 45 | 60 | 14 | 8000 | 110 | CAD | 请求报价 |
| FEAF-50-M12-32-A1-X | 50 | M12 | 1.75 | 12 | 32 | 2.5 | 2 | 13 | 15 | 45 | 60 | 17 | 8000 | 126 | CAD | 请求报价 |
| FEAF-50-M16-37-A1-X | 50 | M16 | 2 | 16 | 37 | 2.5 | 2 | 13 | 15 | 45 | 60 | 22 | 8000 | 143 | CAD | 请求报价 |
| FEAF-60-M8-25-A1-X | 60 | M8 | 1.25 | 8 | 25 | 2.5 | 2 | 13 | 15 | 50 | 65 | 14 | 8000 | 132 | CAD | 请求报价 |
| FEAF-60-M10-28-A1-X | 60 | M10 | 1.5 | 10 | 28 | 2.5 | 2 | 13 | 15 | 50 | 65 | 14 | 10000 | 130 | CAD | 请求报价 |
| FEAF-60-M12-32-A1-X | 60 | M12 | 1.75 | 12 | 32 | 2.5 | 2 | 13 | 15 | 50 | 65 | 17 | 10000 | 146 | CAD | 请求报价 |
| FEAF-60-M16-37-A1-X | 60 | M16 | 2 | 16 | 37 | 2.5 | 2 | 13 | 15 | 50 | 65 | 22 | 10000 | 163 | CAD | 请求报价 |
| FEAF-80-M8-26-A1-X | 80 | M8 | 1.25 | 8 | 26 | 3 | 2 | 13 | 15 | 70 | 85 | 14 | 8000 | 221 | CAD | 请求报价 |
| FEAF-80-M10-29-A1-X | 80 | M10 | 1.5 | 10 | 29 | 3 | 2 | 13 | 15 | 70 | 85 | 14 | 10000 | 219 | CAD | 请求报价 |
| FEAF-80-M12-32-A1-X | 80 | M12 | 1.75 | 12 | 32 | 3 | 2 | 13 | 15 | 70 | 85 | 17 | 12000 | 235 | CAD | 请求报价 |
| FEAF-80-M16-38-A1-X | 80 | M16 | 2 | 16 | 38 | 3 | 2 | 13 | 15 | 70 | 85 | 22 | 12000 | 252 | CAD | 请求报价 |
| FEAF-80-M20-45-A1-X | 80 | M20 | 2.5 | 20 | 45 | 3 | 2 | 13 | 15 | 70 | 85 | 27 | 16000 | 314 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FEAF-A1-X | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
| 内六角埋头螺栓 | 不锈钢 |
| 橡胶膜片 | TPE（黑） 肖氏硬度A80（参考） |
特点

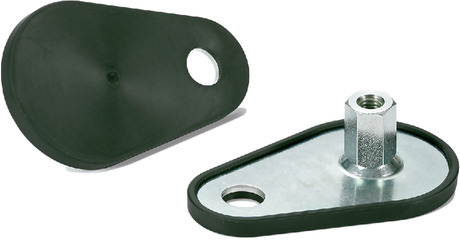

- 耐久性优良的金属制调平调节器。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片，可有效防止设备、装置的滑动。
- 橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
- 橡胶膜片可拆卸。
