调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整

Leveling Adjuster with External Hexagon at the Bottom - for use with Anchor Bolt

FEAM-A0-S

安全注意事项

符号RoHS指令

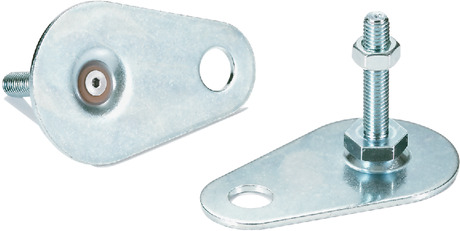

FEAM-A0-S调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

FEAM-A0-S调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
50
60
80
M（粗牙）
螺纹公称直径
所有
M8
M10
M12

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 d r C F sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FEAM-50-M8-40-A0-S 无 50 M8 1.25 40 11 2.5 13 15 45 60 17 - - 8000 80 CAD 请求报价
FEAM-50-M8-50-A0-S 无 50 M8 1.25 50 11 2.5 13 15 45 60 17 - - 8000 83 CAD 请求报价
FEAM-50-M8-63-A0-S 无 50 M8 1.25 63 11 2.5 13 15 45 60 17 - - 8000 87 CAD 请求报价
FEAM-50-M10-50-A0-S 无 50 M10 1.5 50 11 2.5 13 15 45 60 17 - - 8000 101 CAD 请求报价
FEAM-50-M10-60-A0-S 无 50 M10 1.5 60 11 2.5 13 15 45 60 17 - - 8000 118 CAD 请求报价
FEAM-50-M10-80-A0-S 无 50 M10 1.5 80 11 2.5 13 15 45 60 17 - - 8000 127 CAD 请求报价
FEAM-50-M10-100-A0-S 无 50 M10 1.5 100 11 2.5 13 15 45 60 17 - - 8000 137 CAD 请求报价
FEAM-50-M12-60-A0-S 无 50 M12 1.75 60 11 2.5 13 15 45 60 17 - - 8000 130 CAD 请求报价
FEAM-50-M12-80-A0-S 无 50 M12 1.75 80 11 2.5 13 15 45 60 17 - - 8000 145 CAD 请求报价
FEAM-50-M12-100-A0-S 无 50 M12 1.75 100 11 2.5 13 15 45 60 17 - - 8000 159 CAD 请求报价
FEAM-50-M12-125-A0-S 无 50 M12 1.75 125 11 2.5 13 15 45 60 17 - - 8000 181 CAD 请求报价
FEAM-60-M8-40-A0-S 无 60 M8 1.25 40 11 2.5 13 15 50 65 17 - - 8000 98 CAD 请求报价
FEAM-60-M8-50-A0-S 无 60 M8 1.25 50 11 2.5 13 15 50 65 17 - - 8000 101 CAD 请求报价
FEAM-60-M8-63-A0-S 无 60 M8 1.25 63 11 2.5 13 15 50 65 17 - - 8000 115 CAD 请求报价
FEAM-60-M10-50-A0-S 无 60 M10 1.5 50 11 2.5 13 15 50 65 17 - - 10000 119 CAD 请求报价
FEAM-60-M10-60-A0-S 无 60 M10 1.5 60 11 2.5 13 15 50 65 17 - - 10000 136 CAD 请求报价
FEAM-60-M10-80-A0-S 无 60 M10 1.5 80 11 2.5 13 15 50 65 17 - - 10000 145 CAD 请求报价
FEAM-60-M10-100-A0-S 无 60 M10 1.5 100 11 2.5 13 15 50 65 17 - - 10000 150 CAD 请求报价
FEAM-60-M12-60-A0-S 无 60 M12 1.75 60 11 2.5 13 15 50 65 17 - - 10000 148 CAD 请求报价
FEAM-60-M12-80-A0-S 无 60 M12 1.75 80 11 2.5 13 15 50 65 17 - - 10000 150 CAD 请求报价
FEAM-60-M12-100-A0-S 无 60 M12 1.75 100 11 2.5 13 15 50 65 17 - - 10000 177 CAD 请求报价
FEAM-60-M12-125-A0-S 无 60 M12 1.75 125 11 2.5 13 15 50 65 17 - - 10000 199 CAD 请求报价
FEAM-80-M8-40-A0-S 无 80 M8 1.25 40 12 3 13 15 70 85 17 - - 8000 181 CAD 请求报价
FEAM-80-M8-50-A0-S 无 80 M8 1.25 50 12 3 13 15 70 85 17 - - 8000 184 CAD 请求报价
FEAM-80-M8-63-A0-S 无 80 M8 1.25 63 12 3 13 15 70 85 17 - - 8000 188 CAD 请求报价
FEAM-80-M10-50-A0-S 无 80 M10 1.5 50 12 3 13 15 70 85 17 - - 10000 202 CAD 请求报价
FEAM-80-M10-60-A0-S 无 80 M10 1.5 60 12 3 13 15 70 85 17 - - 10000 219 CAD 请求报价
FEAM-80-M10-80-A0-S 无 80 M10 1.5 80 12 3 13 15 70 85 17 - - 10000 228 CAD 请求报价
FEAM-80-M10-100-A0-S 无 80 M10 1.5 100 12 3 13 15 70 85 17 - - 10000 235 CAD 请求报价
FEAM-80-M12-60-A0-S 无 80 M12 1.75 60 12 3 13 15 70 85 17 - - 12000 231 CAD 请求报价
FEAM-80-M12-80-A0-S 无 80 M12 1.75 80 12 3 13 15 70 85 17 - - 12000 246 CAD 请求报价
FEAM-80-M12-100-A0-S 无 80 M12 1.75 100 12 3 13 15 70 85 17 - - 12000 260 CAD 请求报价
FEAM-80-M12-125-A0-S 无 80 M12 1.75 125 12 3 13 15 70 85 17 - - 12000 282 CAD 请求报价
FEAM-50-M8-40-A0-SK 有 50 M8 1.25 40 11 2.5 13 15 45 60 17 13 6.8 8000 90 CAD 请求报价
FEAM-50-M8-50-A0-SK 有 50 M8 1.25 50 11 2.5 13 15 45 60 17 13 6.8 8000 88 CAD 请求报价
FEAM-50-M8-63-A0-SK 有 50 M8 1.25 63 11 2.5 13 15 45 60 17 13 6.8 8000 92 CAD 请求报价
FEAM-50-M10-50-A0-SK 有 50 M10 1.5 50 11 2.5 13 15 45 60 17 16 8.4 8000 105 CAD 请求报价
FEAM-50-M10-60-A0-SK 有 50 M10 1.5 60 11 2.5 13 15 45 60 17 16 8.4 8000 110 CAD 请求报价
FEAM-50-M10-80-A0-SK 有 50 M10 1.5 80 11 2.5 13 15 45 60 17 16 8.4 8000 136 CAD 请求报价
FEAM-50-M10-100-A0-SK 有 50 M10 1.5 100 11 2.5 13 15 45 60 17 16 8.4 8000 146 CAD 请求报价
FEAM-50-M12-60-A0-SK 有 50 M12 1.75 60 11 2.5 13 15 45 60 17 18 10.8 8000 144 CAD 请求报价
FEAM-50-M12-80-A0-SK 有 50 M12 1.75 80 11 2.5 13 15 45 60 17 18 10.8 8000 159 CAD 请求报价
FEAM-50-M12-100-A0-SK 有 50 M12 1.75 100 11 2.5 13 15 45 60 17 18 10.8 8000 173 CAD 请求报价
FEAM-50-M12-125-A0-SK 有 50 M12 1.75 125 11 2.5 13 15 45 60 17 18 10.8 8000 195 CAD 请求报价
FEAM-60-M8-40-A0-SK 有 60 M8 1.25 40 11 2.5 13 15 50 65 17 13 6.8 8000 103 CAD 请求报价
FEAM-60-M8-50-A0-SK 有 60 M8 1.25 50 11 2.5 13 15 50 65 17 13 6.8 8000 106 CAD 请求报价
FEAM-60-M8-63-A0-SK 有 60 M8 1.25 63 11 2.5 13 15 50 65 17 13 6.8 8000 110 CAD 请求报价
FEAM-60-M10-50-A0-SK 有 60 M10 1.5 50 11 2.5 13 15 50 65 17 16 8.4 10000 128 CAD 请求报价
FEAM-60-M10-60-A0-SK 有 60 M10 1.5 60 11 2.5 13 15 50 65 17 16 8.4 10000 145 CAD 请求报价
FEAM-60-M10-80-A0-SK 有 60 M10 1.5 80 11 2.5 13 15 50 65 17 16 8.4 10000 154 CAD 请求报价
FEAM-60-M10-100-A0-SK 有 60 M10 1.5 100 11 2.5 13 15 50 65 17 16 8.4 10000 164 CAD 请求报价
FEAM-60-M12-60-A0-SK 有 60 M12 1.75 60 11 2.5 13 15 50 65 17 18 10.8 10000 162 CAD 请求报价
FEAM-60-M12-80-A0-SK 有 60 M12 1.75 80 11 2.5 13 15 50 65 17 18 10.8 10000 177 CAD 请求报价
FEAM-60-M12-100-A0-SK 有 60 M12 1.75 100 11 2.5 13 15 50 65 17 18 10.8 10000 191 CAD 请求报价
FEAM-60-M12-125-A0-SK 有 60 M12 1.75 125 11 2.5 13 15 50 65 17 18 10.8 10000 194 CAD 请求报价
FEAM-80-M8-40-A0-SK 有 80 M8 1.25 40 12 3 13 15 70 85 17 13 6.8 8000 186 CAD 请求报价
FEAM-80-M8-50-A0-SK 有 80 M8 1.25 50 12 3 13 15 70 85 17 13 6.8 8000 189 CAD 请求报价
FEAM-80-M8-63-A0-SK 有 80 M8 1.25 63 12 3 13 15 70 85 17 13 6.8 8000 193 CAD 请求报价
FEAM-80-M10-50-A0-SK 有 80 M10 1.5 50 12 3 13 15 70 85 17 16 8.4 10000 211 CAD 请求报价
FEAM-80-M10-60-A0-SK 有 80 M10 1.5 60 12 3 13 15 70 85 17 16 8.4 10000 211 CAD 请求报价
FEAM-80-M10-80-A0-SK 有 80 M10 1.5 80 12 3 13 15 70 85 17 16 8.4 10000 237 CAD 请求报价
FEAM-80-M10-100-A0-SK 有 80 M10 1.5 100 12 3 13 15 70 85 17 16 8.4 10000 230 CAD 请求报价
FEAM-80-M12-60-A0-SK 有 80 M12 1.75 60 12 3 13 15 70 85 17 18 10.8 12000 245 CAD 请求报价
FEAM-80-M12-80-A0-SK 有 80 M12 1.75 80 12 3 13 15 70 85 17 18 10.8 12000 260 CAD 请求报价
FEAM-80-M12-100-A0-SK 有 80 M12 1.75 100 12 3 13 15 70 85 17 18 10.8 12000 274 CAD 请求报价
FEAM-80-M12-125-A0-SK 有 80 M12 1.75 125 12 3 13 15 70 85 17 18 10.8 12000 276 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FEAM-A0-S FEAM-A0-SK
螺丝 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
垫 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 钢
三价铬酸盐处理

特点

  • 耐久性优良的金属制调平调节器。
  • 请利用螺丝的六角部分来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FEAM-A0-S 无
FEAM-A0-SK 有

型号列表

FEAM-50-M10-A0-S

FEAM-50-M10-A0-SK

FEAM-50-M12-A0-S

FEAM-50-M12-A0-SK

FEAM-50-M8-A0-S

FEAM-50-M8-A0-SK

FEAM-60-M10-A0-S

FEAM-60-M10-A0-SK

FEAM-60-M12-A0-S

FEAM-60-M12-A0-SK

FEAM-60-M8-A0-S

FEAM-60-M8-A0-SK

FEAM-80-M10-A0-S

FEAM-80-M10-A0-SK

FEAM-80-M12-A0-S

FEAM-80-M12-A0-SK

FEAM-80-M8-A0-S

FEAM-80-M8-A0-SK
