形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | d | r | C | F | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEAML-50-M16-75-D0-TK | 有 | 50 | M16 | 2 | 75 | 17 | 2.5 | 13 | 15 | 45 | 60 | 12 | 24 | 14.8 | 14000 | 198 | CAD | 请求报价 |
| FEAML-50-M16-100-D0-TK | 有 | 50 | M16 | 2 | 100 | 17 | 2.5 | 13 | 15 | 45 | 60 | 12 | 24 | 14.8 | 14000 | 231 | CAD | 请求报价 |
| FEAML-50-M16-125-D0-TK | 有 | 50 | M16 | 2 | 125 | 17 | 2.5 | 13 | 15 | 45 | 60 | 12 | 24 | 14.8 | 14000 | 264 | CAD | 请求报价 |
| FEAML-50-M16-150-D0-TK | 有 | 50 | M16 | 2 | 150 | 17 | 2.5 | 13 | 15 | 45 | 60 | 12 | 24 | 14.8 | 14000 | 300 | CAD | 请求报价 |
| FEAML-50-M16-200-D0-TK | 有 | 50 | M16 | 2 | 200 | 17 | 2.5 | 13 | 15 | 45 | 60 | 12 | 24 | 14.8 | 14000 | 363 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FEAML-D0-T | FEAML-D0-TK | |
|---|---|---|
| 螺丝 | SUS316L | SUS316L |
| 垫 | SUS316L | SUS316L |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS316L |
特点

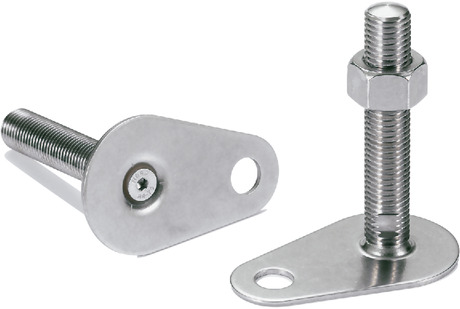

- 耐久性优良的金属制调平调节器。
- 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FEAML-D0-T | 无 |
| FEAML-D0-TK | 有 |
