调平调节器（外螺纹） - SUS316L - 地脚螺栓固定型 - 六角调整 - 带橡胶膜片

Leveling Adjuster with External Hexagon at the Bottom - for use with Anchor Bolt

FEAML-D1-S

安全注意事项

符号RoHS指令

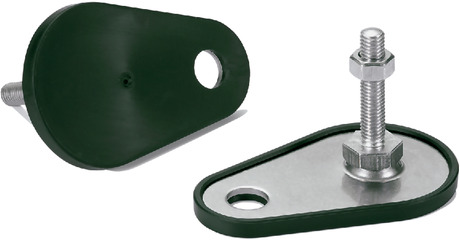

FEAML-D1-S调平调节器（外螺纹） - SUS316L - 地脚螺栓固定型 - 六角调整 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

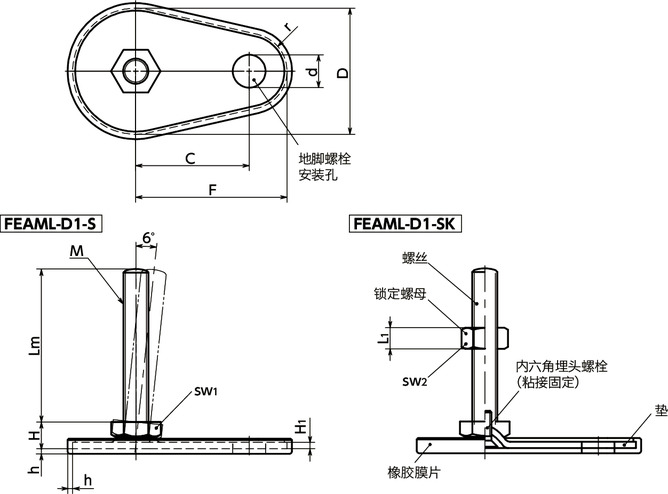

FEAML-D1-S调平调节器（外螺纹） - SUS316L - 地脚螺栓固定型 - 六角调整 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
50
60
80
M（粗牙）
螺纹公称直径
所有
M8
M10
M12

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h d r C F sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FEAML-50-M8-40-D1-S 无 50 M8 1.25 40 11 2.5 2 13 15 45 60 17 - - 8000 111 CAD 请求报价
FEAML-50-M8-50-D1-S 无 50 M8 1.25 50 11 2.5 2 13 15 45 60 17 - - 8000 115 CAD 请求报价
FEAML-50-M8-63-D1-S 无 50 M8 1.25 63 11 2.5 2 13 15 45 60 17 - - 8000 118 CAD 请求报价
FEAML-50-M10-50-D1-S 无 50 M10 1.5 50 11 2.5 2 13 15 45 60 17 - - 14000 123 CAD 请求报价
FEAML-50-M10-60-D1-S 无 50 M10 1.5 60 11 2.5 2 13 15 45 60 17 - - 14000 128 CAD 请求报价
FEAML-50-M10-80-D1-S 无 50 M10 1.5 80 11 2.5 2 13 15 45 60 17 - - 14000 138 CAD 请求报价
FEAML-50-M10-100-D1-S 无 50 M10 1.5 100 11 2.5 2 13 15 45 60 17 - - 14000 156 CAD 请求报价
FEAML-50-M12-60-D1-S 无 50 M12 1.75 60 11 2.5 2 13 15 45 60 17 - - 14000 141 CAD 请求报价
FEAML-50-M12-80-D1-S 无 50 M12 1.75 80 11 2.5 2 13 15 45 60 17 - - 14000 155 CAD 请求报价
FEAML-50-M12-100-D1-S 无 50 M12 1.75 100 11 2.5 2 13 15 45 60 17 - - 14000 169 CAD 请求报价
FEAML-50-M12-125-D1-S 无 50 M12 1.75 125 11 2.5 2 13 15 45 60 17 - - 14000 183 CAD 请求报价
FEAML-60-M8-40-D1-S 无 60 M8 1.25 40 11 2.5 2 13 15 50 65 17 - - 8000 131 CAD 请求报价
FEAML-60-M8-50-D1-S 无 60 M8 1.25 50 11 2.5 2 13 15 50 65 17 - - 8000 134 CAD 请求报价
FEAML-60-M8-63-D1-S 无 60 M8 1.25 63 11 2.5 2 13 15 50 65 17 - - 8000 138 CAD 请求报价
FEAML-60-M10-50-D1-S 无 60 M10 1.5 50 11 2.5 2 13 15 50 65 17 - - 14000 143 CAD 请求报价
FEAML-60-M10-60-D1-S 无 60 M10 1.5 60 11 2.5 2 13 15 50 65 17 - - 14000 148 CAD 请求报价
FEAML-60-M10-80-D1-S 无 60 M10 1.5 80 11 2.5 2 13 15 50 65 17 - - 14000 158 CAD 请求报价
FEAML-60-M10-100-D1-S 无 60 M10 1.5 100 11 2.5 2 13 15 50 65 17 - - 14000 168 CAD 请求报价
FEAML-60-M12-60-D1-S 无 60 M12 1.75 60 11 2.5 2 13 15 50 65 17 - - 16000 161 CAD 请求报价
FEAML-60-M12-80-D1-S 无 60 M12 1.75 80 11 2.5 2 13 15 50 65 17 - - 16000 175 CAD 请求报价
FEAML-60-M12-100-D1-S 无 60 M12 1.75 100 11 2.5 2 13 15 50 65 17 - - 16000 189 CAD 请求报价
FEAML-60-M12-125-D1-S 无 60 M12 1.75 125 11 2.5 2 13 15 50 65 17 - - 16000 207 CAD 请求报价
FEAML-80-M8-40-D1-S 无 80 M8 1.25 40 12 3 2 13 15 70 85 17 - - 8000 220 CAD 请求报价
FEAML-80-M8-50-D1-S 无 80 M8 1.25 50 12 3 2 13 15 70 85 17 - - 8000 223 CAD 请求报价
FEAML-80-M8-63-D1-S 无 80 M8 1.25 63 12 3 2 13 15 70 85 17 - - 8000 227 CAD 请求报价
FEAML-80-M10-50-D1-S 无 80 M10 1.5 50 12 3 2 13 15 70 85 17 - - 14000 232 CAD 请求报价
FEAML-80-M10-60-D1-S 无 80 M10 1.5 60 12 3 2 13 15 70 85 17 - - 14000 236 CAD 请求报价
FEAML-80-M10-80-D1-S 无 80 M10 1.5 80 12 3 2 13 15 70 85 17 - - 14000 246 CAD 请求报价
FEAML-80-M10-100-D1-S 无 80 M10 1.5 100 12 3 2 13 15 70 85 17 - - 14000 256 CAD 请求报价
FEAML-80-M12-60-D1-S 无 80 M12 1.75 60 12 3 2 13 15 70 85 17 - - 20000 249 CAD 请求报价
FEAML-80-M12-80-D1-S 无 80 M12 1.75 80 12 3 2 13 15 70 85 17 - - 20000 264 CAD 请求报价
FEAML-80-M12-100-D1-S 无 80 M12 1.75 100 12 3 2 13 15 70 85 17 - - 20000 278 CAD 请求报价
FEAML-80-M12-125-D1-S 无 80 M12 1.75 125 12 3 2 13 15 70 85 17 - - 20000 296 CAD 请求报价
FEAML-50-M8-40-D1-SK 有 50 M8 1.25 40 11 2.5 2 13 15 45 60 17 13 6.8 8000 120 CAD 请求报价
FEAML-50-M8-50-D1-SK 有 50 M8 1.25 50 11 2.5 2 13 15 45 60 17 13 6.8 8000 124 CAD 请求报价
FEAML-50-M8-63-D1-SK 有 50 M8 1.25 63 11 2.5 2 13 15 45 60 17 13 6.8 8000 127 CAD 请求报价
FEAML-50-M10-50-D1-SK 有 50 M10 1.5 50 11 2.5 2 13 15 45 60 17 16 8.4 14000 132 CAD 请求报价
FEAML-50-M10-60-D1-SK 有 50 M10 1.5 60 11 2.5 2 13 15 45 60 17 16 8.4 14000 137 CAD 请求报价
FEAML-50-M10-80-D1-SK 有 50 M10 1.5 80 11 2.5 2 13 15 45 60 17 16 8.4 14000 147 CAD 请求报价
FEAML-50-M10-100-D1-SK 有 50 M10 1.5 100 11 2.5 2 13 15 45 60 17 16 8.4 14000 157 CAD 请求报价
FEAML-50-M12-60-D1-SK 有 50 M12 1.75 60 11 2.5 2 13 15 45 60 17 18 10.8 14000 150 CAD 请求报价
FEAML-50-M12-80-D1-SK 有 50 M12 1.75 80 11 2.5 2 13 15 45 60 17 18 10.8 14000 164 CAD 请求报价
FEAML-50-M12-100-D1-SK 有 50 M12 1.75 100 11 2.5 2 13 15 45 60 17 18 10.8 14000 178 CAD 请求报价
FEAML-50-M12-125-D1-SK 有 50 M12 1.75 125 11 2.5 2 13 15 45 60 17 18 10.8 14000 197 CAD 请求报价
FEAML-60-M8-40-D1-SK 有 60 M8 1.25 40 11 2.5 2 13 15 50 65 17 13 6.8 8000 140 CAD 请求报价
FEAML-60-M8-50-D1-SK 有 60 M8 1.25 50 11 2.5 2 13 15 50 65 17 13 6.8 8000 143 CAD 请求报价
FEAML-60-M8-63-D1-SK 有 60 M8 1.25 63 11 2.5 2 13 15 50 65 17 13 6.8 8000 147 CAD 请求报价
FEAML-60-M10-50-D1-SK 有 60 M10 1.5 50 11 2.5 2 13 15 50 65 17 16 8.4 14000 152 CAD 请求报价
FEAML-60-M10-60-D1-SK 有 60 M10 1.5 60 11 2.5 2 13 15 50 65 17 16 8.4 14000 157 CAD 请求报价
FEAML-60-M10-80-D1-SK 有 60 M10 1.5 80 11 2.5 2 13 15 50 65 17 16 8.4 14000 167 CAD 请求报价
FEAML-60-M10-100-D1-SK 有 60 M10 1.5 100 11 2.5 2 13 15 50 65 17 16 8.4 14000 177 CAD 请求报价
FEAML-60-M12-60-D1-SK 有 60 M12 1.75 60 11 2.5 2 13 15 50 65 17 18 10.8 16000 170 CAD 请求报价
FEAML-60-M12-80-D1-SK 有 60 M12 1.75 80 11 2.5 2 13 15 50 65 17 18 10.8 16000 184 CAD 请求报价
FEAML-60-M12-100-D1-SK 有 60 M12 1.75 100 11 2.5 2 13 15 50 65 17 18 10.8 16000 198 CAD 请求报价
FEAML-60-M12-125-D1-SK 有 60 M12 1.75 125 11 2.5 2 13 15 50 65 17 18 10.8 16000 216 CAD 请求报价
FEAML-80-M8-40-D1-SK 有 80 M8 1.25 40 12 3 2 13 15 70 85 17 13 6.8 8000 229 CAD 请求报价
FEAML-80-M8-50-D1-SK 有 80 M8 1.25 50 12 3 2 13 15 70 85 17 13 6.8 8000 232 CAD 请求报价
FEAML-80-M8-63-D1-SK 有 80 M8 1.25 63 12 3 2 13 15 70 85 17 13 6.8 8000 236 CAD 请求报价
FEAML-80-M10-50-D1-SK 有 80 M10 1.5 50 12 3 2 13 15 70 85 17 16 8.4 14000 241 CAD 请求报价
FEAML-80-M10-60-D1-SK 有 80 M10 1.5 60 12 3 2 13 15 70 85 17 16 8.4 14000 245 CAD 请求报价
FEAML-80-M10-80-D1-SK 有 80 M10 1.5 80 12 3 2 13 15 70 85 17 16 8.4 14000 255 CAD 请求报价
FEAML-80-M10-100-D1-SK 有 80 M10 1.5 100 12 3 2 13 15 70 85 17 16 8.4 14000 265 CAD 请求报价
FEAML-80-M12-60-D1-SK 有 80 M12 1.75 60 12 3 2 13 15 70 85 17 18 10.8 20000 258 CAD 请求报价
FEAML-80-M12-80-D1-SK 有 80 M12 1.75 80 12 3 2 13 15 70 85 17 18 10.8 20000 273 CAD 请求报价
FEAML-80-M12-100-D1-SK 有 80 M12 1.75 100 12 3 2 13 15 70 85 17 18 10.8 20000 287 CAD 请求报价
FEAML-80-M12-125-D1-SK 有 80 M12 1.75 125 12 3 2 13 15 70 85 17 18 10.8 20000 305 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FEAML-D1-S FEAML-D1-SK
螺丝 SUS316L SUS316L
垫 SUS316L SUS316L
内六角埋头螺栓 不锈钢 不锈钢
橡胶膜片 TPE（黑）
肖氏硬度A80（参考）		 TPE（黑）
肖氏硬度A80（参考）
锁定螺母 SUS316L

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
  • 请利用螺丝的六角部分来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带橡胶膜片，可有效防止设备、装置的滑动。
  • 橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
  • 橡胶膜片可拆卸。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FEAML-D1-S 无
FEAML-D1-SK 有

型号列表

FEAML-50-M10-D1-S

FEAML-50-M10-D1-SK

FEAML-50-M12-D1-S

FEAML-50-M12-D1-SK

FEAML-50-M8-D1-S

FEAML-50-M8-D1-SK

FEAML-60-M10-D1-S

FEAML-60-M10-D1-SK

FEAML-60-M12-D1-S

FEAML-60-M12-D1-SK

FEAML-60-M8-D1-S

FEAML-60-M8-D1-SK

FEAML-80-M10-D1-S

FEAML-80-M10-D1-SK

FEAML-80-M12-D1-S

FEAML-80-M12-D1-SK

FEAML-80-M8-D1-S

FEAML-80-M8-D1-SK
