调平调节器（外螺纹） - SUS316L - 地脚螺栓固定型 - 对边宽度调整 - 带橡胶膜片

Leveling Adjuster with Wrench Flat at the Bottom - for use with Anchor Bolt

FEAML-D1-T

安全注意事项

符号RoHS指令

FEAML-D1-T调平调节器（外螺纹） - SUS316L - 地脚螺栓固定型 - 对边宽度调整 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

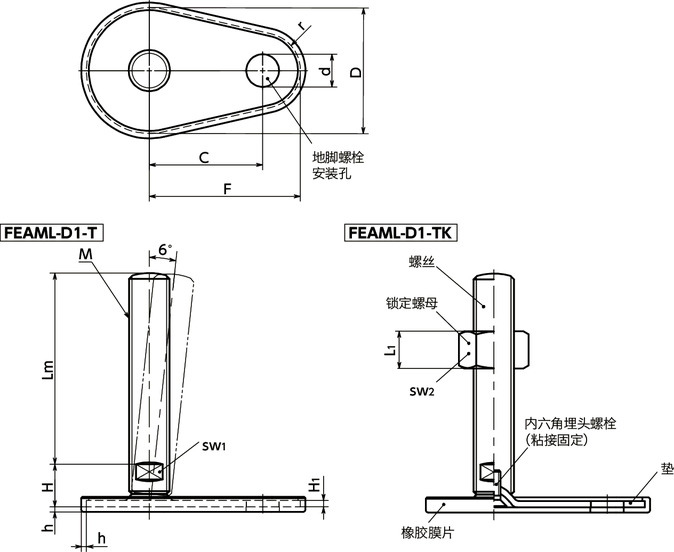

FEAML-D1-T调平调节器（外螺纹） - SUS316L - 地脚螺栓固定型 - 对边宽度调整 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
50
60
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h d r C F sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FEAML-50-M16-75-D1-T 无 50 M16 2 75 17 2.5 2 13 15 45 60 12 - - 14000 198 CAD 请求报价
FEAML-50-M16-100-D1-T 无 50 M16 2 100 17 2.5 2 13 15 45 60 12 - - 14000 231 CAD 请求报价
FEAML-50-M16-125-D1-T 无 50 M16 2 125 17 2.5 2 13 15 45 60 12 - - 14000 264 CAD 请求报价
FEAML-50-M16-150-D1-T 无 50 M16 2 150 17 2.5 2 13 15 45 60 12 - - 14000 300 CAD 请求报价
FEAML-50-M16-200-D1-T 无 50 M16 2 200 17 2.5 2 13 15 45 60 12 - - 14000 363 CAD 请求报价
FEAML-60-M16-75-D1-T 无 60 M16 2 75 17 2.5 2 13 15 50 65 12 - - 16000 218 CAD 请求报价
FEAML-60-M16-100-D1-T 无 60 M16 2 100 17 2.5 2 13 15 50 65 12 - - 16000 251 CAD 请求报价
FEAML-60-M16-125-D1-T 无 60 M16 2 125 17 2.5 2 13 15 50 65 12 - - 16000 285 CAD 请求报价
FEAML-60-M16-150-D1-T 无 60 M16 2 150 17 2.5 2 13 15 50 65 12 - - 16000 320 CAD 请求报价
FEAML-60-M16-200-D1-T 无 60 M16 2 200 17 2.5 2 13 15 50 65 12 - - 16000 384 CAD 请求报价
FEAML-80-M16-75-D1-T 无 80 M16 2 75 18 3 2 13 15 70 85 12 - - 20000 305 CAD 请求报价
FEAML-80-M16-100-D1-T 无 80 M16 2 100 18 3 2 13 15 70 85 12 - - 20000 338 CAD 请求报价
FEAML-80-M16-125-D1-T 无 80 M16 2 125 18 3 2 13 15 70 85 12 - - 20000 371 CAD 请求报价
FEAML-80-M16-150-D1-T 无 80 M16 2 150 18 3 2 13 15 70 85 12 - - 20000 407 CAD 请求报价
FEAML-80-M16-200-D1-T 无 80 M16 2 200 18 3 2 13 15 70 85 12 - - 20000 470 CAD 请求报价
FEAML-80-M20-75-D1-T 无 80 M20 2.5 75 19 3 2 13 15 70 85 15 - - 20000 371 CAD 请求报价
FEAML-80-M20-100-D1-T 无 80 M20 2.5 100 19 3 2 13 15 70 85 15 - - 20000 423 CAD 请求报价
FEAML-80-M20-125-D1-T 无 80 M20 2.5 125 19 3 2 13 15 70 85 15 - - 20000 474 CAD 请求报价
FEAML-80-M20-150-D1-T 无 80 M20 2.5 150 19 3 2 13 15 70 85 15 - - 20000 529 CAD 请求报价
FEAML-80-M20-200-D1-T 无 80 M20 2.5 200 19 3 2 13 15 70 85 15 - - 20000 629 CAD 请求报价
FEAML-80-M24-100-D1-T 无 80 M24 3 100 22 3 2 13 15 70 85 19 - - 22000 533 CAD 请求报价
FEAML-80-M24-125-D1-T 无 80 M24 3 125 22 3 2 13 15 70 85 19 - - 22000 608 CAD 请求报价
FEAML-80-M24-150-D1-T 无 80 M24 3 150 22 3 2 13 15 70 85 19 - - 22000 683 CAD 请求报价
FEAML-80-M24-200-D1-T 无 80 M24 3 200 22 3 2 13 15 70 85 19 - - 22000 833 CAD 请求报价
FEAML-50-M16-75-D1-TK 有 50 M16 2 75 17 2.5 2 13 15 45 60 12 24 14.8 14000 207 CAD 请求报价
FEAML-50-M16-100-D1-TK 有 50 M16 2 100 17 2.5 2 13 15 45 60 12 24 14.8 14000 240 CAD 请求报价
FEAML-50-M16-125-D1-TK 有 50 M16 2 125 17 2.5 2 13 15 45 60 12 24 14.8 14000 273 CAD 请求报价
FEAML-50-M16-150-D1-TK 有 50 M16 2 150 17 2.5 2 13 15 45 60 12 24 14.8 14000 309 CAD 请求报价
FEAML-50-M16-200-D1-TK 有 50 M16 2 200 17 2.5 2 13 15 45 60 12 24 14.8 14000 374 CAD 请求报价
FEAML-60-M16-75-D1-TK 有 60 M16 2 75 17 2.5 2 13 15 50 65 12 24 14.8 16000 227 CAD 请求报价
FEAML-60-M16-100-D1-TK 有 60 M16 2 100 17 2.5 2 13 15 50 65 12 24 14.8 16000 260 CAD 请求报价
FEAML-60-M16-125-D1-TK 有 60 M16 2 125 17 2.5 2 13 15 50 65 12 24 14.8 16000 294 CAD 请求报价
FEAML-60-M16-150-D1-TK 有 60 M16 2 150 17 2.5 2 13 15 50 65 12 24 14.8 16000 329 CAD 请求报价
FEAML-60-M16-200-D1-TK 有 60 M16 2 200 17 2.5 2 13 15 50 65 12 24 14.8 16000 393 CAD 请求报价
FEAML-80-M16-75-D1-TK 有 80 M16 2 75 18 3 2 13 15 70 85 12 24 14.8 20000 314 CAD 请求报价
FEAML-80-M16-100-D1-TK 有 80 M16 2 100 18 3 2 13 15 70 85 12 24 14.8 20000 347 CAD 请求报价
FEAML-80-M16-125-D1-TK 有 80 M16 2 125 18 3 2 13 15 70 85 12 24 14.8 20000 372 CAD 请求报价
FEAML-80-M16-150-D1-TK 有 80 M16 2 150 18 3 2 13 15 70 85 12 24 14.8 20000 416 CAD 请求报价
FEAML-80-M16-200-D1-TK 有 80 M16 2 200 18 3 2 13 15 70 85 12 24 14.8 20000 479 CAD 请求报价
FEAML-80-M20-75-D1-TK 有 80 M20 2.5 75 19 3 2 13 15 70 85 15 30 18 20000 380 CAD 请求报价
FEAML-80-M20-100-D1-TK 有 80 M20 2.5 100 19 3 2 13 15 70 85 15 30 18 20000 432 CAD 请求报价
FEAML-80-M20-125-D1-TK 有 80 M20 2.5 125 19 3 2 13 15 70 85 15 30 18 20000 483 CAD 请求报价
FEAML-80-M20-150-D1-TK 有 80 M20 2.5 150 19 3 2 13 15 70 85 15 30 18 20000 538 CAD 请求报价
FEAML-80-M20-200-D1-TK 有 80 M20 2.5 200 19 3 2 13 15 70 85 15 30 18 20000 638 CAD 请求报价
FEAML-80-M24-100-D1-TK 有 80 M24 3 100 22 3 2 13 15 70 85 19 36 21.5 22000 542 CAD 请求报价
FEAML-80-M24-125-D1-TK 有 80 M24 3 125 22 3 2 13 15 70 85 19 36 21.5 22000 617 CAD 请求报价
FEAML-80-M24-150-D1-TK 有 80 M24 3 150 22 3 2 13 15 70 85 19 36 21.5 22000 692 CAD 请求报价
FEAML-80-M24-200-D1-TK 有 80 M24 3 200 22 3 2 13 15 70 85 19 36 21.5 22000 842 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FEAML-D1-T FEAML-D1-TK
螺丝 SUS316L SUS316L
垫 SUS316L SUS316L
内六角埋头螺栓 不锈钢 不锈钢
橡胶膜片 TPE（黑）
肖氏硬度A80（参考）		 TPE（黑）
肖氏硬度A80（参考）
锁定螺母 SUS316L

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
  • 请利用螺丝的对边宽度来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带橡胶膜片，可有效防止设备、装置的滑动。
  • 橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
  • 橡胶膜片可拆卸。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FEAML-D1-T 无
FEAML-D1-TK 有
