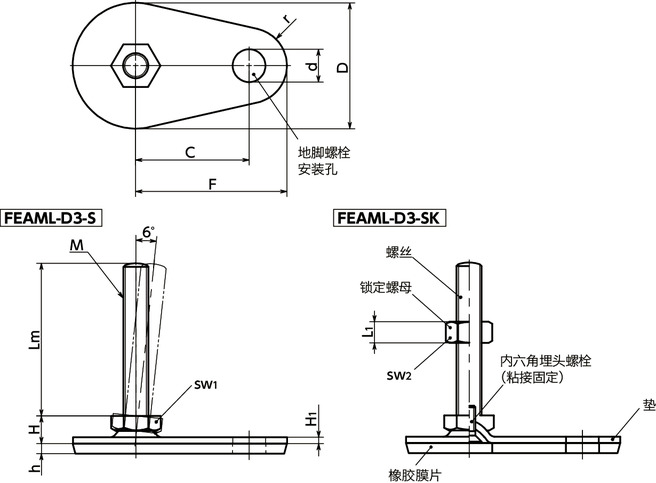

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | h | d | r | C | F | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEAML-60-M10-50-D3-SK | 有 | 60 | M10 | 1.5 | 50 | 11 | 2.5 | 4.5 | 13 | 15 | 50 | 65 | 17 | 16 | 8.4 | 14000 | 161 | CAD | 请求报价 |
| FEAML-60-M10-60-D3-SK | 有 | 60 | M10 | 1.5 | 60 | 11 | 2.5 | 4.5 | 13 | 15 | 50 | 65 | 17 | 16 | 8.4 | 14000 | 166 | CAD | 请求报价 |
| FEAML-60-M10-80-D3-SK | 有 | 60 | M10 | 1.5 | 80 | 11 | 2.5 | 4.5 | 13 | 15 | 50 | 65 | 17 | 16 | 8.4 | 14000 | 176 | CAD | 请求报价 |
| FEAML-60-M10-100-D3-SK | 有 | 60 | M10 | 1.5 | 100 | 11 | 2.5 | 4.5 | 13 | 15 | 50 | 65 | 17 | 16 | 8.4 | 14000 | 186 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FEAML-D3-S | FEAML-D3-SK | |
|---|---|---|
| 螺丝 | SUS316L | SUS316L |
| 垫 | SUS316L | SUS316L |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70±5 |
NBR（黑） 肖氏硬度A70±5 |
| 锁定螺母 | SUS316L |

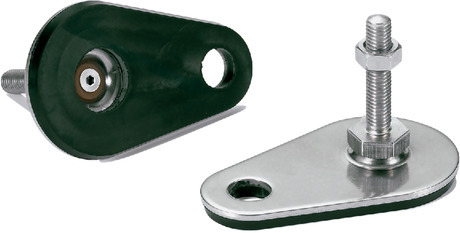

特点
- 耐久性优良的金属制调平调节器。
- 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
- 请利用螺丝的六角部分来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片，可有效防止设备、装置的滑动。
- 橡胶膜片粘接于垫上。在设备、装置上安装、拆卸、移动时，可防止橡胶膜片的脱落。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FEAML-D3-S | 无 |
| FEAML-D3-SK | 有 |
