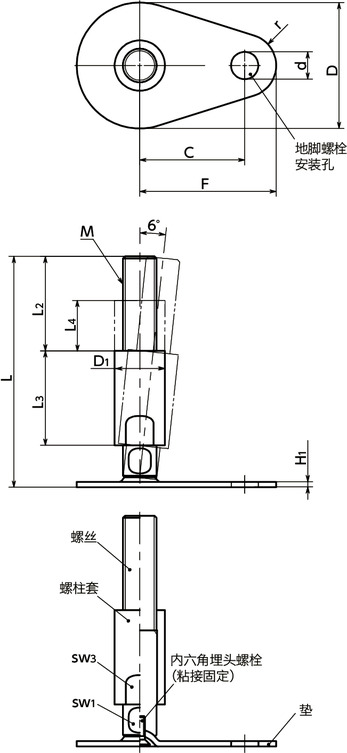

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | H1 | d | r | C | F | sw1 | sw3 | L2 | L3 | L4 | D1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEAMS-80-M24-159-D0-W | 80 | M24 | 3 | 159 | 3 | 13 | 15 | 70 | 85 | 20 | 30 | 67 | 67 | 42 | 35 | 20000 | 905 | CAD | 请求报价 |
| FEAMS-80-M24-209-D0-W | 80 | M24 | 3 | 209 | 3 | 13 | 15 | 70 | 85 | 20 | 30 | 67 | 67 | 42 | 35 | 20000 | 1083 | CAD | 请求报价 |
| FEAMS-80-M24-259-D0-W | 80 | M24 | 3 | 259 | 3 | 13 | 15 | 70 | 85 | 20 | 30 | 67 | 67 | 42 | 35 | 20000 | 1262 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FEAMS-D0-W | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 |
| 螺柱套 | SUS303 |
特点

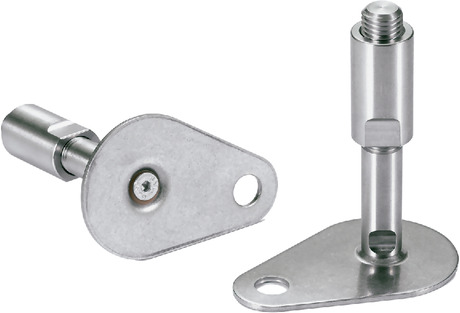

- 耐久性优良的金属制调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
