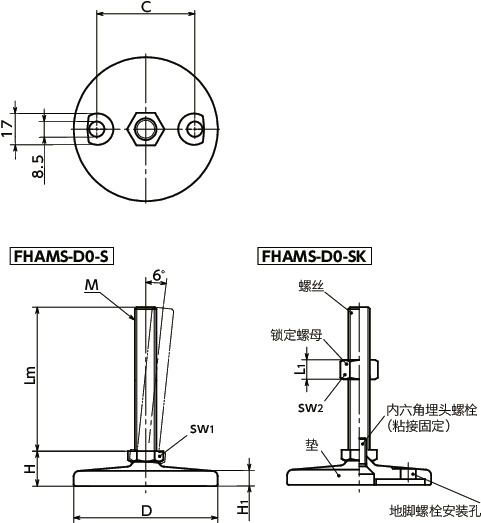

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | C | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHAMS-100-M12-100-D0-S | 无 | 100 | M12 | 1.75 | 100 | 20.5 | 9 | 70.5 | 17 | - | - | 16000 | 478 | CAD | 请求报价 |
| FHAMS-100-M12-125-D0-S | 无 | 100 | M12 | 1.75 | 125 | 20.5 | 9 | 70.5 | 17 | - | - | 16000 | 501 | CAD | 请求报价 |
| FHAMS-100-M12-60-D0-S | 无 | 100 | M12 | 1.75 | 60 | 20.5 | 9 | 70.5 | 17 | - | - | 16000 | 443 | CAD | 请求报价 |
| FHAMS-100-M12-80-D0-S | 无 | 100 | M12 | 1.75 | 80 | 20.5 | 9 | 70.5 | 17 | - | - | 16000 | 460 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHAMS-D0-S | FHAMS-D0-SK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS304 |

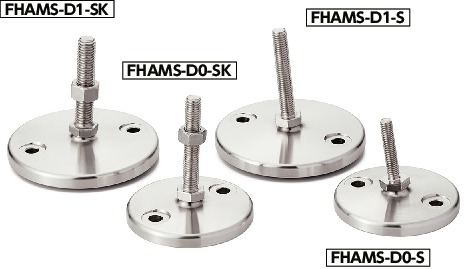

特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝的六角部分来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FHAMS-D0-S | 无 |
| FHAMS-D0-SK | 有 |
