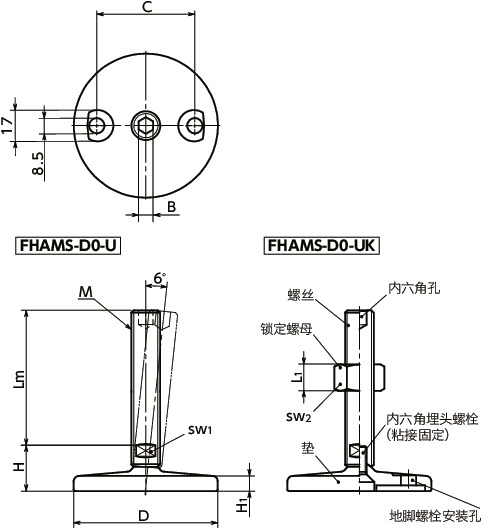

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | C | sw1 | sw2 | B | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHAMS-80-M16-75-D0-U | 无 | 80 | M16 | 2 | 75 | 25.5 | 8.5 | 54.5 | 12 | - | 8 | 17000 | 327 | CAD | 请求报价 |
| FHAMS-80-M16-100-D0-U | 无 | 80 | M16 | 2 | 100 | 25.5 | 8.5 | 54.5 | 12 | - | 8 | 17000 | 366 | CAD | 请求报价 |
| FHAMS-80-M16-125-D0-U | 无 | 80 | M16 | 2 | 125 | 25.5 | 8.5 | 54.5 | 12 | - | 8 | 17000 | 406 | CAD | 请求报价 |
| FHAMS-80-M16-150-D0-U | 无 | 80 | M16 | 2 | 150 | 25.5 | 8.5 | 54.5 | 12 | - | 8 | 17000 | 446 | CAD | 请求报价 |
| FHAMS-80-M16-200-D0-U | 无 | 80 | M16 | 2 | 200 | 25.5 | 8.5 | 54.5 | 12 | - | 8 | 17000 | 526 | CAD | 请求报价 |
| FHAMS-80-M20-75-D0-U | 无 | 80 | M20 | 2.5 | 75 | 27 | 8.5 | 54.5 | 15 | - | 10 | 28000 | 402 | CAD | 请求报价 |
| FHAMS-80-M20-100-D0-U | 无 | 80 | M20 | 2.5 | 100 | 27 | 8.5 | 54.5 | 15 | - | 10 | 28000 | 464 | CAD | 请求报价 |
| FHAMS-80-M20-125-D0-U | 无 | 80 | M20 | 2.5 | 125 | 27 | 8.5 | 54.5 | 15 | - | 10 | 28000 | 526 | CAD | 请求报价 |
| FHAMS-80-M20-150-D0-U | 无 | 80 | M20 | 2.5 | 150 | 27 | 8.5 | 54.5 | 15 | - | 10 | 28000 | 588 | CAD | 请求报价 |
| FHAMS-80-M20-200-D0-U | 无 | 80 | M20 | 2.5 | 200 | 27 | 8.5 | 54.5 | 15 | - | 10 | 28000 | 713 | CAD | 请求报价 |
| FHAMS-80-M24-100-D0-U | 无 | 80 | M24 | 3 | 100 | 30.5 | 8.5 | 54.5 | 19 | - | 12 | 46000 | 569 | CAD | 请求报价 |
| FHAMS-80-M24-125-D0-U | 无 | 80 | M24 | 3 | 125 | 30.5 | 8.5 | 54.5 | 19 | - | 12 | 46000 | 658 | CAD | 请求报价 |
| FHAMS-80-M24-150-D0-U | 无 | 80 | M24 | 3 | 150 | 30.5 | 8.5 | 54.5 | 19 | - | 12 | 46000 | 748 | CAD | 请求报价 |
| FHAMS-80-M24-200-D0-U | 无 | 80 | M24 | 3 | 200 | 30.5 | 8.5 | 54.5 | 19 | - | 12 | 46000 | 927 | CAD | 请求报价 |
| FHAMS-100-M16-75-D0-U | 无 | 100 | M16 | 2 | 75 | 26.5 | 9 | 70.5 | 12 | - | 8 | 17000 | 482 | CAD | 请求报价 |
| FHAMS-100-M16-100-D0-U | 无 | 100 | M16 | 2 | 100 | 26.5 | 9 | 70.5 | 12 | - | 8 | 17000 | 521 | CAD | 请求报价 |
| FHAMS-100-M16-125-D0-U | 无 | 100 | M16 | 2 | 125 | 26.5 | 9 | 70.5 | 12 | - | 8 | 17000 | 561 | CAD | 请求报价 |
| FHAMS-100-M16-150-D0-U | 无 | 100 | M16 | 2 | 150 | 26.5 | 9 | 70.5 | 12 | - | 8 | 17000 | 601 | CAD | 请求报价 |
| FHAMS-100-M16-200-D0-U | 无 | 100 | M16 | 2 | 200 | 26.5 | 9 | 70.5 | 12 | - | 8 | 17000 | 681 | CAD | 请求报价 |
| FHAMS-100-M20-75-D0-U | 无 | 100 | M20 | 2.5 | 75 | 28 | 9 | 70.5 | 15 | - | 10 | 28000 | 557 | CAD | 请求报价 |
| FHAMS-100-M20-100-D0-U | 无 | 100 | M20 | 2.5 | 100 | 28 | 9 | 70.5 | 15 | - | 10 | 28000 | 619 | CAD | 请求报价 |
| FHAMS-100-M20-125-D0-U | 无 | 100 | M20 | 2.5 | 125 | 28 | 9 | 70.5 | 15 | - | 10 | 28000 | 681 | CAD | 请求报价 |
| FHAMS-100-M20-150-D0-U | 无 | 100 | M20 | 2.5 | 150 | 28 | 9 | 70.5 | 15 | - | 10 | 28000 | 743 | CAD | 请求报价 |
| FHAMS-100-M20-200-D0-U | 无 | 100 | M20 | 2.5 | 200 | 28 | 9 | 70.5 | 15 | - | 10 | 28000 | 868 | CAD | 请求报价 |
| FHAMS-100-M24-100-D0-U | 无 | 100 | M24 | 3 | 100 | 31.5 | 9 | 70.5 | 19 | - | 12 | 46000 | 724 | CAD | 请求报价 |
| FHAMS-100-M24-125-D0-U | 无 | 100 | M24 | 3 | 125 | 31.5 | 9 | 70.5 | 19 | - | 12 | 46000 | 813 | CAD | 请求报价 |
| FHAMS-100-M24-150-D0-U | 无 | 100 | M24 | 3 | 150 | 31.5 | 9 | 70.5 | 19 | - | 12 | 46000 | 903 | CAD | 请求报价 |
| FHAMS-100-M24-200-D0-U | 无 | 100 | M24 | 3 | 200 | 31.5 | 9 | 70.5 | 19 | - | 12 | 46000 | 1082 | CAD | 请求报价 |
| FHAMS-120-M20-75-D0-U | 无 | 120 | M20 | 2.5 | 75 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 925 | CAD | 请求报价 |
| FHAMS-120-M20-100-D0-U | 无 | 120 | M20 | 2.5 | 100 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 987 | CAD | 请求报价 |
| FHAMS-120-M20-125-D0-U | 无 | 120 | M20 | 2.5 | 125 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 1049 | CAD | 请求报价 |
| FHAMS-120-M20-150-D0-U | 无 | 120 | M20 | 2.5 | 150 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 1111 | CAD | 请求报价 |
| FHAMS-120-M20-200-D0-U | 无 | 120 | M20 | 2.5 | 200 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 1236 | CAD | 请求报价 |
| FHAMS-120-M24-100-D0-U | 无 | 120 | M24 | 3 | 100 | 35.5 | 12 | 95.5 | 19 | - | 12 | 46000 | 1092 | CAD | 请求报价 |
| FHAMS-120-M24-125-D0-U | 无 | 120 | M24 | 3 | 125 | 35.5 | 12 | 95.5 | 19 | - | 12 | 46000 | 1181 | CAD | 请求报价 |
| FHAMS-120-M24-150-D0-U | 无 | 120 | M24 | 3 | 150 | 35.5 | 12 | 95.5 | 19 | - | 12 | 46000 | 1271 | CAD | 请求报价 |
| FHAMS-120-M24-200-D0-U | 无 | 120 | M24 | 3 | 200 | 35.5 | 12 | 95.5 | 19 | - | 12 | 46000 | 1450 | CAD | 请求报价 |
| FHAMS-120-M30-100-D0-U | 无 | 120 | M30 | 3.5 | 100 | 39.5 | 12 | 95.5 | 24 | - | 12 | 43000 | 1302 | CAD | 请求报价 |
| FHAMS-120-M30-125-D0-U | 无 | 120 | M30 | 3.5 | 125 | 39.5 | 12 | 95.5 | 24 | - | 12 | 43000 | 1442 | CAD | 请求报价 |
| FHAMS-120-M30-150-D0-U | 无 | 120 | M30 | 3.5 | 150 | 39.5 | 12 | 95.5 | 24 | - | 12 | 43000 | 1582 | CAD | 请求报价 |
| FHAMS-120-M30-200-D0-U | 无 | 120 | M30 | 3.5 | 200 | 39.5 | 12 | 95.5 | 24 | - | 12 | 43000 | 1862 | CAD | 请求报价 |
| FHAMS-80-M16-75-D0-UK | 有 | 80 | M16 | 2 | 75 | 25.5 | 8.5 | 54.5 | 12 | 24 | 8 | 17000 | 356 | CAD | 请求报价 |
| FHAMS-80-M16-100-D0-UK | 有 | 80 | M16 | 2 | 100 | 25.5 | 8.5 | 54.5 | 12 | 24 | 8 | 17000 | 395 | CAD | 请求报价 |
| FHAMS-80-M16-125-D0-UK | 有 | 80 | M16 | 2 | 125 | 25.5 | 8.5 | 54.5 | 12 | 24 | 8 | 17000 | 435 | CAD | 请求报价 |
| FHAMS-80-M16-150-D0-UK | 有 | 80 | M16 | 2 | 150 | 25.5 | 8.5 | 54.5 | 12 | 24 | 8 | 17000 | 475 | CAD | 请求报价 |
| FHAMS-80-M16-200-D0-UK | 有 | 80 | M16 | 2 | 200 | 25.5 | 8.5 | 54.5 | 12 | 24 | 8 | 17000 | 555 | CAD | 请求报价 |
| FHAMS-80-M20-75-D0-UK | 有 | 80 | M20 | 2.5 | 75 | 27 | 8.5 | 54.5 | 15 | 30 | 10 | 28000 | 454 | CAD | 请求报价 |
| FHAMS-80-M20-100-D0-UK | 有 | 80 | M20 | 2.5 | 100 | 27 | 8.5 | 54.5 | 15 | 30 | 10 | 28000 | 516 | CAD | 请求报价 |
| FHAMS-80-M20-125-D0-UK | 有 | 80 | M20 | 2.5 | 125 | 27 | 8.5 | 54.5 | 15 | 30 | 10 | 28000 | 578 | CAD | 请求报价 |
| FHAMS-80-M20-150-D0-UK | 有 | 80 | M20 | 2.5 | 150 | 27 | 8.5 | 54.5 | 15 | 30 | 10 | 28000 | 640 | CAD | 请求报价 |
| FHAMS-80-M20-200-D0-UK | 有 | 80 | M20 | 2.5 | 200 | 27 | 8.5 | 54.5 | 15 | 30 | 10 | 28000 | 765 | CAD | 请求报价 |
| FHAMS-80-M24-100-D0-UK | 有 | 80 | M24 | 3 | 100 | 30.5 | 8.5 | 54.5 | 19 | 36 | 12 | 46000 | 661 | CAD | 请求报价 |
| FHAMS-80-M24-125-D0-UK | 有 | 80 | M24 | 3 | 125 | 30.5 | 8.5 | 54.5 | 19 | 36 | 12 | 46000 | 750 | CAD | 请求报价 |
| FHAMS-80-M24-150-D0-UK | 有 | 80 | M24 | 3 | 150 | 30.5 | 8.5 | 54.5 | 19 | 36 | 12 | 46000 | 840 | CAD | 请求报价 |
| FHAMS-80-M24-200-D0-UK | 有 | 80 | M24 | 3 | 200 | 30.5 | 8.5 | 54.5 | 19 | 36 | 12 | 46000 | 1019 | CAD | 请求报价 |
| FHAMS-100-M16-75-D0-UK | 有 | 100 | M16 | 2 | 75 | 26.5 | 9 | 70.5 | 12 | 24 | 8 | 17000 | 511 | CAD | 请求报价 |
| FHAMS-100-M16-100-D0-UK | 有 | 100 | M16 | 2 | 100 | 26.5 | 9 | 70.5 | 12 | 24 | 8 | 17000 | 550 | CAD | 请求报价 |
| FHAMS-100-M16-125-D0-UK | 有 | 100 | M16 | 2 | 125 | 26.5 | 9 | 70.5 | 12 | 24 | 8 | 17000 | 590 | CAD | 请求报价 |
| FHAMS-100-M16-150-D0-UK | 有 | 100 | M16 | 2 | 150 | 26.5 | 9 | 70.5 | 12 | 24 | 8 | 17000 | 630 | CAD | 请求报价 |
| FHAMS-100-M16-200-D0-UK | 有 | 100 | M16 | 2 | 200 | 26.5 | 9 | 70.5 | 12 | 24 | 8 | 17000 | 710 | CAD | 请求报价 |
| FHAMS-100-M20-75-D0-UK | 有 | 100 | M20 | 2.5 | 75 | 28 | 9 | 70.5 | 15 | 30 | 10 | 28000 | 609 | CAD | 请求报价 |
| FHAMS-100-M20-100-D0-UK | 有 | 100 | M20 | 2.5 | 100 | 28 | 9 | 70.5 | 15 | 30 | 10 | 28000 | 671 | CAD | 请求报价 |
| FHAMS-100-M20-125-D0-UK | 有 | 100 | M20 | 2.5 | 125 | 28 | 9 | 70.5 | 15 | 30 | 10 | 28000 | 733 | CAD | 请求报价 |
| FHAMS-100-M20-150-D0-UK | 有 | 100 | M20 | 2.5 | 150 | 28 | 9 | 70.5 | 15 | 30 | 10 | 28000 | 795 | CAD | 请求报价 |
| FHAMS-100-M20-200-D0-UK | 有 | 100 | M20 | 2.5 | 200 | 28 | 9 | 70.5 | 15 | 30 | 10 | 28000 | 920 | CAD | 请求报价 |
| FHAMS-100-M24-100-D0-UK | 有 | 100 | M24 | 3 | 100 | 31.5 | 9 | 70.5 | 19 | 36 | 12 | 46000 | 816 | CAD | 请求报价 |
| FHAMS-100-M24-125-D0-UK | 有 | 100 | M24 | 3 | 125 | 31.5 | 9 | 70.5 | 19 | 36 | 12 | 46000 | 905 | CAD | 请求报价 |
| FHAMS-100-M24-150-D0-UK | 有 | 100 | M24 | 3 | 150 | 31.5 | 9 | 70.5 | 19 | 36 | 12 | 46000 | 995 | CAD | 请求报价 |
| FHAMS-100-M24-200-D0-UK | 有 | 100 | M24 | 3 | 200 | 31.5 | 9 | 70.5 | 19 | 36 | 12 | 46000 | 1174 | CAD | 请求报价 |
| FHAMS-120-M20-75-D0-UK | 有 | 120 | M20 | 2.5 | 75 | 32 | 12 | 95.5 | 15 | 30 | 10 | 28000 | 977 | CAD | 请求报价 |
| FHAMS-120-M20-100-D0-UK | 有 | 120 | M20 | 2.5 | 100 | 32 | 12 | 95.5 | 15 | 30 | 10 | 28000 | 1039 | CAD | 请求报价 |
| FHAMS-120-M20-125-D0-UK | 有 | 120 | M20 | 2.5 | 125 | 32 | 12 | 95.5 | 15 | 30 | 10 | 28000 | 1101 | CAD | 请求报价 |
| FHAMS-120-M20-150-D0-UK | 有 | 120 | M20 | 2.5 | 150 | 32 | 12 | 95.5 | 15 | 30 | 10 | 28000 | 1163 | CAD | 请求报价 |
| FHAMS-120-M20-200-D0-UK | 有 | 120 | M20 | 2.5 | 200 | 32 | 12 | 95.5 | 15 | 30 | 10 | 28000 | 1288 | CAD | 请求报价 |
| FHAMS-120-M24-100-D0-UK | 有 | 120 | M24 | 3 | 100 | 35.5 | 12 | 95.5 | 19 | 36 | 12 | 46000 | 1184 | CAD | 请求报价 |
| FHAMS-120-M24-125-D0-UK | 有 | 120 | M24 | 3 | 125 | 35.5 | 12 | 95.5 | 19 | 36 | 12 | 46000 | 1273 | CAD | 请求报价 |
| FHAMS-120-M24-150-D0-UK | 有 | 120 | M24 | 3 | 150 | 35.5 | 12 | 95.5 | 19 | 36 | 12 | 46000 | 1363 | CAD | 请求报价 |
| FHAMS-120-M24-200-D0-UK | 有 | 120 | M24 | 3 | 200 | 35.5 | 12 | 95.5 | 19 | 36 | 12 | 46000 | 1542 | CAD | 请求报价 |
| FHAMS-120-M30-100-D0-UK | 有 | 120 | M30 | 3.5 | 100 | 39.5 | 12 | 95.5 | 24 | 46 | 12 | 43000 | 1501 | CAD | 请求报价 |
| FHAMS-120-M30-125-D0-UK | 有 | 120 | M30 | 3.5 | 125 | 39.5 | 12 | 95.5 | 24 | 46 | 12 | 43000 | 1641 | CAD | 请求报价 |
| FHAMS-120-M30-150-D0-UK | 有 | 120 | M30 | 3.5 | 150 | 39.5 | 12 | 95.5 | 24 | 46 | 12 | 43000 | 1781 | CAD | 请求报价 |
| FHAMS-120-M30-200-D0-UK | 有 | 120 | M30 | 3.5 | 200 | 39.5 | 12 | 95.5 | 24 | 46 | 12 | 43000 | 2061 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHAMS-D0-U | FHAMS-D0-UK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS304 |

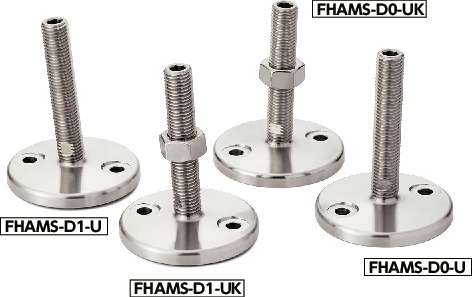

特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FHAMS-D0-U | 无 |
| FHAMS-D0-UK | 有 |
