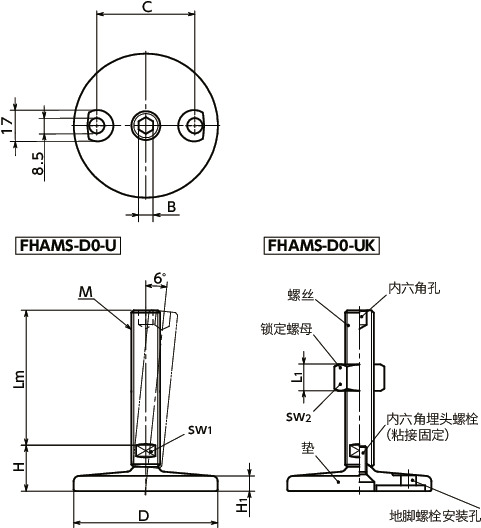

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | C | sw1 | sw2 | B | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHAMS-120-M20-75-D0-U | 无 | 120 | M20 | 2.5 | 75 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 925 | CAD | 请求报价 |
| FHAMS-120-M20-100-D0-U | 无 | 120 | M20 | 2.5 | 100 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 987 | CAD | 请求报价 |
| FHAMS-120-M20-125-D0-U | 无 | 120 | M20 | 2.5 | 125 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 1049 | CAD | 请求报价 |
| FHAMS-120-M20-150-D0-U | 无 | 120 | M20 | 2.5 | 150 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 1111 | CAD | 请求报价 |
| FHAMS-120-M20-200-D0-U | 无 | 120 | M20 | 2.5 | 200 | 32 | 12 | 95.5 | 15 | - | 10 | 28000 | 1236 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHAMS-D0-U | FHAMS-D0-UK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS304 |
特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FHAMS-D0-U | 无 |
| FHAMS-D0-UK | 有 |
