调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整 - 带橡胶膜片

Leveling Adjuster with Wrench Flat at the Bottom - for use with Anchor Bolt

FHAMS-D1-T

安全注意事项

符号RoHS指令

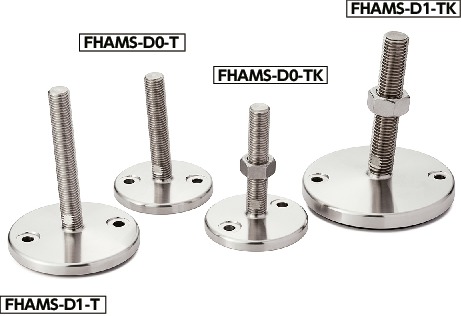

FHAMS-D1-T调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

FHAMS-D1-T调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
80
100
120
M（粗牙）
螺纹公称直径
所有
M16
M20
M24
M30

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h C sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FHAMS-80-M16-75-D1-T 无 80 M16 2 75 25.5 8.5 2 54.5 12 - - 17000 355 CAD 请求报价
FHAMS-80-M16-100-D1-T 无 80 M16 2 100 25.5 8.5 2 54.5 12 - - 17000 394 CAD 请求报价
FHAMS-80-M16-125-D1-T 无 80 M16 2 125 25.5 8.5 2 54.5 12 - - 17000 434 CAD 请求报价
FHAMS-80-M16-150-D1-T 无 80 M16 2 150 25.5 8.5 2 54.5 12 - - 17000 474 CAD 请求报价
FHAMS-80-M16-200-D1-T 无 80 M16 2 200 25.5 8.5 2 54.5 12 - - 17000 554 CAD 请求报价
FHAMS-80-M20-75-D1-T 无 80 M20 2.5 75 27 8.5 2 54.5 15 - - 28000 431 CAD 请求报价
FHAMS-80-M20-100-D1-T 无 80 M20 2.5 100 27 8.5 2 54.5 15 - - 28000 493 CAD 请求报价
FHAMS-80-M20-125-D1-T 无 80 M20 2.5 125 27 8.5 2 54.5 15 - - 28000 555 CAD 请求报价
FHAMS-80-M20-150-D1-T 无 80 M20 2.5 150 27 8.5 2 54.5 15 - - 28000 617 CAD 请求报价
FHAMS-80-M20-200-D1-T 无 80 M20 2.5 200 27 8.5 2 54.5 15 - - 28000 742 CAD 请求报价
FHAMS-80-M24-100-D1-T 无 80 M24 3 100 30.5 8.5 2 54.5 19 - - 46000 604 CAD 请求报价
FHAMS-80-M24-125-D1-T 无 80 M24 3 125 30.5 8.5 2 54.5 19 - - 46000 693 CAD 请求报价
FHAMS-80-M24-150-D1-T 无 80 M24 3 150 30.5 8.5 2 54.5 19 - - 46000 783 CAD 请求报价
FHAMS-80-M24-200-D1-T 无 80 M24 3 200 30.5 8.5 2 54.5 19 - - 46000 962 CAD 请求报价
FHAMS-100-M16-75-D1-T 无 100 M16 2 75 26.5 9 3 70.5 12 - - 17000 532 CAD 请求报价
FHAMS-100-M16-100-D1-T 无 100 M16 2 100 26.5 9 3 70.5 12 - - 17000 571 CAD 请求报价
FHAMS-100-M16-125-D1-T 无 100 M16 2 125 26.5 9 3 70.5 12 - - 17000 611 CAD 请求报价
FHAMS-100-M16-150-D1-T 无 100 M16 2 150 26.5 9 3 70.5 12 - - 17000 651 CAD 请求报价
FHAMS-100-M16-200-D1-T 无 100 M16 2 200 26.5 9 3 70.5 12 - - 17000 731 CAD 请求报价
FHAMS-100-M20-75-D1-T 无 100 M20 2.5 75 28 9 3 70.5 15 - - 28000 608 CAD 请求报价
FHAMS-100-M20-100-D1-T 无 100 M20 2.5 100 28 9 3 70.5 15 - - 28000 670 CAD 请求报价
FHAMS-100-M20-125-D1-T 无 100 M20 2.5 125 28 9 3 70.5 15 - - 28000 732 CAD 请求报价
FHAMS-100-M20-150-D1-T 无 100 M20 2.5 150 28 9 3 70.5 15 - - 28000 794 CAD 请求报价
FHAMS-100-M20-200-D1-T 无 100 M20 2.5 200 28 9 3 70.5 15 - - 28000 919 CAD 请求报价
FHAMS-100-M24-100-D1-T 无 100 M24 3 100 31.5 9 3 70.5 19 - - 46000 781 CAD 请求报价
FHAMS-100-M24-125-D1-T 无 100 M24 3 125 31.5 9 3 70.5 19 - - 46000 870 CAD 请求报价
FHAMS-100-M24-150-D1-T 无 100 M24 3 150 31.5 9 3 70.5 19 - - 46000 960 CAD 请求报价
FHAMS-100-M24-200-D1-T 无 100 M24 3 200 31.5 9 3 70.5 19 - - 46000 1139 CAD 请求报价
FHAMS-120-M20-75-D1-T 无 120 M20 2.5 75 32 12 3.5 95.5 15 - - 28000 1014 CAD 请求报价
FHAMS-120-M20-100-D1-T 无 120 M20 2.5 100 32 12 3.5 95.5 15 - - 28000 1076 CAD 请求报价
FHAMS-120-M20-125-D1-T 无 120 M20 2.5 125 32 12 3.5 95.5 15 - - 28000 1138 CAD 请求报价
FHAMS-120-M20-150-D1-T 无 120 M20 2.5 150 32 12 3.5 95.5 15 - - 28000 1200 CAD 请求报价
FHAMS-120-M20-200-D1-T 无 120 M20 2.5 200 32 12 3.5 95.5 15 - - 28000 1325 CAD 请求报价
FHAMS-120-M24-100-D1-T 无 120 M24 3 100 35.5 12 3.5 95.5 19 - - 46000 1187 CAD 请求报价
FHAMS-120-M24-125-D1-T 无 120 M24 3 125 35.5 12 3.5 95.5 19 - - 46000 1276 CAD 请求报价
FHAMS-120-M24-150-D1-T 无 120 M24 3 150 35.5 12 3.5 95.5 19 - - 46000 1366 CAD 请求报价
FHAMS-120-M24-200-D1-T 无 120 M24 3 200 35.5 12 3.5 95.5 19 - - 46000 1545 CAD 请求报价
FHAMS-120-M30-100-D1-T 无 120 M30 3.5 100 39.5 12 3.5 95.5 24 - - 43000 1397 CAD 请求报价
FHAMS-120-M30-125-D1-T 无 120 M30 3.5 125 39.5 12 3.5 95.5 24 - - 43000 1537 CAD 请求报价
FHAMS-120-M30-150-D1-T 无 120 M30 3.5 150 39.5 12 3.5 95.5 24 - - 43000 1677 CAD 请求报价
FHAMS-120-M30-200-D1-T 无 120 M30 3.5 200 39.5 12 3.5 95.5 24 - - 43000 1957 CAD 请求报价
FHAMS-80-M16-75-D1-TK 有 80 M16 2 75 25.5 8.5 2 54.5 12 24 14.8 17000 384 CAD 请求报价
FHAMS-80-M16-100-D1-TK 有 80 M16 2 100 25.5 8.5 2 54.5 12 24 14.8 17000 423 CAD 请求报价
FHAMS-80-M16-125-D1-TK 有 80 M16 2 125 25.5 8.5 2 54.5 12 24 14.8 17000 463 CAD 请求报价
FHAMS-80-M16-150-D1-TK 有 80 M16 2 150 25.5 8.5 2 54.5 12 24 14.8 17000 503 CAD 请求报价
FHAMS-80-M16-200-D1-TK 有 80 M16 2 200 25.5 8.5 2 54.5 12 24 14.8 17000 583 CAD 请求报价
FHAMS-80-M20-75-D1-TK 有 80 M20 2.5 75 27 8.5 2 54.5 15 30 18 28000 483 CAD 请求报价
FHAMS-80-M20-100-D1-TK 有 80 M20 2.5 100 27 8.5 2 54.5 15 30 18 28000 545 CAD 请求报价
FHAMS-80-M20-125-D1-TK 有 80 M20 2.5 125 27 8.5 2 54.5 15 30 18 28000 607 CAD 请求报价
FHAMS-80-M20-150-D1-TK 有 80 M20 2.5 150 27 8.5 2 54.5 15 30 18 28000 669 CAD 请求报价
FHAMS-80-M20-200-D1-TK 有 80 M20 2.5 200 27 8.5 2 54.5 15 30 18 28000 794 CAD 请求报价
FHAMS-80-M24-100-D1-TK 有 80 M24 3 100 30.5 8.5 2 54.5 19 36 21.5 46000 696 CAD 请求报价
FHAMS-80-M24-125-D1-TK 有 80 M24 3 125 30.5 8.5 2 54.5 19 36 21.5 46000 785 CAD 请求报价
FHAMS-80-M24-150-D1-TK 有 80 M24 3 150 30.5 8.5 2 54.5 19 36 21.5 46000 875 CAD 请求报价
FHAMS-80-M24-200-D1-TK 有 80 M24 3 200 30.5 8.5 2 54.5 19 36 21.5 46000 1054 CAD 请求报价
FHAMS-100-M16-75-D1-TK 有 100 M16 2 75 26.5 9 3 70.5 12 24 14.8 17000 561 CAD 请求报价
FHAMS-100-M16-100-D1-TK 有 100 M16 2 100 26.5 9 3 70.5 12 24 14.8 17000 600 CAD 请求报价
FHAMS-100-M16-125-D1-TK 有 100 M16 2 125 26.5 9 3 70.5 12 24 14.8 17000 640 CAD 请求报价
FHAMS-100-M16-150-D1-TK 有 100 M16 2 150 26.5 9 3 70.5 12 24 14.8 17000 680 CAD 请求报价
FHAMS-100-M16-200-D1-TK 有 100 M16 2 200 26.5 9 3 70.5 12 24 14.8 17000 760 CAD 请求报价
FHAMS-100-M20-75-D1-TK 有 100 M20 2.5 75 28 9 3 70.5 15 30 18 28000 660 CAD 请求报价
FHAMS-100-M20-100-D1-TK 有 100 M20 2.5 100 28 9 3 70.5 15 30 18 28000 722 CAD 请求报价
FHAMS-100-M20-125-D1-TK 有 100 M20 2.5 125 28 9 3 70.5 15 30 18 28000 784 CAD 请求报价
FHAMS-100-M20-150-D1-TK 有 100 M20 2.5 150 28 9 3 70.5 15 30 18 28000 846 CAD 请求报价
FHAMS-100-M20-200-D1-TK 有 100 M20 2.5 200 28 9 3 70.5 15 30 18 28000 971 CAD 请求报价
FHAMS-100-M24-100-D1-TK 有 100 M24 3 100 31.5 9 3 70.5 19 36 21.5 46000 873 CAD 请求报价
FHAMS-100-M24-125-D1-TK 有 100 M24 3 125 31.5 9 3 70.5 19 36 21.5 46000 962 CAD 请求报价
FHAMS-100-M24-150-D1-TK 有 100 M24 3 150 31.5 9 3 70.5 19 36 21.5 46000 1052 CAD 请求报价
FHAMS-100-M24-200-D1-TK 有 100 M24 3 200 31.5 9 3 70.5 19 36 21.5 46000 1231 CAD 请求报价
FHAMS-120-M20-75-D1-TK 有 120 M20 2.5 75 32 12 3.5 95.5 15 30 18 28000 1066 CAD 请求报价
FHAMS-120-M20-100-D1-TK 有 120 M20 2.5 100 32 12 3.5 95.5 15 30 18 28000 1128 CAD 请求报价
FHAMS-120-M20-125-D1-TK 有 120 M20 2.5 125 32 12 3.5 95.5 15 30 18 28000 1190 CAD 请求报价
FHAMS-120-M20-150-D1-TK 有 120 M20 2.5 150 32 12 3.5 95.5 15 30 18 28000 1252 CAD 请求报价
FHAMS-120-M20-200-D1-TK 有 120 M20 2.5 200 32 12 3.5 95.5 15 30 18 28000 1377 CAD 请求报价
FHAMS-120-M24-100-D1-TK 有 120 M24 3 100 35.5 12 3.5 95.5 19 36 21.5 46000 1279 CAD 请求报价
FHAMS-120-M24-125-D1-TK 有 120 M24 3 125 35.5 12 3.5 95.5 19 36 21.5 46000 1368 CAD 请求报价
FHAMS-120-M24-150-D1-TK 有 120 M24 3 150 35.5 12 3.5 95.5 19 36 21.5 46000 1458 CAD 请求报价
FHAMS-120-M24-200-D1-TK 有 120 M24 3 200 35.5 12 3.5 95.5 19 36 21.5 46000 1637 CAD 请求报价
FHAMS-120-M30-100-D1-TK 有 120 M30 3.5 100 39.5 12 3.5 95.5 24 46 25.6 43000 1596 CAD 请求报价
FHAMS-120-M30-125-D1-TK 有 120 M30 3.5 125 39.5 12 3.5 95.5 24 46 25.6 43000 1736 CAD 请求报价
FHAMS-120-M30-150-D1-TK 有 120 M30 3.5 150 39.5 12 3.5 95.5 24 46 25.6 43000 1876 CAD 请求报价
FHAMS-120-M30-200-D1-TK 有 120 M30 3.5 200 39.5 12 3.5 95.5 24 46 25.6 43000 2156 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FHAMS-D1-T FHAMS-D1-TK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304
橡胶膜片 NBR（黑）
肖氏硬度A70		 NBR（黑）
肖氏硬度A70

特点

  • 重载型调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫的高度较低，可实现紧凑设计。
  • 请利用螺纹部的对边宽度来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带防滑橡胶膜片。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FHAMS-D1-T 无
FHAMS-D1-TK 有

型号列表

FHAMS-100-M16-D1-T

FHAMS-100-M16-D1-TK

FHAMS-100-M20-D1-T

FHAMS-100-M20-D1-TK

FHAMS-100-M24-D1-T

FHAMS-100-M24-D1-TK

FHAMS-120-M20-D1-T

FHAMS-120-M20-D1-TK

FHAMS-120-M24-D1-T

FHAMS-120-M24-D1-TK

FHAMS-120-M30-D1-T

FHAMS-120-M30-D1-TK

FHAMS-80-M16-D1-T

FHAMS-80-M16-D1-TK

FHAMS-80-M20-D1-T

FHAMS-80-M20-D1-TK

FHAMS-80-M24-D1-T

FHAMS-80-M24-D1-TK
