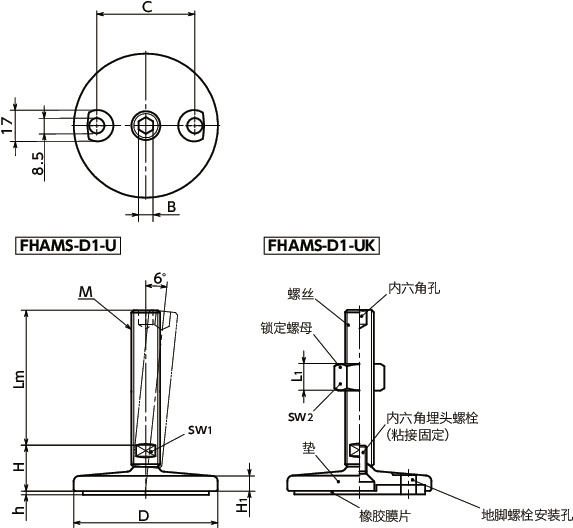

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | h | C | sw1 | sw2 | L1 | B | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHAMS-80-M16-75-D1-U | 无 | 80 | M16 | 2 | 75 | 25.5 | 8.5 | 2 | 54.5 | 12 | - | - | 8 | 17000 | 349 | CAD | 请求报价 |
| FHAMS-80-M16-100-D1-U | 无 | 80 | M16 | 2 | 100 | 25.5 | 8.5 | 2 | 54.5 | 12 | - | - | 8 | 17000 | 388 | CAD | 请求报价 |
| FHAMS-80-M16-125-D1-U | 无 | 80 | M16 | 2 | 125 | 25.5 | 8.5 | 2 | 54.5 | 12 | - | - | 8 | 17000 | 428 | CAD | 请求报价 |
| FHAMS-80-M16-150-D1-U | 无 | 80 | M16 | 2 | 150 | 25.5 | 8.5 | 2 | 54.5 | 12 | - | - | 8 | 17000 | 468 | CAD | 请求报价 |
| FHAMS-80-M16-200-D1-U | 无 | 80 | M16 | 2 | 200 | 25.5 | 8.5 | 2 | 54.5 | 12 | - | - | 8 | 17000 | 548 | CAD | 请求报价 |
| FHAMS-80-M20-75-D1-U | 无 | 80 | M20 | 2.5 | 75 | 27 | 8.5 | 2 | 54.5 | 15 | - | - | 10 | 28000 | 424 | CAD | 请求报价 |
| FHAMS-80-M20-100-D1-U | 无 | 80 | M20 | 2.5 | 100 | 27 | 8.5 | 2 | 54.5 | 15 | - | - | 10 | 28000 | 486 | CAD | 请求报价 |
| FHAMS-80-M20-125-D1-U | 无 | 80 | M20 | 2.5 | 125 | 27 | 8.5 | 2 | 54.5 | 15 | - | - | 10 | 28000 | 548 | CAD | 请求报价 |
| FHAMS-80-M20-150-D1-U | 无 | 80 | M20 | 2.5 | 150 | 27 | 8.5 | 2 | 54.5 | 15 | - | - | 10 | 28000 | 610 | CAD | 请求报价 |
| FHAMS-80-M20-200-D1-U | 无 | 80 | M20 | 2.5 | 200 | 27 | 8.5 | 2 | 54.5 | 15 | - | - | 10 | 28000 | 735 | CAD | 请求报价 |
| FHAMS-80-M24-100-D1-U | 无 | 80 | M24 | 3 | 100 | 30.5 | 8.5 | 2 | 54.5 | 19 | - | - | 12 | 46000 | 591 | CAD | 请求报价 |
| FHAMS-80-M24-125-D1-U | 无 | 80 | M24 | 3 | 125 | 30.5 | 8.5 | 2 | 54.5 | 19 | - | - | 12 | 46000 | 680 | CAD | 请求报价 |
| FHAMS-80-M24-150-D1-U | 无 | 80 | M24 | 3 | 150 | 30.5 | 8.5 | 2 | 54.5 | 19 | - | - | 12 | 46000 | 770 | CAD | 请求报价 |
| FHAMS-80-M24-200-D1-U | 无 | 80 | M24 | 3 | 200 | 30.5 | 8.5 | 2 | 54.5 | 19 | - | - | 12 | 46000 | 949 | CAD | 请求报价 |
| FHAMS-100-M16-75-D1-U | 无 | 100 | M16 | 2 | 75 | 26.5 | 9 | 3 | 70.5 | 12 | - | - | 8 | 17000 | 526 | CAD | 请求报价 |
| FHAMS-100-M16-100-D1-U | 无 | 100 | M16 | 2 | 100 | 26.5 | 9 | 3 | 70.5 | 12 | - | - | 8 | 17000 | 565 | CAD | 请求报价 |
| FHAMS-100-M16-125-D1-U | 无 | 100 | M16 | 2 | 125 | 26.5 | 9 | 3 | 70.5 | 12 | - | - | 8 | 17000 | 605 | CAD | 请求报价 |
| FHAMS-100-M16-150-D1-U | 无 | 100 | M16 | 2 | 150 | 26.5 | 9 | 3 | 70.5 | 12 | - | - | 8 | 17000 | 645 | CAD | 请求报价 |
| FHAMS-100-M16-200-D1-U | 无 | 100 | M16 | 2 | 200 | 26.5 | 9 | 3 | 70.5 | 12 | - | - | 8 | 17000 | 725 | CAD | 请求报价 |
| FHAMS-100-M20-75-D1-U | 无 | 100 | M20 | 2.5 | 75 | 28 | 9 | 3 | 70.5 | 15 | - | - | 10 | 28000 | 601 | CAD | 请求报价 |
| FHAMS-100-M20-100-D1-U | 无 | 100 | M20 | 2.5 | 100 | 28 | 9 | 3 | 70.5 | 15 | - | - | 10 | 28000 | 663 | CAD | 请求报价 |
| FHAMS-100-M20-125-D1-U | 无 | 100 | M20 | 2.5 | 125 | 28 | 9 | 3 | 70.5 | 15 | - | - | 10 | 28000 | 725 | CAD | 请求报价 |
| FHAMS-100-M20-150-D1-U | 无 | 100 | M20 | 2.5 | 150 | 28 | 9 | 3 | 70.5 | 15 | - | - | 10 | 28000 | 787 | CAD | 请求报价 |
| FHAMS-100-M20-200-D1-U | 无 | 100 | M20 | 2.5 | 200 | 28 | 9 | 3 | 70.5 | 15 | - | - | 10 | 28000 | 912 | CAD | 请求报价 |
| FHAMS-100-M24-100-D1-U | 无 | 100 | M24 | 3 | 100 | 31.5 | 9 | 3 | 70.5 | 19 | - | - | 12 | 46000 | 768 | CAD | 请求报价 |
| FHAMS-100-M24-125-D1-U | 无 | 100 | M24 | 3 | 125 | 31.5 | 9 | 3 | 70.5 | 19 | - | - | 12 | 46000 | 857 | CAD | 请求报价 |
| FHAMS-100-M24-150-D1-U | 无 | 100 | M24 | 3 | 150 | 31.5 | 9 | 3 | 70.5 | 19 | - | - | 12 | 46000 | 947 | CAD | 请求报价 |
| FHAMS-100-M24-200-D1-U | 无 | 100 | M24 | 3 | 200 | 31.5 | 9 | 3 | 70.5 | 19 | - | - | 12 | 46000 | 1126 | CAD | 请求报价 |
| FHAMS-120-M20-75-D1-U | 无 | 120 | M20 | 2.5 | 75 | 32 | 12 | 3.5 | 95.5 | 15 | - | - | 10 | 28000 | 1007 | CAD | 请求报价 |
| FHAMS-120-M20-100-D1-U | 无 | 120 | M20 | 2.5 | 100 | 32 | 12 | 3.5 | 95.5 | 15 | - | - | 10 | 28000 | 1069 | CAD | 请求报价 |
| FHAMS-120-M20-125-D1-U | 无 | 120 | M20 | 2.5 | 125 | 32 | 12 | 3.5 | 95.5 | 15 | - | - | 10 | 28000 | 1131 | CAD | 请求报价 |
| FHAMS-120-M20-150-D1-U | 无 | 120 | M20 | 2.5 | 150 | 32 | 12 | 3.5 | 95.5 | 15 | - | - | 10 | 28000 | 1193 | CAD | 请求报价 |
| FHAMS-120-M20-200-D1-U | 无 | 120 | M20 | 2.5 | 200 | 32 | 12 | 3.5 | 95.5 | 15 | - | - | 10 | 28000 | 1318 | CAD | 请求报价 |
| FHAMS-120-M24-100-D1-U | 无 | 120 | M24 | 3 | 100 | 35.5 | 12 | 3.5 | 95.5 | 19 | - | - | 12 | 46000 | 1174 | CAD | 请求报价 |
| FHAMS-120-M24-125-D1-U | 无 | 120 | M24 | 3 | 125 | 35.5 | 12 | 3.5 | 95.5 | 19 | - | - | 12 | 46000 | 1263 | CAD | 请求报价 |
| FHAMS-120-M24-150-D1-U | 无 | 120 | M24 | 3 | 150 | 35.5 | 12 | 3.5 | 95.5 | 19 | - | - | 12 | 46000 | 1353 | CAD | 请求报价 |
| FHAMS-120-M24-200-D1-U | 无 | 120 | M24 | 3 | 200 | 35.5 | 12 | 3.5 | 95.5 | 19 | - | - | 12 | 46000 | 1532 | CAD | 请求报价 |
| FHAMS-120-M30-100-D1-U | 无 | 120 | M30 | 3.5 | 100 | 39.5 | 12 | 3.5 | 95.5 | 24 | - | - | 12 | 43000 | 1384 | CAD | 请求报价 |
| FHAMS-120-M30-125-D1-U | 无 | 120 | M30 | 3.5 | 125 | 39.5 | 12 | 3.5 | 95.5 | 24 | - | - | 12 | 43000 | 1524 | CAD | 请求报价 |
| FHAMS-120-M30-150-D1-U | 无 | 120 | M30 | 3.5 | 150 | 39.5 | 12 | 3.5 | 95.5 | 24 | - | - | 12 | 43000 | 1664 | CAD | 请求报价 |
| FHAMS-120-M30-200-D1-U | 无 | 120 | M30 | 3.5 | 200 | 39.5 | 12 | 3.5 | 95.5 | 24 | - | - | 12 | 43000 | 1944 | CAD | 请求报价 |
| FHAMS-80-M16-75-D1-UK | 有 | 80 | M16 | 2 | 75 | 25.5 | 8.5 | 2 | 54.5 | 12 | 24 | 14.8 | 8 | 17000 | 378 | CAD | 请求报价 |
| FHAMS-80-M16-100-D1-UK | 有 | 80 | M16 | 2 | 100 | 25.5 | 8.5 | 2 | 54.5 | 12 | 24 | 14.8 | 8 | 17000 | 417 | CAD | 请求报价 |
| FHAMS-80-M16-125-D1-UK | 有 | 80 | M16 | 2 | 125 | 25.5 | 8.5 | 2 | 54.5 | 12 | 24 | 14.8 | 8 | 17000 | 457 | CAD | 请求报价 |
| FHAMS-80-M16-150-D1-UK | 有 | 80 | M16 | 2 | 150 | 25.5 | 8.5 | 2 | 54.5 | 12 | 24 | 14.8 | 8 | 17000 | 497 | CAD | 请求报价 |
| FHAMS-80-M16-200-D1-UK | 有 | 80 | M16 | 2 | 200 | 25.5 | 8.5 | 2 | 54.5 | 12 | 24 | 14.8 | 8 | 17000 | 577 | CAD | 请求报价 |
| FHAMS-80-M20-75-D1-UK | 有 | 80 | M20 | 2.5 | 75 | 27 | 8.5 | 2 | 54.5 | 15 | 30 | 18 | 10 | 28000 | 476 | CAD | 请求报价 |
| FHAMS-80-M20-100-D1-UK | 有 | 80 | M20 | 2.5 | 100 | 27 | 8.5 | 2 | 54.5 | 15 | 30 | 18 | 10 | 28000 | 538 | CAD | 请求报价 |
| FHAMS-80-M20-125-D1-UK | 有 | 80 | M20 | 2.5 | 125 | 27 | 8.5 | 2 | 54.5 | 15 | 30 | 18 | 10 | 28000 | 600 | CAD | 请求报价 |
| FHAMS-80-M20-150-D1-UK | 有 | 80 | M20 | 2.5 | 150 | 27 | 8.5 | 2 | 54.5 | 15 | 30 | 18 | 10 | 28000 | 662 | CAD | 请求报价 |
| FHAMS-80-M20-200-D1-UK | 有 | 80 | M20 | 2.5 | 200 | 27 | 8.5 | 2 | 54.5 | 15 | 30 | 18 | 10 | 28000 | 787 | CAD | 请求报价 |
| FHAMS-80-M24-100-D1-UK | 有 | 80 | M24 | 3 | 100 | 30.5 | 8.5 | 2 | 54.5 | 19 | 36 | 21.5 | 12 | 46000 | 683 | CAD | 请求报价 |
| FHAMS-80-M24-125-D1-UK | 有 | 80 | M24 | 3 | 125 | 30.5 | 8.5 | 2 | 54.5 | 19 | 36 | 21.5 | 12 | 46000 | 772 | CAD | 请求报价 |
| FHAMS-80-M24-150-D1-UK | 有 | 80 | M24 | 3 | 150 | 30.5 | 8.5 | 2 | 54.5 | 19 | 36 | 21.5 | 12 | 46000 | 862 | CAD | 请求报价 |
| FHAMS-80-M24-200-D1-UK | 有 | 80 | M24 | 3 | 200 | 30.5 | 8.5 | 2 | 54.5 | 19 | 36 | 21.5 | 12 | 46000 | 1041 | CAD | 请求报价 |
| FHAMS-100-M16-75-D1-UK | 有 | 100 | M16 | 2 | 75 | 26.5 | 9 | 3 | 70.5 | 12 | 24 | 14.8 | 8 | 17000 | 555 | CAD | 请求报价 |
| FHAMS-100-M16-100-D1-UK | 有 | 100 | M16 | 2 | 100 | 26.5 | 9 | 3 | 70.5 | 12 | 24 | 14.8 | 8 | 17000 | 594 | CAD | 请求报价 |
| FHAMS-100-M16-125-D1-UK | 有 | 100 | M16 | 2 | 125 | 26.5 | 9 | 3 | 70.5 | 12 | 24 | 14.8 | 8 | 17000 | 634 | CAD | 请求报价 |
| FHAMS-100-M16-150-D1-UK | 有 | 100 | M16 | 2 | 150 | 26.5 | 9 | 3 | 70.5 | 12 | 24 | 14.8 | 8 | 17000 | 674 | CAD | 请求报价 |
| FHAMS-100-M16-200-D1-UK | 有 | 100 | M16 | 2 | 200 | 26.5 | 9 | 3 | 70.5 | 12 | 24 | 14.8 | 8 | 17000 | 754 | CAD | 请求报价 |
| FHAMS-100-M20-75-D1-UK | 有 | 100 | M20 | 2.5 | 75 | 28 | 9 | 3 | 70.5 | 15 | 30 | 18 | 10 | 28000 | 653 | CAD | 请求报价 |
| FHAMS-100-M20-100-D1-UK | 有 | 100 | M20 | 2.5 | 100 | 28 | 9 | 3 | 70.5 | 15 | 30 | 18 | 10 | 28000 | 715 | CAD | 请求报价 |
| FHAMS-100-M20-125-D1-UK | 有 | 100 | M20 | 2.5 | 125 | 28 | 9 | 3 | 70.5 | 15 | 30 | 18 | 10 | 28000 | 777 | CAD | 请求报价 |
| FHAMS-100-M20-150-D1-UK | 有 | 100 | M20 | 2.5 | 150 | 28 | 9 | 3 | 70.5 | 15 | 30 | 18 | 10 | 28000 | 839 | CAD | 请求报价 |
| FHAMS-100-M20-200-D1-UK | 有 | 100 | M20 | 2.5 | 200 | 28 | 9 | 3 | 70.5 | 15 | 30 | 18 | 10 | 28000 | 964 | CAD | 请求报价 |
| FHAMS-100-M24-100-D1-UK | 有 | 100 | M24 | 3 | 100 | 31.5 | 9 | 3 | 70.5 | 19 | 36 | 21.5 | 12 | 46000 | 860 | CAD | 请求报价 |
| FHAMS-100-M24-125-D1-UK | 有 | 100 | M24 | 3 | 125 | 31.5 | 9 | 3 | 70.5 | 19 | 36 | 21.5 | 12 | 46000 | 949 | CAD | 请求报价 |
| FHAMS-100-M24-150-D1-UK | 有 | 100 | M24 | 3 | 150 | 31.5 | 9 | 3 | 70.5 | 19 | 36 | 21.5 | 12 | 46000 | 1039 | CAD | 请求报价 |
| FHAMS-100-M24-200-D1-UK | 有 | 100 | M24 | 3 | 200 | 31.5 | 9 | 3 | 70.5 | 19 | 36 | 21.5 | 12 | 46000 | 1218 | CAD | 请求报价 |
| FHAMS-120-M20-75-D1-UK | 有 | 120 | M20 | 2.5 | 75 | 32 | 12 | 3.5 | 95.5 | 15 | 30 | 18 | 10 | 28000 | 1059 | CAD | 请求报价 |
| FHAMS-120-M20-100-D1-UK | 有 | 120 | M20 | 2.5 | 100 | 32 | 12 | 3.5 | 95.5 | 15 | 30 | 18 | 10 | 28000 | 1121 | CAD | 请求报价 |
| FHAMS-120-M20-125-D1-UK | 有 | 120 | M20 | 2.5 | 125 | 32 | 12 | 3.5 | 95.5 | 15 | 30 | 18 | 10 | 28000 | 1183 | CAD | 请求报价 |
| FHAMS-120-M20-150-D1-UK | 有 | 120 | M20 | 2.5 | 150 | 32 | 12 | 3.5 | 95.5 | 15 | 30 | 18 | 10 | 28000 | 1245 | CAD | 请求报价 |
| FHAMS-120-M20-200-D1-UK | 有 | 120 | M20 | 2.5 | 200 | 32 | 12 | 3.5 | 95.5 | 15 | 30 | 18 | 10 | 28000 | 1370 | CAD | 请求报价 |
| FHAMS-120-M24-100-D1-UK | 有 | 120 | M24 | 3 | 100 | 35.5 | 12 | 3.5 | 95.5 | 19 | 36 | 21.5 | 12 | 46000 | 1266 | CAD | 请求报价 |
| FHAMS-120-M24-125-D1-UK | 有 | 120 | M24 | 3 | 125 | 35.5 | 12 | 3.5 | 95.5 | 19 | 36 | 21.5 | 12 | 46000 | 1355 | CAD | 请求报价 |
| FHAMS-120-M24-150-D1-UK | 有 | 120 | M24 | 3 | 150 | 35.5 | 12 | 3.5 | 95.5 | 19 | 36 | 21.5 | 12 | 46000 | 1445 | CAD | 请求报价 |
| FHAMS-120-M24-200-D1-UK | 有 | 120 | M24 | 3 | 200 | 35.5 | 12 | 3.5 | 95.5 | 19 | 36 | 21.5 | 12 | 46000 | 1624 | CAD | 请求报价 |
| FHAMS-120-M30-100-D1-UK | 有 | 120 | M30 | 3.5 | 100 | 39.5 | 12 | 3.5 | 95.5 | 24 | 46 | 25.6 | 12 | 43000 | 1583 | CAD | 请求报价 |
| FHAMS-120-M30-125-D1-UK | 有 | 120 | M30 | 3.5 | 125 | 39.5 | 12 | 3.5 | 95.5 | 24 | 46 | 25.6 | 12 | 43000 | 1723 | CAD | 请求报价 |
| FHAMS-120-M30-150-D1-UK | 有 | 120 | M30 | 3.5 | 150 | 39.5 | 12 | 3.5 | 95.5 | 24 | 46 | 25.6 | 12 | 43000 | 1863 | CAD | 请求报价 |
| FHAMS-120-M30-200-D1-UK | 有 | 120 | M30 | 3.5 | 200 | 39.5 | 12 | 3.5 | 95.5 | 24 | 46 | 25.6 | 12 | 43000 | 2143 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHAMS-D1-U | FHAMS-D1-UK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS304 | |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70 |
NBR（黑） 肖氏硬度A70 |
特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 带防滑橡胶膜片。

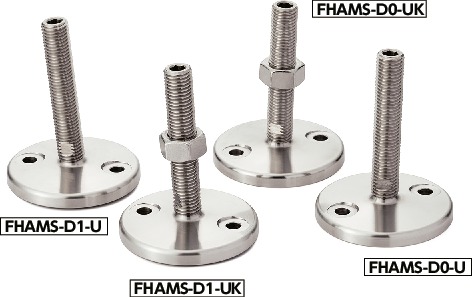

- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FHAMS-D1-U | 无 |
| FHAMS-D1-UK | 有 |
