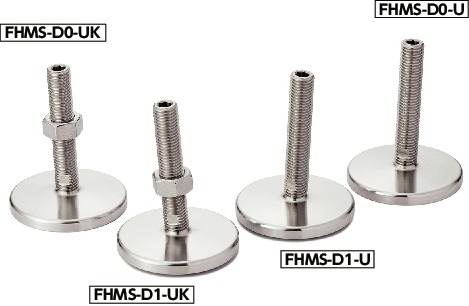

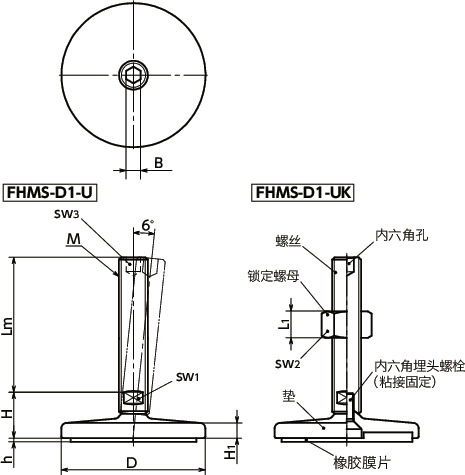

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | L1 | H1 | h | sw1 | sw2 | sw3 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHMS-100-M16-75-D1-U | 无 | 100 | M16 | 2 | 75 | 26.5 | - | 9 | 3 | 12 | - | 8 | 17000 | 550 | CAD | 请求报价 |
| FHMS-100-M16-100-D1-U | 无 | 100 | M16 | 2 | 100 | 26.5 | - | 9 | 3 | 12 | - | 8 | 17000 | 589 | CAD | 请求报价 |
| FHMS-100-M16-125-D1-U | 无 | 100 | M16 | 2 | 125 | 26.5 | - | 9 | 3 | 12 | - | 8 | 17000 | 629 | CAD | 请求报价 |
| FHMS-100-M16-150-D1-U | 无 | 100 | M16 | 2 | 150 | 26.5 | - | 9 | 3 | 12 | - | 8 | 17000 | 669 | CAD | 请求报价 |
| FHMS-100-M16-200-D1-U | 无 | 100 | M16 | 2 | 200 | 26.5 | - | 9 | 3 | 12 | - | 8 | 17000 | 749 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHMS-D1-U | FHMS-D1-UK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | SUS304 | |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70 |
NBR（黑） 肖氏硬度A70 |
特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 带防滑橡胶膜片。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FHMS-D1-U | 无 |
| FHMS-D1-UK | 有 |
