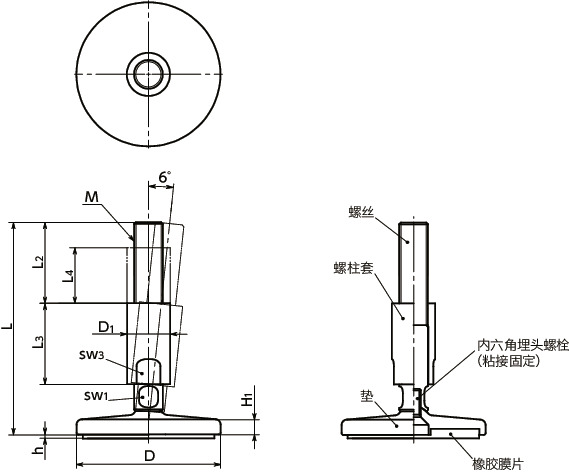

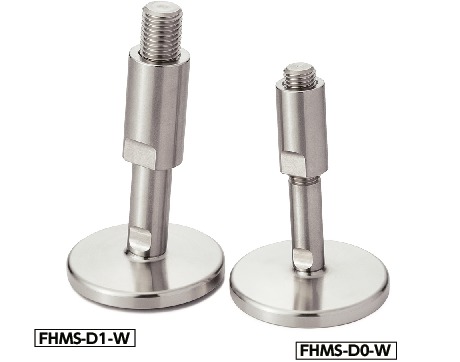

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | H1 | h | sw1 | sw3 | L2 | L3 | L4 | D1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHMS-80-M16-118-D1-W | 80 | M16 | 2 | 118 | 8.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 25000 | 498 | CAD | 请求报价 |
| FHMS-80-M16-143-D1-W | 80 | M16 | 2 | 143 | 8.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 25000 | 537 | CAD | 请求报价 |
| FHMS-80-M16-168-D1-W | 80 | M16 | 2 | 168 | 8.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 25000 | 577 | CAD | 请求报价 |
| FHMS-80-M16-193-D1-W | 80 | M16 | 2 | 193 | 8.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 25000 | 617 | CAD | 请求报价 |
| FHMS-80-M20-143-D1-W | 80 | M20 | 2.5 | 143 | 8.5 | 2 | 16 | 24 | 56 | 56 | 36 | 30 | 35000 | 760 | CAD | 请求报价 |
| FHMS-80-M20-168-D1-W | 80 | M20 | 2.5 | 168 | 8.5 | 2 | 16 | 24 | 56 | 56 | 36 | 30 | 35000 | 822 | CAD | 请求报价 |
| FHMS-80-M20-193-D1-W | 80 | M20 | 2.5 | 193 | 8.5 | 2 | 16 | 24 | 56 | 56 | 36 | 30 | 35000 | 883 | CAD | 请求报价 |
| FHMS-80-M20-243-D1-W | 80 | M20 | 2.5 | 243 | 8.5 | 2 | 16 | 24 | 56 | 56 | 36 | 30 | 35000 | 1006 | CAD | 请求报价 |
| FHMS-80-M24-168-D1-W | 80 | M24 | 3 | 168 | 8.5 | 2 | 20 | 30 | 67 | 67 | 42 | 35 | 52000 | 1086 | CAD | 请求报价 |
| FHMS-80-M24-218-D1-W | 80 | M24 | 3 | 218 | 8.5 | 2 | 20 | 30 | 67 | 67 | 42 | 35 | 52000 | 1263 | CAD | 请求报价 |
| FHMS-80-M24-268-D1-W | 80 | M24 | 3 | 268 | 8.5 | 2 | 20 | 30 | 67 | 67 | 42 | 35 | 52000 | 1441 | CAD | 请求报价 |
| FHMS-100-M16-119-D1-W | 100 | M16 | 2 | 119 | 9 | 3 | 12 | 20 | 45 | 45 | 32 | 24 | 25000 | 667 | CAD | 请求报价 |
| FHMS-100-M16-144-D1-W | 100 | M16 | 2 | 144 | 9 | 3 | 12 | 20 | 45 | 45 | 32 | 24 | 25000 | 706 | CAD | 请求报价 |
| FHMS-100-M16-169-D1-W | 100 | M16 | 2 | 169 | 9 | 3 | 12 | 20 | 45 | 45 | 32 | 24 | 25000 | 746 | CAD | 请求报价 |
| FHMS-100-M16-194-D1-W | 100 | M16 | 2 | 194 | 9 | 3 | 12 | 20 | 45 | 45 | 32 | 24 | 25000 | 786 | CAD | 请求报价 |
| FHMS-100-M20-144-D1-W | 100 | M20 | 2.5 | 144 | 9 | 3 | 16 | 24 | 56 | 56 | 40 | 30 | 35000 | 929 | CAD | 请求报价 |
| FHMS-100-M20-169-D1-W | 100 | M20 | 2.5 | 169 | 9 | 3 | 16 | 24 | 56 | 56 | 40 | 30 | 35000 | 991 | CAD | 请求报价 |
| FHMS-100-M20-194-D1-W | 100 | M20 | 2.5 | 194 | 9 | 3 | 16 | 24 | 56 | 56 | 40 | 30 | 35000 | 1052 | CAD | 请求报价 |
| FHMS-100-M20-244-D1-W | 100 | M20 | 2.5 | 244 | 9 | 3 | 16 | 24 | 56 | 56 | 40 | 30 | 35000 | 1175 | CAD | 请求报价 |
| FHMS-100-M24-169-D1-W | 100 | M24 | 3 | 169 | 9 | 3 | 20 | 30 | 67 | 67 | 48 | 35 | 52000 | 1255 | CAD | 请求报价 |
| FHMS-100-M24-219-D1-W | 100 | M24 | 3 | 219 | 9 | 3 | 20 | 30 | 67 | 67 | 48 | 35 | 52000 | 1432 | CAD | 请求报价 |
| FHMS-100-M24-269-D1-W | 100 | M24 | 3 | 269 | 9 | 3 | 20 | 30 | 67 | 67 | 48 | 35 | 52000 | 1610 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FHMS-D1-W | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 |
| 螺柱套 | SUS303 |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70 |
特点
- 重载型调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫的高度较低，可实现紧凑设计。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 垫最大可倾斜6°。适用于倾斜面。
- 带防滑橡胶膜片。
