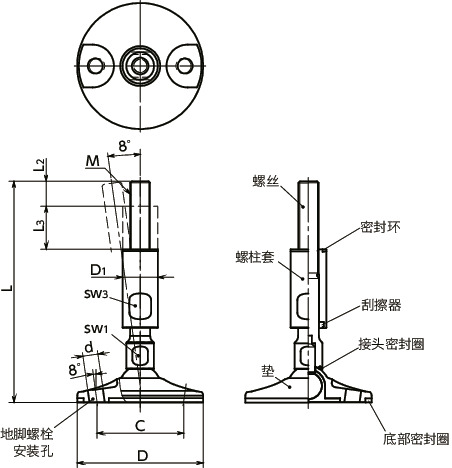

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | d | C | L2 | L3 | sw1 | sw3 | D1 | 静态容许载荷 （N）＊1 |
适用密封环適 | 适用刮擦器 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKAMS-100-M16-175-W-HD | 100 | M16 | 2 | 175 | 12 | 69 | 19 | 35 | 18 | 22 | 28 | 30000 | FSRN-28-24-2-HD | FWIP-16-95-HD-TPU | 1113 | CAD | 请求报价 |
| FKAMS-100-M16-225-W-HD | 100 | M16 | 2 | 225 | 12 | 69 | 19 | 35 | 18 | 22 | 28 | 30000 | FSRN-28-24-2-HD | FWIP-16-95-HD-TPU | 1193 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FKAMS-W-HD | |
|---|---|
| 螺丝 | SUS304 |
| 垫 | SUS304 |
| 螺柱套 | SUS304 |
| 密封环 | NBR（蓝） 肖氏硬度A70±5 |
| 刮擦器 | TPU（蓝） 肖氏硬度A95±5 |
| 接头密封圈 | H-NBR（蓝） 肖氏硬度A85±5 |
| 底部密封圈 | 硅橡胶（蓝） 肖氏硬度A85±5 |
特点

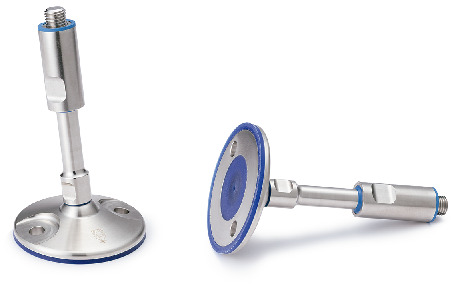

- 卫生型设计的调平调节器。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 有关卫生型设计，请参阅“卫生型家族”。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚异物和液体，清扫性优良。
- 安装面与零件的间隙处设计有密封圈和刮擦器，可防止异物或液体进入。
- 密封圈和刮擦器使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 已取得EHEDG（欧洲卫生工程・设计集团）制定的规范的认证。
- 已取得3A SSI（Sanitary Standard Inc.）制定的88-01认证。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置倾覆及错位。
- 垫最大可倾斜8°。适用于倾斜面。
