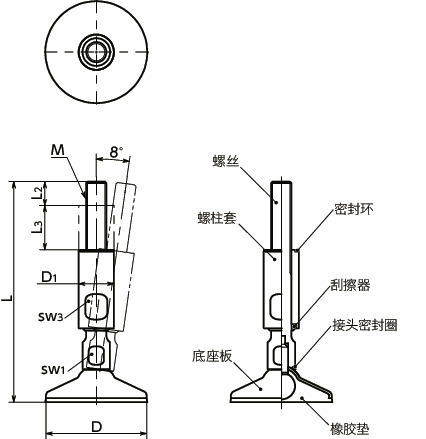

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | sw1 | sw3 | L2 | L3 | D1 | 静态容许载荷 （N）＊1 |
适用密封环 | 适用刮擦器 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKRMS-80-M12-175-W-HD | 80 | M12 | 1.75 | 175 | 17 | 19 | 14 | 35 | 25 | 15000 | FSRN-25-21-2-HD | FWIP-12-95-HD-TPU | 540 | CAD | 请求报价 |
| FKRMS-80-M12-225-W-HD | 80 | M12 | 1.75 | 225 | 17 | 19 | 14 | 35 | 25 | 15000 | FSRN-25-21-2-HD | FWIP-12-95-HD-TPU | 584 | CAD | 请求报价 |
＊1： 是螺丝垂直于底板座的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FKRMS-W-HD | |
|---|---|
| 螺丝 | SUS304 |
| 底座板 | SUS316L |
| 螺柱套 | SUS304 |
| 密封环 | H-NBR（蓝） 肖氏硬度A70±5 |
| 刮擦器 | TPU（蓝） 肖氏硬度A95±5 |
| 接头密封圈 | H-NBR（蓝） 肖氏硬度A85±5 |
| 橡胶垫 | 硅橡胶（蓝） 肖氏硬度A85±5 |
特点

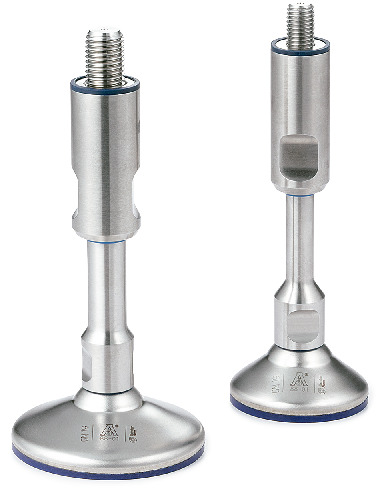

- 卫生型设计的调平调节器。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 有关卫生型设计，请参阅“卫生型家族”。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚异物和液体，清扫性优良。
- 安装面与零件的间隙处设计有密封圈和刮擦器，可防止异物或液体进入。
- 密封圈和刮擦器使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 符合EHEDG（欧洲卫生工程・设计集团）制定的规范。
- 已取得3A SSI（Sanitary Standard Inc.）制定的88-01及DGUV（德国法定灾害保险）制定的规范认证。
- 底座板最大可倾斜8°。适用于倾斜面。
