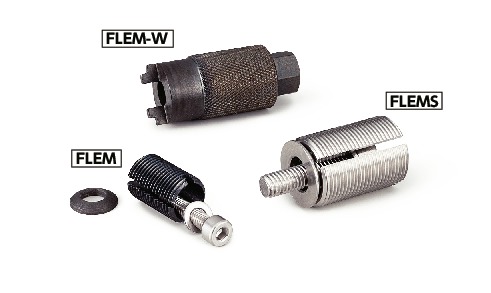

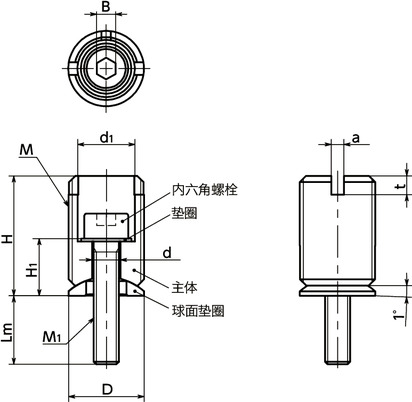

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | Lm | D | d | d1 | H | H1 | B | a | t | 容许载荷（N） | 适用扳手 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLEM-M24-1.5-9 | M24 | 1.5 | M8 | 1.25 | 11.3 | 24 | 9 | 19.6 | 31.1 | 18.7 | 6 | 4 | 6 | 29500 | FLEM-24-W | 68 | CAD | 请求报价 |
材质、表面处理
| FLEM | |
|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 内六角螺栓 强度等级 |
相当于SUS304 A2-70 |
| 垫圈 | SUS304 |
| 球面垫圈 钢材等级 |
相当于SUS304 A2（140HV） |
特点
- 对设备、装置等的平台进行水平调整的组合式零件。
- 只需使用一个零件即可进行平台的水平调整和固定。
- 通过附带的球面垫圈，最多可容许平台倾斜±1°。
- 请使用专用扳手FLEM-W进行水平调整。
使用注意事项

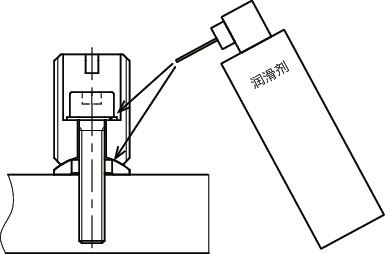

为防止滑动面磨损，请定期涂抹润滑剂。
安装

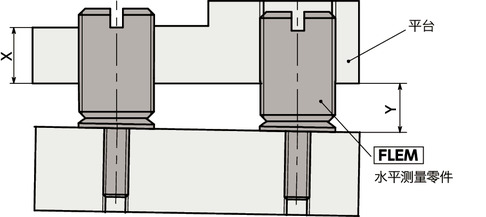

进行水平调整的平台的厚度（X）及安装面与平台的间隙（Y）请参考下表值。单位 : mm
| 型号 | X min. | Y max. |
|---|---|---|
| FLEM-M12-1-4.5 | 8 | 8 |
| FLEM-M18-1-7 | 12 | 13 |
| FLEM-M24-1.5-9 | 16 | 16 |
| FLEM-M30-1.5-13 | 20 | 17 |
| FLEM-M36-1.5-18 | 24 | 21 |
水平测量零件的原理
使用例
对平台等进行水平调整时

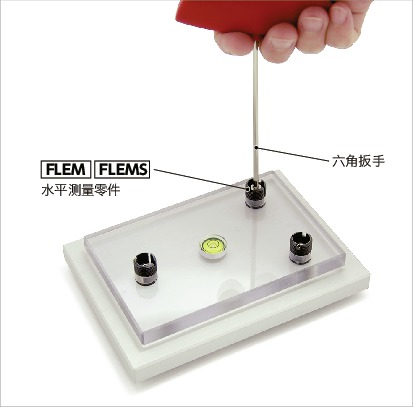

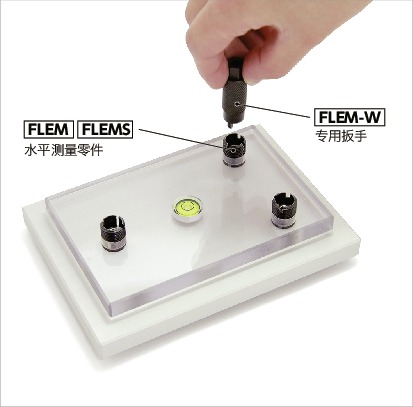

①在旋松FLEMFLEMS内六角螺栓的状态下，请使用专用扳手FLEM-W旋转主体，调整平台高度。可通过调整配置在3处的FLEMFLEMS，对平台进行水平调整。通过附带的球面垫圈，最多可容许平台倾斜±1°。
