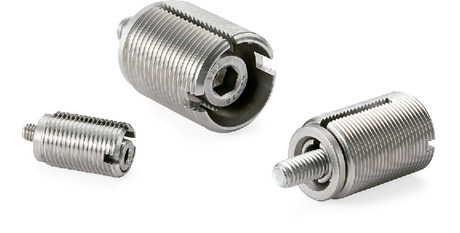

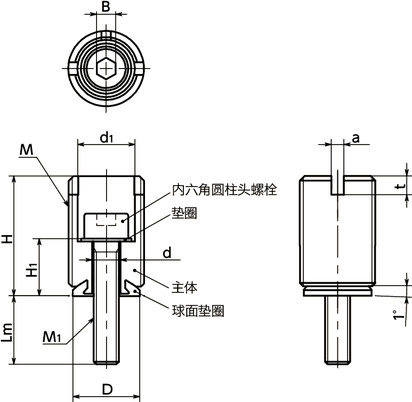

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | Lm | D | d | d1 | H | H1 | B | a | t | 容许载荷（N） | 适用扳手 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLEMS-M12-1-4.5-A | M12 | 1 | M4 | 0.7 | 10.6 | 10.5 | 4.5 | 9.1 | 19.4 | 9.4 | 3 | 2 | 3 | 4400 | FLEM-12-W | 12 | CAD | 请求报价 |
材质、表面处理
| FLEMS-A | |
|---|---|
| 主体 | SUS303 |
| 内六角圆柱头螺栓 强度等级 |
相当于SUS304 A2-70 |
| 垫圈 | SUS304 |
| 球面垫圈 | SUS303 |
特点
- 对设备、装置等的平台进行水平调整的组合式零件。
- 不锈钢制。耐腐蚀性优良。
- 只需使用一个零件即可进行平台的水平调整和固定。
- 通过球面垫圈，最多可容许平台倾斜±1°。
- 主体和球面垫圈合为一体，可防止球面垫圈脱落、遗失。
- 由于球面垫圈的外径小于主体螺纹的牙底直径，因此不仅可从平台的下面安装，还可从上面安装。
- 请使用专用扳手FLEM-W进行水平调整。
使用注意事项

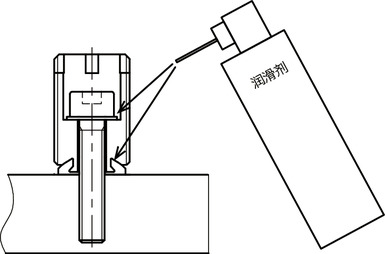

为防止滑动面磨损，请定期涂抹润滑剂。
安装

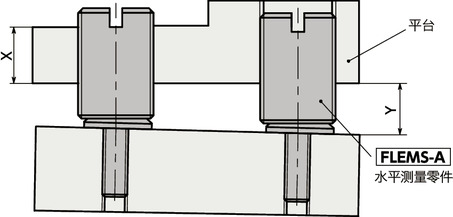

进行水平调整的平台的厚度（X）及安装面与平台的间隙（Y）请参考下表值。单位 : mm
| 型号 | X min. | Y max. |
|---|---|---|
| FLEMS-M12-1-4.5-A | 8 | 8 |
| FLEMS-M18-1-7-A | 12 | 13 |
| FLEMS-M24-1.5-9-A | 16 | 16 |
水平测量零件的原理

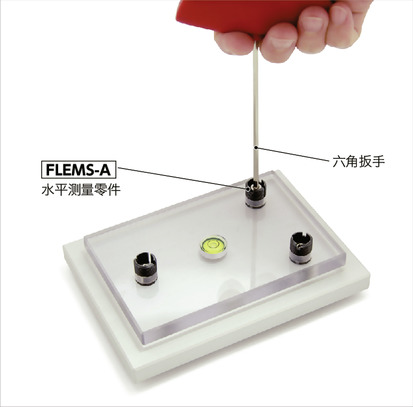

使用例
对平台等进行水平调整时

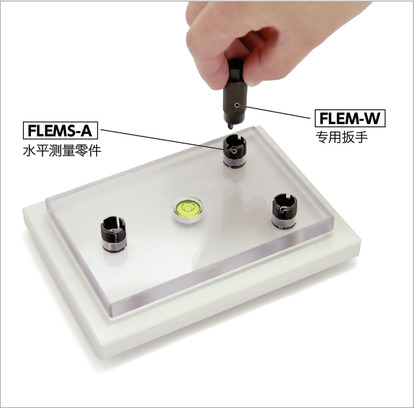

①请在旋松FLEMS-A的内六角螺栓的状态下，使用专用扳手FLEM-W旋转主体，调整平台高度。可通过调整配置在3处的FLEMS-A，对平台进行水平调整。通过附带的球面垫圈，最多可容许平台倾斜±1°。
