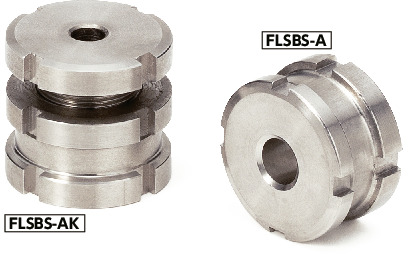

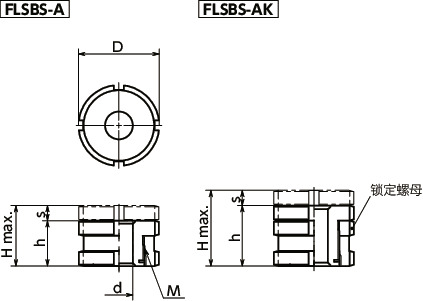

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
D | d | M（细牙） 螺纹公称直径 |
螺距 | h | H max. | s | 安装螺丝的 公称直径＊1 |
静态容许载荷 （N）＊2 |
安装螺丝 紧固后的 静态容许载荷（N）＊3 |
专用挂钩扳钳 FLS-W（另售） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLSBS-25-6.6-A | - | 25 | 6.6 | M15 | 1 | 15 | 19 | 4 | M6 | 27100 | 20700 | FLS-A25-28-W | 43 | CAD | 请求报价 |
| FLSBS-32-6.6-A | - | 32 | 6.6 | M20 | 1 | 18 | 23 | 5 | M6 | 43400 | 37000 | FLS-A30-32-W | 93 | CAD | 请求报价 |
| FLSBS-32-9-A | - | 32 | 9 | M20 | 1 | 18 | 23 | 5 | M8 | 43400 | 31800 | FLS-A30-32-W | 87 | CAD | 请求报价 |
| FLSBS-32-11-A | - | 32 | 11 | M20 | 1 | 18 | 23 | 5 | M10 | 43400 | 25100 | FLS-A30-32-W | 80 | CAD | 请求报价 |
| FLSBS-45-11-A | - | 45 | 11 | M30 | 1.5 | 22 | 29 | 7 | M10 | 84000 | 65700 | FLS-A45-50-W | 216 | CAD | 请求报价 |
| FLSBS-45-13.5-A | - | 45 | 13.5 | M30 | 1.5 | 22 | 29 | 7 | M12 | 84000 | 57400 | FLS-A45-50-W | 207 | CAD | 请求报价 |
| FLSBS-45-17.5-A | - | 45 | 17.5 | M30 | 1.5 | 22 | 29 | 7 | M16 | 84000 | 34500 | FLS-A45-50-W | 188 | CAD | 请求报价 |
| FLSBS-58-17.5-A | - | 58 | 17.5 | M40 | 1.5 | 28 | 37 | 9 | M16 | 148000 | 98000 | FLS-A58-62-W | 450 | CAD | 请求报价 |
| FLSBS-58-22-A | - | 58 | 22 | M40 | 1.5 | 28 | 37 | 9 | M20 | 148000 | 70000 | FLS-A58-62-W | 395 | CAD | 请求报价 |
| FLSBS-58-26-A | - | 58 | 26 | M40 | 1.5 | 28 | 37 | 9 | M24 | 148000 | 36000 | FLS-A58-62-W | 386 | CAD | 请求报价 |
| FLSBS-70-22-A | - | 70 | 22 | M50 | 1.5 | 33 | 43 | 10 | M20 | 225000 | 147000 | FLS-A68-75-W | 788 | CAD | 请求报价 |
| FLSBS-70-26-A | - | 70 | 26 | M50 | 1.5 | 33 | 43 | 10 | M24 | 225000 | 113000 | FLS-A68-75-W | 744 | CAD | 请求报价 |
| FLSBS-70-33-A | - | 70 | 33 | M50 | 1.5 | 33 | 43 | 10 | M30 | 225000 | 48000 | FLS-A68-75-W | 688 | CAD | 请求报价 |
| FLSBS-80-26-A | - | 80 | 26 | M60 | 2 | 38 | 50 | 12 | M24 | 323000 | 211000 | FLS-A80-90-W | 1135 | CAD | 请求报价 |
| FLSBS-80-33-A | - | 80 | 33 | M60 | 2 | 38 | 50 | 12 | M30 | 323000 | 146000 | FLS-A80-90-W | 1060 | CAD | 请求报价 |
| FLSBS-80-39-A | - | 80 | 39 | M60 | 2 | 38 | 50 | 12 | M36 | 323000 | 65000 | FLS-A80-90-W | 965 | CAD | 请求报价 |
| FLSBS-25-6.6-AK | ○ | 25 | 6.6 | M15 | 1 | 20 | 24 | 4 | M6 | 27100 | 20700 | FLS-A25-28-W | 59 | CAD | 请求报价 |
| FLSBS-32-6.6-AK | ○ | 32 | 6.6 | M20 | 1 | 24 | 29 | 5 | M6 | 43400 | 37000 | FLS-A30-32-W | 128 | CAD | 请求报价 |
| FLSBS-32-9-AK | ○ | 32 | 9 | M20 | 1 | 24 | 29 | 5 | M8 | 43400 | 31800 | FLS-A30-32-W | 118 | CAD | 请求报价 |
| FLSBS-32-11-AK | ○ | 32 | 11 | M20 | 1 | 24 | 29 | 5 | M10 | 43400 | 25100 | FLS-A30-32-W | 114 | CAD | 请求报价 |
| FLSBS-45-11-AK | ○ | 45 | 11 | M30 | 1.5 | 29 | 36 | 7 | M10 | 84000 | 65700 | FLS-A45-50-W | 318 | CAD | 请求报价 |
| FLSBS-45-13.5-AK | ○ | 45 | 13.5 | M30 | 1.5 | 29 | 36 | 7 | M12 | 84000 | 57400 | FLS-A45-50-W | 280 | CAD | 请求报价 |
| FLSBS-45-17.5-AK | ○ | 45 | 17.5 | M30 | 1.5 | 29 | 36 | 7 | M16 | 84000 | 34500 | FLS-A45-50-W | 254 | CAD | 请求报价 |
| FLSBS-58-17.5-AK | ○ | 58 | 17.5 | M40 | 1.5 | 37 | 46 | 9 | M16 | 148000 | 98000 | FLS-A58-62-W | 665 | CAD | 请求报价 |
| FLSBS-58-22-AK | ○ | 58 | 22 | M40 | 1.5 | 37 | 46 | 9 | M20 | 148000 | 70000 | FLS-A58-62-W | 618 | CAD | 请求报价 |
| FLSBS-58-26-AK | ○ | 58 | 26 | M40 | 1.5 | 37 | 46 | 9 | M24 | 148000 | 36000 | FLS-A58-62-W | 577 | CAD | 请求报价 |
| FLSBS-70-22-AK | ○ | 70 | 22 | M50 | 1.5 | 44 | 54 | 10 | M20 | 225000 | 147000 | FLS-A68-75-W | 1153 | CAD | 请求报价 |
| FLSBS-70-26-AK | ○ | 70 | 26 | M50 | 1.5 | 44 | 54 | 10 | M24 | 225000 | 113000 | FLS-A68-75-W | 1087 | CAD | 请求报价 |
| FLSBS-70-33-AK | ○ | 70 | 33 | M50 | 1.5 | 44 | 54 | 10 | M30 | 225000 | 48000 | FLS-A68-75-W | 974 | CAD | 请求报价 |
| FLSBS-80-26-AK | ○ | 80 | 26 | M60 | 2 | 49 | 61 | 12 | M24 | 323000 | 211000 | FLS-A80-90-W | 1565 | CAD | 请求报价 |
| FLSBS-80-33-AK | ○ | 80 | 33 | M60 | 2 | 49 | 61 | 12 | M30 | 323000 | 146000 | FLS-A80-90-W | 1440 | CAD | 请求报价 |
| FLSBS-80-39-AK | ○ | 80 | 39 | M60 | 2 | 49 | 61 | 12 | M36 | 323000 | 65000 | FLS-A80-90-W | 1314 | CAD | 请求报价 |
＊1： 不附带安装螺丝。
＊2： 静态容许载荷为没有考虑安装螺丝轴向力的值。表中数值非保证值，仅供参考。
＊3： 对于强度等级A2-70的安装螺丝，以安全率0.7紧固时的值。表中数值非保证值，仅供参考。
材质、表面处理
| FLSBS | |
|---|---|
| 主体 | SUS303 |
特点
- 对设备、装置等的平台进行高度调整的组合式零件。
- 不锈钢制。耐腐蚀性优良。
- 使用细牙螺纹，因此可精密、正确地进行高度调整。
-
FLSBS在进行高度调节后，紧固安装螺丝，就可以利用其轴向力将其固定。
松开安装螺丝时，如要切实防止高度偏离，请选择带锁定螺母。
| 产品符号 | 锁定螺母 |
|---|---|
| FLSBS-A | 无 |
| FLSBS-AK | 有 |
- 调整高度时，请使用专用挂钩扳钳FLS-W（另售）或符合D尺寸的市售挂钩扳钳。
使用注意事项
静态容许载荷为没有考虑安装螺丝轴向力的值。静态容许载荷减去要使用的安装螺丝轴向力后的值就是相对于工件的静态容许载荷。计算例子（考虑安装螺丝的轴向力的情形）
＜条件＞在FLSBS-45-13.5-A上使用M12的安装螺丝时。
静态容许载荷：84000N
安装螺丝：M12（强度等级 A2-70）
安装螺丝的容许最大轴向力
＝0.2％承压力×安装螺丝有效截面积×安装螺丝的安全率
＝450N/mm2×84.3mm2×0.7
＝26555N
相对于工件的静态容许载荷
＝静态容许载荷－安装螺丝的容许最大轴向力
＝84000N－26555N
＝57445N
