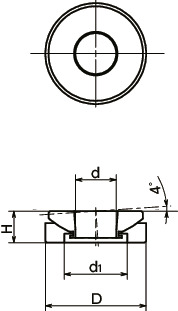

形状図
尺寸・CAD
单位 : mm
| 型号 | D | d | d1 | H | 安装螺丝的最大公称直径＊1 | 静态容许载荷（N）＊2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| FLSDS-25 | 25±0.2 | 8.5 | 15±0.2 | 8 | M8 | 27100 | 23 | CAD | 请求报价 |
| FLSDS-32 | 32±0.3 | 13 | 20±0.2 | 10 | M10 | 43400 | 45 | CAD | 请求报价 |
| FLSDS-45 | 45-0.5～+0.3 | 20 | 30±0.2 | 12.5 | M16 | 84000 | 105 | CAD | 请求报价 |
| FLSDS-58 | 58-1～+0.3 | 29 | 38±0.3 | 16 | M24 | 148000 | 217 | CAD | 请求报价 |
| FLSDS-70 | 70-1～+0.3 | 36 | 48±0.3 | 20 | M30 | 225000 | 372 | CAD | 请求报价 |
| FLSDS-80 | 80-1.2～+0.3 | 44 | 61±0.3 | 20 | M36 | 323000 | 427 | CAD | 请求报价 |
| FLSDS-105 | 105-1.6～+0.3 | 58 | 78±0.3 | 25 | M48 | 546000 | 940 | CAD | 请求报价 |
＊1： 不附带安装螺丝。
＊2： 表中静态容许载荷仅供参考，并非保证值。
材质、表面处理
| FLSDS | |
|---|---|
| 主体 | SUS303 |
特点

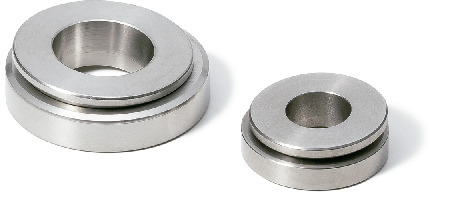

- 凹零件和凸零件一体化的球面垫圈。
拆卸后也不分离，可有效预防零件丢失。 - 吸收最大4°的螺栓与底座面的倾斜。
- 不锈钢制。耐腐蚀性优良。
- 与调平组件组合使用，可轻松地对设备、装置等的平台进行水平调整。
