FLSDS-70

球面垫圈 - 一体构造型

Spherical Washer - Integrated Structure Type

安全注意事项

符号RoHS指令

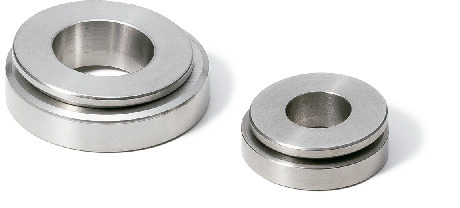

FLSDS球面垫圈 - 一体构造型

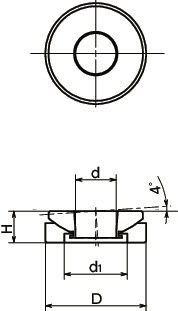

形状図

FLSDS 寸法図

单位 : mm

型号 D d d1 H 安装螺丝的最大公称直径＊1 静态容许载荷（N）＊2 质量
（g）		 CAD下载 请求报价
FLSDS-70 70-1～+0.3 36 48±0.3 20 M30 225000 372 CAD 请求报价

＊1：　不附带安装螺丝。
＊2：　表中静态容许载荷仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FLSDS
主体 SUS303

特点

  • 凹零件和凸零件一体化的球面垫圈。
    拆卸后也不分离，可有效预防零件丢失。
  • 吸收最大4°的螺栓与底座面的倾斜。
  • 不锈钢制。耐腐蚀性优良。
  • 与调平组件组合使用，可轻松地对设备、装置等的平台进行水平调整。
