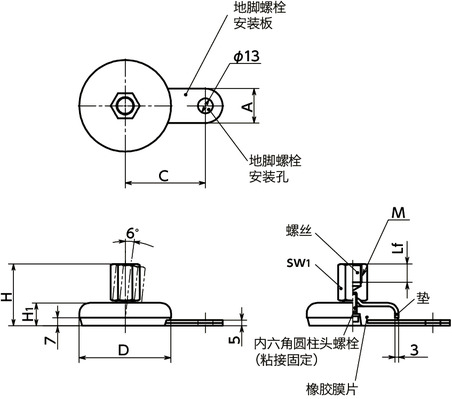

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | H1 | C | A | sw1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNAFS-50-M8-40-B1-X | 50 | M8 | 1.25 | 8 | 40 | 18 | 45 | 25 | 14 | 8000 | 130 | CAD | 请求报价 |
| FNAFS-50-M10-43-B1-X | 50 | M10 | 1.5 | 10 | 43 | 18 | 45 | 25 | 14 | 13000 | 131 | CAD | 请求报价 |
| FNAFS-50-M12-47-B1-X | 50 | M12 | 1.75 | 12 | 47 | 18 | 45 | 25 | 17 | 20000 | 159 | CAD | 请求报价 |
| FNAFS-50-M16-52-B1-X | 50 | M16 | 2 | 16 | 52 | 18 | 45 | 25 | 22 | 28000 | 223 | CAD | 请求报价 |
| FNAFS-60-M8-41-B1-X | 60 | M8 | 1.25 | 8 | 41 | 19 | 50 | 25 | 14 | 8000 | 170 | CAD | 请求报价 |
| FNAFS-60-M10-44-B1-X | 60 | M10 | 1.5 | 10 | 44 | 19 | 50 | 25 | 14 | 13000 | 171 | CAD | 请求报价 |
| FNAFS-60-M12-48-B1-X | 60 | M12 | 1.75 | 12 | 48 | 19 | 50 | 25 | 17 | 20000 | 202 | CAD | 请求报价 |
| FNAFS-60-M16-53-B1-X | 60 | M16 | 2 | 16 | 53 | 19 | 50 | 25 | 22 | 28000 | 265 | CAD | 请求报价 |
| FNAFS-80-M8-42-B1-X | 80 | M8 | 1.25 | 8 | 42 | 20 | 70 | 30 | 14 | 8000 | 300 | CAD | 请求报价 |
| FNAFS-80-M10-45-B1-X | 80 | M10 | 1.5 | 10 | 45 | 20 | 70 | 30 | 14 | 13000 | 301 | CAD | 请求报价 |
| FNAFS-80-M12-49-B1-X | 80 | M12 | 1.75 | 12 | 49 | 20 | 70 | 30 | 17 | 15000 | 321 | CAD | 请求报价 |
| FNAFS-80-M16-54-B1-X | 80 | M16 | 2 | 16 | 54 | 20 | 70 | 30 | 22 | 19000 | 364 | CAD | 请求报价 |
| FNAFS-80-M20-62-B1-X | 80 | M20 | 2.5 | 20 | 62 | 20 | 70 | 30 | 27 | 19000 | 440 | CAD | 请求报价 |
| FNAFS-100-M8-43-B1-X | 100 | M8 | 1.25 | 8 | 43 | 21 | 80 | 30 | 14 | 8000 | 440 | CAD | 请求报价 |
| FNAFS-100-M10-46-B1-X | 100 | M10 | 1.5 | 10 | 46 | 21 | 80 | 30 | 14 | 13000 | 441 | CAD | 请求报价 |
| FNAFS-100-M12-50-B1-X | 100 | M12 | 1.75 | 12 | 50 | 21 | 80 | 30 | 17 | 17000 | 461 | CAD | 请求报价 |
| FNAFS-100-M16-55-B1-X | 100 | M16 | 2 | 16 | 55 | 21 | 80 | 30 | 22 | 17000 | 504 | CAD | 请求报价 |
| FNAFS-100-M20-63-B1-X | 100 | M20 | 2.5 | 20 | 63 | 21 | 80 | 30 | 27 | 17000 | 580 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FNAFS-X | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 地脚螺栓 安装板 |
SUS304 |
| 橡胶膜片 | NBR（黑）肖氏硬度A80±5 |
| 内六角圆柱头螺栓 | 不锈钢 |
特点

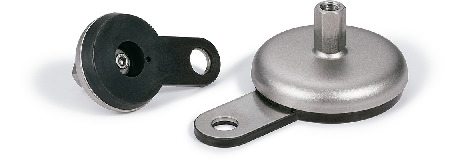

- 耐久性优良的金属制调平调节器。
- 附带与橡胶膜片采用一体式结构的地脚螺栓安装板。可用于在地面上固定。可有效防止因冲击和振动导致的设备、装置错位。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫最大可倾斜6°。适用于倾斜面。
