调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整

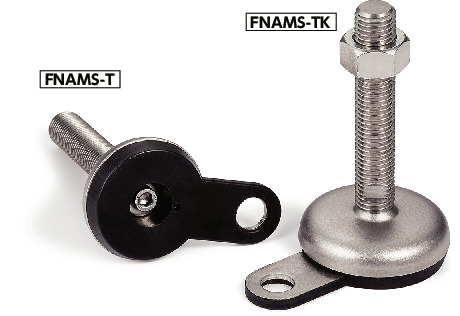

Leveling Adjuster with Wrench Flat at the Bottom - for use with Anchor Bolt

FNAMS-T

安全注意事项

符号RoHS指令

FNAMS-T调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

FNAMS-T调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
50
60
80
100
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H L1 H1 C A sw1 sw2 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FNAMS-50-M16-75-B1-T 无 50 M16 2 75 32 - 18 45 25 12 - 28000 197 CAD 请求报价
FNAMS-50-M16-100-B1-T 无 50 M16 2 100 32 - 18 45 25 12 - 28000 231 CAD 请求报价
FNAMS-50-M16-125-B1-T 无 50 M16 2 125 32 - 18 45 25 12 - 28000 260 CAD 请求报价
FNAMS-50-M16-150-B1-T 无 50 M16 2 150 32 - 18 45 25 12 - 28000 300 CAD 请求报价
FNAMS-50-M16-200-B1-T 无 50 M16 2 200 32 - 18 45 25 12 - 28000 340 CAD 请求报价
FNAMS-60-M16-75-B1-T 无 60 M16 2 75 33 - 19 50 25 12 - 28000 247 CAD 请求报价
FNAMS-60-M16-100-B1-T 无 60 M16 2 100 33 - 19 50 25 12 - 28000 281 CAD 请求报价
FNAMS-60-M16-125-B1-T 无 60 M16 2 125 33 - 19 50 25 12 - 28000 310 CAD 请求报价
FNAMS-60-M16-150-B1-T 无 60 M16 2 150 33 - 19 50 25 12 - 28000 350 CAD 请求报价
FNAMS-60-M16-200-B1-T 无 60 M16 2 200 33 - 19 50 25 12 - 28000 390 CAD 请求报价
FNAMS-80-M16-75-B1-T 无 80 M16 2 75 34 - 20 70 30 12 - 19000 337 CAD 请求报价
FNAMS-80-M16-100-B1-T 无 80 M16 2 100 34 - 20 70 30 12 - 19000 371 CAD 请求报价
FNAMS-80-M16-125-B1-T 无 80 M16 2 125 34 - 20 70 30 12 - 19000 400 CAD 请求报价
FNAMS-80-M16-150-B1-T 无 80 M16 2 150 34 - 20 70 30 12 - 19000 440 CAD 请求报价
FNAMS-80-M16-200-B1-T 无 80 M16 2 200 34 - 20 70 30 12 - 19000 480 CAD 请求报价
FNAMS-80-M20-75-B1-T 无 80 M20 2.5 75 35 - 20 70 30 15 - 19000 417 CAD 请求报价
FNAMS-80-M20-100-B1-T 无 80 M20 2.5 100 35 - 20 70 30 15 - 19000 470 CAD 请求报价
FNAMS-80-M20-125-B1-T 无 80 M20 2.5 125 35 - 20 70 30 15 - 19000 523 CAD 请求报价
FNAMS-80-M20-150-B1-T 无 80 M20 2.5 150 35 - 20 70 30 15 - 19000 576 CAD 请求报价
FNAMS-80-M20-200-B1-T 无 80 M20 2.5 200 35 - 20 70 30 15 - 19000 681 CAD 请求报价
FNAMS-80-M24-100-B1-T 无 80 M24 3 100 38 - 20 70 30 19 - 19000 573 CAD 请求报价
FNAMS-80-M24-125-B1-T 无 80 M24 3 125 38 - 20 70 30 19 - 19000 649 CAD 请求报价
FNAMS-80-M24-150-B1-T 无 80 M24 3 150 38 - 20 70 30 19 - 19000 725 CAD 请求报价
FNAMS-80-M24-200-B1-T 无 80 M24 3 200 38 - 20 70 30 19 - 19000 878 CAD 请求报价
FNAMS-100-M16-75-B1-T 无 100 M16 2 75 35 - 21 80 30 12 - 17000 497 CAD 请求报价
FNAMS-100-M16-100-B1-T 无 100 M16 2 100 35 - 21 80 30 12 - 17000 531 CAD 请求报价
FNAMS-100-M16-125-B1-T 无 100 M16 2 125 35 - 21 80 30 12 - 17000 560 CAD 请求报价
FNAMS-100-M16-150-B1-T 无 100 M16 2 150 35 - 21 80 30 12 - 17000 600 CAD 请求报价
FNAMS-100-M16-200-B1-T 无 100 M16 2 200 35 - 21 80 30 12 - 17000 640 CAD 请求报价
FNAMS-100-M20-75-B1-T 无 100 M20 2.5 75 36 - 21 80 30 15 - 17000 557 CAD 请求报价
FNAMS-100-M20-100-B1-T 无 100 M20 2.5 100 36 - 21 80 30 15 - 17000 610 CAD 请求报价
FNAMS-100-M20-125-B1-T 无 100 M20 2.5 125 36 - 21 80 30 15 - 17000 663 CAD 请求报价
FNAMS-100-M20-150-B1-T 无 100 M20 2.5 150 36 - 21 80 30 15 - 17000 716 CAD 请求报价
FNAMS-100-M20-200-B1-T 无 100 M20 2.5 200 36 - 21 80 30 15 - 17000 821 CAD 请求报价
FNAMS-100-M24-100-B1-T 无 100 M24 3 100 39 - 21 80 30 19 - 17000 713 CAD 请求报价
FNAMS-100-M24-125-B1-T 无 100 M24 3 125 39 - 21 80 30 19 - 17000 789 CAD 请求报价
FNAMS-100-M24-150-B1-T 无 100 M24 3 150 39 - 21 80 30 19 - 17000 865 CAD 请求报价
FNAMS-100-M24-200-B1-T 无 100 M24 3 200 39 - 21 80 30 19 - 17000 1018 CAD 请求报价
FNAMS-50-M16-75-B1-TK 有 50 M16 2 75 32 14.8 18 45 25 12 24 28000 226 CAD 请求报价
FNAMS-50-M16-100-B1-TK 有 50 M16 2 100 32 14.8 18 45 25 12 24 28000 260 CAD 请求报价
FNAMS-50-M16-125-B1-TK 有 50 M16 2 125 32 14.8 18 45 25 12 24 28000 289 CAD 请求报价
FNAMS-50-M16-150-B1-TK 有 50 M16 2 150 32 14.8 18 45 25 12 24 28000 329 CAD 请求报价
FNAMS-50-M16-200-B1-TK 有 50 M16 2 200 32 14.8 18 45 25 12 24 28000 369 CAD 请求报价
FNAMS-60-M16-75-B1-TK 有 60 M16 2 75 33 14.8 19 50 25 12 24 28000 276 CAD 请求报价
FNAMS-60-M16-100-B1-TK 有 60 M16 2 100 33 14.8 19 50 25 12 24 28000 310 CAD 请求报价
FNAMS-60-M16-125-B1-TK 有 60 M16 2 125 33 14.8 19 50 25 12 24 28000 339 CAD 请求报价
FNAMS-60-M16-150-B1-TK 有 60 M16 2 150 33 14.8 19 50 25 12 24 28000 379 CAD 请求报价
FNAMS-60-M16-200-B1-TK 有 60 M16 2 200 33 14.8 19 50 25 12 24 28000 419 CAD 请求报价
FNAMS-80-M16-75-B1-TK 有 80 M16 2 75 34 14.8 20 70 30 12 24 19000 366 CAD 请求报价
FNAMS-80-M16-100-B1-TK 有 80 M16 2 100 34 14.8 20 70 30 12 24 19000 400 CAD 请求报价
FNAMS-80-M16-125-B1-TK 有 80 M16 2 125 34 14.8 20 70 30 12 24 19000 429 CAD 请求报价
FNAMS-80-M16-150-B1-TK 有 80 M16 2 150 34 14.8 20 70 30 12 24 19000 469 CAD 请求报价
FNAMS-80-M16-200-B1-TK 有 80 M16 2 200 34 14.8 20 70 30 12 24 19000 509 CAD 请求报价
FNAMS-80-M20-75-B1-TK 有 80 M20 2.5 75 35 18 20 70 30 15 30 19000 469 CAD 请求报价
FNAMS-80-M20-100-B1-TK 有 80 M20 2.5 100 35 18 20 70 30 15 30 19000 522 CAD 请求报价
FNAMS-80-M20-125-B1-TK 有 80 M20 2.5 125 35 18 20 70 30 15 30 19000 575 CAD 请求报价
FNAMS-80-M20-150-B1-TK 有 80 M20 2.5 150 35 18 20 70 30 15 30 19000 628 CAD 请求报价
FNAMS-80-M20-200-B1-TK 有 80 M20 2.5 200 35 18 20 70 30 15 30 19000 733 CAD 请求报价
FNAMS-80-M24-100-B1-TK 有 80 M24 3 100 38 21.5 20 70 30 19 36 19000 665 CAD 请求报价
FNAMS-80-M24-125-B1-TK 有 80 M24 3 125 38 21.5 20 70 30 19 36 19000 741 CAD 请求报价
FNAMS-80-M24-150-B1-TK 有 80 M24 3 150 38 21.5 20 70 30 19 36 19000 817 CAD 请求报价
FNAMS-80-M24-200-B1-TK 有 80 M24 3 200 38 21.5 20 70 30 19 36 19000 970 CAD 请求报价
FNAMS-100-M16-75-B1-TK 有 100 M16 2 75 35 14.8 21 80 30 12 24 17000 526 CAD 请求报价
FNAMS-100-M16-100-B1-TK 有 100 M16 2 100 35 14.8 21 80 30 12 24 17000 560 CAD 请求报价
FNAMS-100-M16-125-B1-TK 有 100 M16 2 125 35 14.8 21 80 30 12 24 17000 589 CAD 请求报价
FNAMS-100-M16-150-B1-TK 有 100 M16 2 150 35 14.8 21 80 30 12 24 17000 629 CAD 请求报价
FNAMS-100-M16-200-B1-TK 有 100 M16 2 200 35 14.8 21 80 30 12 24 17000 669 CAD 请求报价
FNAMS-100-M20-75-B1-TK 有 100 M20 2.5 75 36 18 21 80 30 15 30 17000 609 CAD 请求报价
FNAMS-100-M20-100-B1-TK 有 100 M20 2.5 100 36 18 21 80 30 15 30 17000 662 CAD 请求报价
FNAMS-100-M20-125-B1-TK 有 100 M20 2.5 125 36 18 21 80 30 15 30 17000 715 CAD 请求报价
FNAMS-100-M20-150-B1-TK 有 100 M20 2.5 150 36 18 21 80 30 15 30 17000 768 CAD 请求报价
FNAMS-100-M20-200-B1-TK 有 100 M20 2.5 200 36 18 21 80 30 15 30 17000 873 CAD 请求报价
FNAMS-100-M24-100-B1-TK 有 100 M24 3 100 39 21.5 21 80 30 19 36 17000 805 CAD 请求报价
FNAMS-100-M24-125-B1-TK 有 100 M24 3 125 39 21.5 21 80 30 19 36 17000 881 CAD 请求报价
FNAMS-100-M24-150-B1-TK 有 100 M24 3 150 39 21.5 21 80 30 19 36 17000 957 CAD 请求报价
FNAMS-100-M24-200-B1-TK 有 100 M24 3 200 39 21.5 21 80 30 19 36 17000 1110 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FNAMS-T FNAMS-TK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
地脚螺栓
安装板		 SUS304 SUS304
橡胶膜片 NBR（黑）肖氏硬度A80±5 NBR（黑）肖氏硬度A80±5
内六角圆柱头螺栓 不锈钢 不锈钢
锁定螺母 - SUS304

特点

  • 耐久性优良的金属制调平调节器。
  • 请利用螺纹部的对边宽度来进行设备、装置的高度调整。
  • 附带与橡胶膜片采用一体式结构的地脚螺栓安装板。可用于在地面上固定。可有效防止因冲击和振动导致的设备、装置错位。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FNAMS-T 无
FNAMS-TK 有

型号列表

FNAMS-100-M16-B1-T

FNAMS-100-M16-B1-TK

FNAMS-100-M20-B1-T

FNAMS-100-M20-B1-TK

FNAMS-100-M24-B1-T

FNAMS-100-M24-B1-TK

FNAMS-50-M16-B1-T

FNAMS-50-M16-B1-TK

FNAMS-60-M16-B1-T

FNAMS-60-M16-B1-TK

FNAMS-80-M16-B1-T

FNAMS-80-M16-B1-TK

FNAMS-80-M20-B1-T

FNAMS-80-M20-B1-TK

FNAMS-80-M24-B1-T

FNAMS-80-M24-B1-TK
