调平调节器（外螺纹） - 地脚螺栓固定型 - 带六角头

Leveling Adjuster with Hexagon Head - for use with Anchor Bolt

FNAMS-V

安全注意事项

符号RoHS指令

FNAMS-V调平调节器（外螺纹） - 地脚螺栓固定型 - 带六角头

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

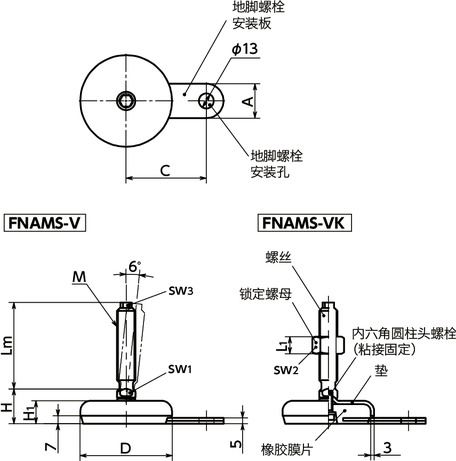

FNAMS-V调平调节器（外螺纹） - 地脚螺栓固定型 - 带六角头寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
60
80
100
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H L1 H1 C A sw1 sw2 sw3 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FNAMS-60-M16-75-B1-V 无 60 M16 2 75 30 - 19 50 25 12 - 10 27000 261 CAD 请求报价
FNAMS-60-M16-100-B1-V 无 60 M16 2 100 30 - 19 50 25 12 - 10 27000 295 CAD 请求报价
FNAMS-60-M16-125-B1-V 无 60 M16 2 125 30 - 19 50 25 12 - 10 27000 324 CAD 请求报价
FNAMS-60-M16-150-B1-V 无 60 M16 2 150 30 - 19 50 25 12 - 10 27000 364 CAD 请求报价
FNAMS-80-M16-75-B1-V 无 80 M16 2 75 31 - 20 70 30 12 - 10 24000 381 CAD 请求报价
FNAMS-80-M16-100-B1-V 无 80 M16 2 100 31 - 20 70 30 12 - 10 24000 415 CAD 请求报价
FNAMS-80-M16-125-B1-V 无 80 M16 2 125 31 - 20 70 30 12 - 10 24000 444 CAD 请求报价
FNAMS-80-M16-150-B1-V 无 80 M16 2 150 31 - 20 70 30 12 - 10 24000 484 CAD 请求报价
FNAMS-80-M20-100-B1-V 无 80 M20 2.5 100 32 - 20 70 30 16 - 13 24000 513 CAD 请求报价
FNAMS-80-M20-125-B1-V 无 80 M20 2.5 125 32 - 20 70 30 16 - 13 24000 566 CAD 请求报价
FNAMS-80-M20-150-B1-V 无 80 M20 2.5 150 32 - 20 70 30 16 - 13 24000 619 CAD 请求报价
FNAMS-80-M20-200-B1-V 无 80 M20 2.5 200 32 - 20 70 30 16 - 13 24000 724 CAD 请求报价
FNAMS-80-M24-100-B1-V 无 80 M24 3 100 35 - 20 70 30 20 - 17 24000 610 CAD 请求报价
FNAMS-80-M24-150-B1-V 无 80 M24 3 150 35 - 20 70 30 20 - 17 24000 762 CAD 请求报价
FNAMS-80-M24-200-B1-V 无 80 M24 3 200 35 - 20 70 30 20 - 17 24000 915 CAD 请求报价
FNAMS-100-M16-75-B1-V 无 100 M16 2 75 32 - 21 80 30 12 - 10 21000 541 CAD 请求报价
FNAMS-100-M16-100-B1-V 无 100 M16 2 100 32 - 21 80 30 12 - 10 21000 575 CAD 请求报价
FNAMS-100-M16-125-B1-V 无 100 M16 2 125 32 - 21 80 30 12 - 10 21000 604 CAD 请求报价
FNAMS-100-M16-150-B1-V 无 100 M16 2 150 32 - 21 80 30 12 - 10 21000 644 CAD 请求报价
FNAMS-100-M20-100-B1-V 无 100 M20 2.5 100 33 - 21 80 30 16 - 13 21000 653 CAD 请求报价
FNAMS-100-M20-125-B1-V 无 100 M20 2.5 125 33 - 21 80 30 16 - 13 21000 706 CAD 请求报价
FNAMS-100-M20-150-B1-V 无 100 M20 2.5 150 33 - 21 80 30 16 - 13 21000 759 CAD 请求报价
FNAMS-100-M20-200-B1-V 无 100 M20 2.5 200 33 - 21 80 30 16 - 13 21000 864 CAD 请求报价
FNAMS-100-M24-100-B1-V 无 100 M24 3 100 36 - 21 80 30 20 - 17 21000 750 CAD 请求报价
FNAMS-100-M24-150-B1-V 无 100 M24 3 150 36 - 21 80 30 20 - 17 21000 902 CAD 请求报价
FNAMS-100-M24-200-B1-V 无 100 M24 3 200 36 - 21 80 30 20 - 17 21000 1055 CAD 请求报价
FNAMS-60-M16-75-B1-VK 有 60 M16 2 75 30 14.8 19 50 25 12 24 10 27000 290 CAD 请求报价
FNAMS-60-M16-100-B1-VK 有 60 M16 2 100 30 14.8 19 50 25 12 24 10 27000 324 CAD 请求报价
FNAMS-60-M16-125-B1-VK 有 60 M16 2 125 30 14.8 19 50 25 12 24 10 27000 353 CAD 请求报价
FNAMS-60-M16-150-B1-VK 有 60 M16 2 150 30 14.8 19 50 25 12 24 10 27000 393 CAD 请求报价
FNAMS-80-M16-75-B1-VK 有 80 M16 2 75 31 14.8 20 70 30 12 24 10 24000 410 CAD 请求报价
FNAMS-80-M16-100-B1-VK 有 80 M16 2 100 31 14.8 20 70 30 12 24 10 24000 444 CAD 请求报价
FNAMS-80-M16-125-B1-VK 有 80 M16 2 125 31 14.8 20 70 30 12 24 10 24000 473 CAD 请求报价
FNAMS-80-M16-150-B1-VK 有 80 M16 2 150 31 14.8 20 70 30 12 24 10 24000 513 CAD 请求报价
FNAMS-80-M20-100-B1-VK 有 80 M20 2.5 100 32 18 20 70 30 16 30 13 24000 565 CAD 请求报价
FNAMS-80-M20-125-B1-VK 有 80 M20 2.5 125 32 18 20 70 30 16 30 13 24000 618 CAD 请求报价
FNAMS-80-M20-150-B1-VK 有 80 M20 2.5 150 32 18 20 70 30 16 30 13 24000 671 CAD 请求报价
FNAMS-80-M20-200-B1-VK 有 80 M20 2.5 200 32 18 20 70 30 16 30 13 24000 776 CAD 请求报价
FNAMS-80-M24-100-B1-VK 有 80 M24 3 100 35 21.5 20 70 30 20 36 17 24000 702 CAD 请求报价
FNAMS-80-M24-150-B1-VK 有 80 M24 3 150 35 21.5 20 70 30 20 36 17 24000 854 CAD 请求报价
FNAMS-80-M24-200-B1-VK 有 80 M24 3 200 35 21.5 20 70 30 20 36 17 24000 1007 CAD 请求报价
FNAMS-100-M16-75-B1-VK 有 100 M16 2 75 32 14.8 21 80 30 12 24 10 21000 570 CAD 请求报价
FNAMS-100-M16-100-B1-VK 有 100 M16 2 100 32 14.8 21 80 30 12 24 10 21000 604 CAD 请求报价
FNAMS-100-M16-125-B1-VK 有 100 M16 2 125 32 14.8 21 80 30 12 24 10 21000 633 CAD 请求报价
FNAMS-100-M16-150-B1-VK 有 100 M16 2 150 32 14.8 21 80 30 12 24 10 21000 673 CAD 请求报价
FNAMS-100-M20-100-B1-VK 有 100 M20 2.5 100 33 18 21 80 30 16 30 13 21000 705 CAD 请求报价
FNAMS-100-M20-125-B1-VK 有 100 M20 2.5 125 33 18 21 80 30 16 30 13 21000 758 CAD 请求报价
FNAMS-100-M20-150-B1-VK 有 100 M20 2.5 150 33 18 21 80 30 16 30 13 21000 811 CAD 请求报价
FNAMS-100-M20-200-B1-VK 有 100 M20 2.5 200 33 18 21 80 30 16 30 13 21000 916 CAD 请求报价
FNAMS-100-M24-100-B1-VK 有 100 M24 3 100 36 21.5 21 80 30 20 36 17 21000 842 CAD 请求报价
FNAMS-100-M24-150-B1-VK 有 100 M24 3 150 36 21.5 21 80 30 20 36 17 21000 994 CAD 请求报价
FNAMS-100-M24-200-B1-VK 有 100 M24 3 200 36 21.5 21 80 30 20 36 17 21000 1147 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FNAMS-V FNAMS-VK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
地脚螺栓
安装板		 SUS304 SUS304
橡胶膜片 NBR（黑）肖氏硬度A80±5 NBR（黑）肖氏硬度A80±5
内六角圆柱头螺栓 不锈钢 不锈钢
锁定螺母 - SUS304

特点

  • 耐久性优良的金属制调平调节器。
  • 请利用螺丝上部的六角部分及下部的对边宽度来进行设备、装置的高度调整。
  • 附带与橡胶膜片采用一体式结构的地脚螺栓安装板。可用于在地面上固定。可有效防止因冲击和振动导致的设备、装置错位。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。

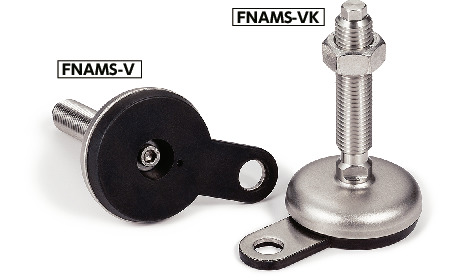

产品符号 锁定螺母
FNAMS-V 无
FNAMS-VK 有
