调平调节器（外螺纹） - 地脚螺栓固定型 - 带螺柱套

Leveling Adjuster with Stud Cover - for use with Anchor Bolt

FNAMS-W

安全注意事项

符号RoHS指令

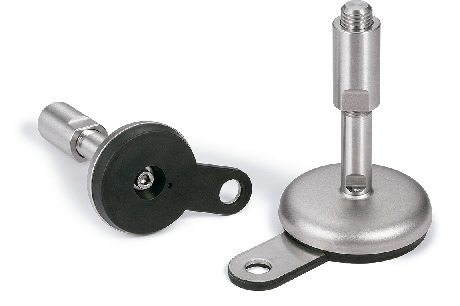

FNAMS-W调平调节器（外螺纹） - 地脚螺栓固定型 - 带螺柱套

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

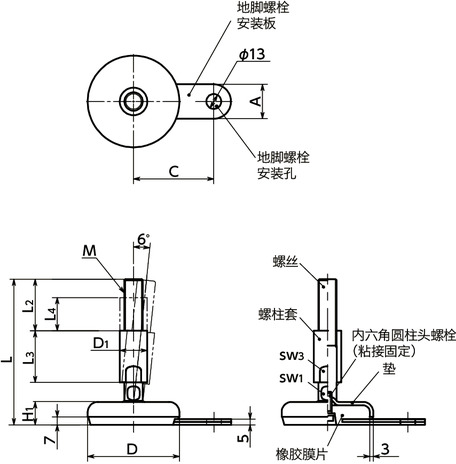

FNAMS-W调平调节器（外螺纹） - 地脚螺栓固定型 - 带螺柱套寸法図

尺寸・CAD

选择

D
所有
60
80
100
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 L L2 L3 L4 H1 C A sw1 sw3 D1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FNAMS-60-M16-126-B1-W 60 M16 2 126 45 45 29 19 50 25 12 20 24 27000 378 CAD 请求报价
FNAMS-60-M16-151-B1-W 60 M16 2 151 45 45 29 19 50 25 12 20 24 27000 412 CAD 请求报价
FNAMS-60-M16-176-B1-W 60 M16 2 176 45 45 29 19 50 25 12 20 24 27000 446 CAD 请求报价
FNAMS-60-M16-201-B1-W 60 M16 2 201 45 45 29 19 50 25 12 20 24 27000 480 CAD 请求报价
FNAMS-80-M16-127-B1-W 80 M16 2 127 45 45 29 20 70 30 12 20 24 24000 535 CAD 请求报价
FNAMS-80-M16-152-B1-W 80 M16 2 152 45 45 29 20 70 30 12 20 24 24000 569 CAD 请求报价
FNAMS-80-M16-177-B1-W 80 M16 2 177 45 45 29 20 70 30 12 20 24 24000 603 CAD 请求报价
FNAMS-80-M16-202-B1-W 80 M16 2 202 45 45 29 20 70 30 12 20 24 24000 637 CAD 请求报价
FNAMS-80-M20-151-B1-W 80 M20 2.5 151 56 56 36 20 70 30 16 24 30 24000 847 CAD 请求报价
FNAMS-80-M20-176-B1-W 80 M20 2.5 176 56 56 36 20 70 30 16 24 30 24000 900 CAD 请求报价
FNAMS-80-M20-201-B1-W 80 M20 2.5 201 56 56 36 20 70 30 16 24 30 24000 953 CAD 请求报价
FNAMS-80-M20-251-B1-W 80 M20 2.5 251 56 56 36 20 70 30 16 24 30 24000 1059 CAD 请求报价
FNAMS-80-M24-176-B1-W 80 M24 3 176 67 67 42 20 70 30 20 30 35 24000 1086 CAD 请求报价
FNAMS-80-M24-226-B1-W 80 M24 3 226 67 67 42 20 70 30 20 30 35 24000 1238 CAD 请求报价
FNAMS-80-M24-276-B1-W 80 M24 3 276 67 67 42 20 70 30 20 30 35 24000 1391 CAD 请求报价
FNAMS-100-M16-128-B1-W 100 M16 2 128 45 45 29 21 80 30 12 20 24 21000 695 CAD 请求报价
FNAMS-100-M16-153-B1-W 100 M16 2 153 45 45 29 21 80 30 12 20 24 21000 729 CAD 请求报价
FNAMS-100-M16-178-B1-W 100 M16 2 178 45 45 29 21 80 30 12 20 24 21000 763 CAD 请求报价
FNAMS-100-M16-203-B1-W 100 M16 2 203 45 45 29 21 80 30 12 20 24 21000 797 CAD 请求报价
FNAMS-100-M20-152-B1-W 100 M20 2.5 152 56 56 36 21 80 30 16 24 30 21000 1007 CAD 请求报价
FNAMS-100-M20-177-B1-W 100 M20 2.5 177 56 56 36 21 80 30 16 24 30 21000 1060 CAD 请求报价
FNAMS-100-M20-202-B1-W 100 M20 2.5 202 56 56 36 21 80 30 16 24 30 21000 1113 CAD 请求报价
FNAMS-100-M20-252-B1-W 100 M20 2.5 252 56 56 36 21 80 30 16 24 30 21000 1219 CAD 请求报价
FNAMS-100-M24-177-B1-W 100 M24 3 177 67 67 42 21 80 30 20 30 35 21000 1246 CAD 请求报价
FNAMS-100-M24-227-B1-W 100 M24 3 227 67 67 42 21 80 30 20 30 35 21000 1398 CAD 请求报价
FNAMS-100-M24-277-B1-W 100 M24 3 277 67 67 42 21 80 30 20 30 35 21000 1551 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FNAMS-W
螺丝 SUS303
垫 SUS304
地脚螺栓
安装板		 SUS304
螺柱套 SUS303
橡胶膜片 NBR（黑）肖氏硬度A80±5
内六角圆柱头螺栓 不锈钢

特点

  • 耐久性优良的金属制调平调节器。
  • 请利用螺丝的对边宽度来进行设备、装置的高度调整。
  • 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医药品机械等用途。
  • 附带与橡胶膜片采用一体式结构的地脚螺栓安装板。可用于在地面上固定。可有效防止因冲击和振动导致的设备、装置错位。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 垫最大可倾斜6°。适用于倾斜面。
