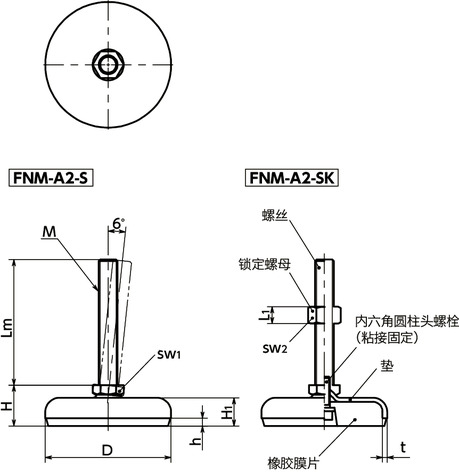

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | L1 | H1 | h | sw1 | sw2 | 静态容许载荷＊1 （N） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNM-50-M8-40-A2-S | 无 | 50 | M8 | 1.25 | 40 | 23 | - | 14.5 | 3.5 | 17 | - | 8000 | 110 | CAD | 请求报价 |
| FNM-50-M8-50-A2-S | 无 | 50 | M8 | 1.25 | 50 | 23 | - | 14.5 | 3.5 | 17 | - | 8000 | 113 | CAD | 请求报价 |
| FNM-50-M8-63-A2-S | 无 | 50 | M8 | 1.25 | 63 | 23 | - | 14.5 | 3.5 | 17 | - | 8000 | 117 | CAD | 请求报价 |
| FNM-50-M10-50-A2-S | 无 | 50 | M10 | 1.5 | 50 | 23 | - | 14.5 | 3.5 | 17 | - | 10000 | 120 | CAD | 请求报价 |
| FNM-50-M10-60-A2-S | 无 | 50 | M10 | 1.5 | 60 | 23 | - | 14.5 | 3.5 | 17 | - | 10000 | 125 | CAD | 请求报价 |
| FNM-50-M10-80-A2-S | 无 | 50 | M10 | 1.5 | 80 | 23 | - | 14.5 | 3.5 | 17 | - | 10000 | 135 | CAD | 请求报价 |
| FNM-50-M10-100-A2-S | 无 | 50 | M10 | 1.5 | 100 | 23 | - | 14.5 | 3.5 | 17 | - | 10000 | 145 | CAD | 请求报价 |
| FNM-50-M12-60-A2-S | 无 | 50 | M12 | 1.75 | 60 | 23 | - | 14.5 | 3.5 | 17 | - | 12000 | 140 | CAD | 请求报价 |
| FNM-50-M12-80-A2-S | 无 | 50 | M12 | 1.75 | 80 | 23 | - | 14.5 | 3.5 | 17 | - | 12000 | 153 | CAD | 请求报价 |
| FNM-50-M12-100-A2-S | 无 | 50 | M12 | 1.75 | 100 | 23 | - | 14.5 | 3.5 | 17 | - | 12000 | 170 | CAD | 请求报价 |
| FNM-50-M12-125-A2-S | 无 | 50 | M12 | 1.75 | 125 | 23 | - | 14.5 | 3.5 | 17 | - | 12000 | 188 | CAD | 请求报价 |
| FNM-60-M8-40-A2-S | 无 | 60 | M8 | 1.25 | 40 | 24 | - | 16 | 4 | 17 | - | 8000 | 160 | CAD | 请求报价 |
| FNM-60-M8-50-A2-S | 无 | 60 | M8 | 1.25 | 50 | 24 | - | 16 | 4 | 17 | - | 8000 | 163 | CAD | 请求报价 |
| FNM-60-M8-63-A2-S | 无 | 60 | M8 | 1.25 | 63 | 24 | - | 16 | 4 | 17 | - | 8000 | 167 | CAD | 请求报价 |
| FNM-60-M10-50-A2-S | 无 | 60 | M10 | 1.5 | 50 | 24 | - | 16 | 4 | 17 | - | 10000 | 170 | CAD | 请求报价 |
| FNM-60-M10-60-A2-S | 无 | 60 | M10 | 1.5 | 60 | 24 | - | 16 | 4 | 17 | - | 10000 | 175 | CAD | 请求报价 |
| FNM-60-M10-80-A2-S | 无 | 60 | M10 | 1.5 | 80 | 24 | - | 16 | 4 | 17 | - | 10000 | 185 | CAD | 请求报价 |
| FNM-60-M10-100-A2-S | 无 | 60 | M10 | 1.5 | 100 | 24 | - | 16 | 4 | 17 | - | 10000 | 195 | CAD | 请求报价 |
| FNM-60-M12-60-A2-S | 无 | 60 | M12 | 1.75 | 60 | 24 | - | 16 | 4 | 17 | - | 12000 | 190 | CAD | 请求报价 |
| FNM-60-M12-80-A2-S | 无 | 60 | M12 | 1.75 | 80 | 24 | - | 16 | 4 | 17 | - | 12000 | 203 | CAD | 请求报价 |
| FNM-60-M12-100-A2-S | 无 | 60 | M12 | 1.75 | 100 | 24 | - | 16 | 4 | 17 | - | 12000 | 220 | CAD | 请求报价 |
| FNM-60-M12-125-A2-S | 无 | 60 | M12 | 1.75 | 125 | 24 | - | 16 | 4 | 17 | - | 12000 | 238 | CAD | 请求报价 |
| FNM-80-M8-40-A2-S | 无 | 80 | M8 | 1.25 | 40 | 26 | - | 18 | 5 | 17 | - | 8000 | 250 | CAD | 请求报价 |
| FNM-80-M8-50-A2-S | 无 | 80 | M8 | 1.25 | 50 | 26 | - | 18 | 5 | 17 | - | 8000 | 253 | CAD | 请求报价 |
| FNM-80-M8-63-A2-S | 无 | 80 | M8 | 1.25 | 63 | 26 | - | 18 | 5 | 17 | - | 8000 | 257 | CAD | 请求报价 |
| FNM-80-M10-50-A2-S | 无 | 80 | M10 | 1.5 | 50 | 26 | - | 18 | 5 | 17 | - | 10000 | 260 | CAD | 请求报价 |
| FNM-80-M10-60-A2-S | 无 | 80 | M10 | 1.5 | 60 | 26 | - | 18 | 5 | 17 | - | 10000 | 265 | CAD | 请求报价 |
| FNM-80-M10-80-A2-S | 无 | 80 | M10 | 1.5 | 80 | 26 | - | 18 | 5 | 17 | - | 10000 | 275 | CAD | 请求报价 |
| FNM-80-M10-100-A2-S | 无 | 80 | M10 | 1.5 | 100 | 26 | - | 18 | 5 | 17 | - | 10000 | 285 | CAD | 请求报价 |
| FNM-80-M12-60-A2-S | 无 | 80 | M12 | 1.75 | 60 | 26 | - | 18 | 5 | 17 | - | 12000 | 280 | CAD | 请求报价 |
| FNM-80-M12-80-A2-S | 无 | 80 | M12 | 1.75 | 80 | 26 | - | 18 | 5 | 17 | - | 12000 | 293 | CAD | 请求报价 |
| FNM-80-M12-100-A2-S | 无 | 80 | M12 | 1.75 | 100 | 26 | - | 18 | 5 | 17 | - | 12000 | 310 | CAD | 请求报价 |
| FNM-80-M12-125-A2-S | 无 | 80 | M12 | 1.75 | 125 | 26 | - | 18 | 5 | 17 | - | 12000 | 328 | CAD | 请求报价 |
| FNM-100-M8-40-A2-S | 无 | 100 | M8 | 1.25 | 40 | 28 | - | 20 | 6 | 17 | - | 8000 | 410 | CAD | 请求报价 |
| FNM-100-M8-50-A2-S | 无 | 100 | M8 | 1.25 | 50 | 28 | - | 20 | 6 | 17 | - | 8000 | 413 | CAD | 请求报价 |
| FNM-100-M8-63-A2-S | 无 | 100 | M8 | 1.25 | 63 | 28 | - | 20 | 6 | 17 | - | 8000 | 417 | CAD | 请求报价 |
| FNM-100-M10-50-A2-S | 无 | 100 | M10 | 1.5 | 50 | 28 | - | 20 | 6 | 17 | - | 10000 | 420 | CAD | 请求报价 |
| FNM-100-M10-60-A2-S | 无 | 100 | M10 | 1.5 | 60 | 28 | - | 20 | 6 | 17 | - | 10000 | 425 | CAD | 请求报价 |
| FNM-100-M10-80-A2-S | 无 | 100 | M10 | 1.5 | 80 | 28 | - | 20 | 6 | 17 | - | 10000 | 435 | CAD | 请求报价 |
| FNM-100-M10-100-A2-S | 无 | 100 | M10 | 1.5 | 100 | 28 | - | 20 | 6 | 17 | - | 10000 | 445 | CAD | 请求报价 |
| FNM-100-M12-60-A2-S | 无 | 100 | M12 | 1.75 | 60 | 28 | - | 20 | 6 | 17 | - | 10000 | 440 | CAD | 请求报价 |
| FNM-100-M12-80-A2-S | 无 | 100 | M12 | 1.75 | 80 | 28 | - | 20 | 6 | 17 | - | 10000 | 453 | CAD | 请求报价 |
| FNM-100-M12-100-A2-S | 无 | 100 | M12 | 1.75 | 100 | 28 | - | 20 | 6 | 17 | - | 10000 | 470 | CAD | 请求报价 |
| FNM-100-M12-125-A2-S | 无 | 100 | M12 | 1.75 | 125 | 28 | - | 20 | 6 | 17 | - | 10000 | 488 | CAD | 请求报价 |
| FNM-50-M8-40-A2-SK | 有 | 50 | M8 | 1.25 | 40 | 23 | 6.8 | 14.5 | 3.5 | 17 | 13 | 8000 | 114 | CAD | 请求报价 |
| FNM-50-M8-50-A2-SK | 有 | 50 | M8 | 1.25 | 50 | 23 | 6.8 | 14.5 | 3.5 | 17 | 13 | 8000 | 117 | CAD | 请求报价 |
| FNM-50-M8-63-A2-SK | 有 | 50 | M8 | 1.25 | 63 | 23 | 6.8 | 14.5 | 3.5 | 17 | 13 | 8000 | 121 | CAD | 请求报价 |
| FNM-50-M10-50-A2-SK | 有 | 50 | M10 | 1.5 | 50 | 23 | 8.4 | 14.5 | 3.5 | 17 | 16 | 10000 | 129 | CAD | 请求报价 |
| FNM-50-M10-60-A2-SK | 有 | 50 | M10 | 1.5 | 60 | 23 | 8.4 | 14.5 | 3.5 | 17 | 16 | 10000 | 134 | CAD | 请求报价 |
| FNM-50-M10-80-A2-SK | 有 | 50 | M10 | 1.5 | 80 | 23 | 8.4 | 14.5 | 3.5 | 17 | 16 | 10000 | 144 | CAD | 请求报价 |
| FNM-50-M10-100-A2-SK | 有 | 50 | M10 | 1.5 | 100 | 23 | 8.4 | 14.5 | 3.5 | 17 | 16 | 10000 | 154 | CAD | 请求报价 |
| FNM-50-M12-60-A2-SK | 有 | 50 | M12 | 1.75 | 60 | 23 | 10.8 | 14.5 | 3.5 | 17 | 18 | 12000 | 153 | CAD | 请求报价 |
| FNM-50-M12-80-A2-SK | 有 | 50 | M12 | 1.75 | 80 | 23 | 10.8 | 14.5 | 3.5 | 17 | 18 | 12000 | 166 | CAD | 请求报价 |
| FNM-50-M12-100-A2-SK | 有 | 50 | M12 | 1.75 | 100 | 23 | 10.8 | 14.5 | 3.5 | 17 | 18 | 12000 | 183 | CAD | 请求报价 |
| FNM-50-M12-125-A2-SK | 有 | 50 | M12 | 1.75 | 125 | 23 | 10.8 | 14.5 | 3.5 | 17 | 18 | 12000 | 201 | CAD | 请求报价 |
| FNM-60-M8-40-A2-SK | 有 | 60 | M8 | 1.25 | 40 | 24 | 6.8 | 16 | 4 | 17 | 13 | 8000 | 164 | CAD | 请求报价 |
| FNM-60-M8-50-A2-SK | 有 | 60 | M8 | 1.25 | 50 | 24 | 6.8 | 16 | 4 | 17 | 13 | 8000 | 167 | CAD | 请求报价 |
| FNM-60-M8-63-A2-SK | 有 | 60 | M8 | 1.25 | 63 | 24 | 6.8 | 16 | 4 | 17 | 13 | 8000 | 171 | CAD | 请求报价 |
| FNM-60-M10-50-A2-SK | 有 | 60 | M10 | 1.5 | 50 | 24 | 8.4 | 16 | 4 | 17 | 16 | 10000 | 179 | CAD | 请求报价 |
| FNM-60-M10-60-A2-SK | 有 | 60 | M10 | 1.5 | 60 | 24 | 8.4 | 16 | 4 | 17 | 16 | 10000 | 184 | CAD | 请求报价 |
| FNM-60-M10-80-A2-SK | 有 | 60 | M10 | 1.5 | 80 | 24 | 8.4 | 16 | 4 | 17 | 16 | 10000 | 194 | CAD | 请求报价 |
| FNM-60-M10-100-A2-SK | 有 | 60 | M10 | 1.5 | 100 | 24 | 8.4 | 16 | 4 | 17 | 16 | 10000 | 204 | CAD | 请求报价 |
| FNM-60-M12-60-A2-SK | 有 | 60 | M12 | 1.75 | 60 | 24 | 10.8 | 16 | 4 | 17 | 18 | 12000 | 203 | CAD | 请求报价 |
| FNM-60-M12-80-A2-SK | 有 | 60 | M12 | 1.75 | 80 | 24 | 10.8 | 16 | 4 | 17 | 18 | 12000 | 216 | CAD | 请求报价 |
| FNM-60-M12-100-A2-SK | 有 | 60 | M12 | 1.75 | 100 | 24 | 10.8 | 16 | 4 | 17 | 18 | 12000 | 233 | CAD | 请求报价 |
| FNM-60-M12-125-A2-SK | 有 | 60 | M12 | 1.75 | 125 | 24 | 10.8 | 16 | 4 | 17 | 18 | 12000 | 251 | CAD | 请求报价 |
| FNM-80-M8-40-A2-SK | 有 | 80 | M8 | 1.25 | 40 | 26 | 6.8 | 18 | 5 | 17 | 13 | 8000 | 254 | CAD | 请求报价 |
| FNM-80-M8-50-A2-SK | 有 | 80 | M8 | 1.25 | 50 | 26 | 6.8 | 18 | 5 | 17 | 13 | 8000 | 257 | CAD | 请求报价 |
| FNM-80-M8-63-A2-SK | 有 | 80 | M8 | 1.25 | 63 | 26 | 6.8 | 18 | 5 | 17 | 13 | 8000 | 261 | CAD | 请求报价 |
| FNM-80-M10-50-A2-SK | 有 | 80 | M10 | 1.5 | 50 | 26 | 8.4 | 18 | 5 | 17 | 16 | 10000 | 269 | CAD | 请求报价 |
| FNM-80-M10-60-A2-SK | 有 | 80 | M10 | 1.5 | 60 | 26 | 8.4 | 18 | 5 | 17 | 16 | 10000 | 274 | CAD | 请求报价 |
| FNM-80-M10-80-A2-SK | 有 | 80 | M10 | 1.5 | 80 | 26 | 8.4 | 18 | 5 | 17 | 16 | 10000 | 284 | CAD | 请求报价 |
| FNM-80-M10-100-A2-SK | 有 | 80 | M10 | 1.5 | 100 | 26 | 8.4 | 18 | 5 | 17 | 16 | 10000 | 294 | CAD | 请求报价 |
| FNM-80-M12-60-A2-SK | 有 | 80 | M12 | 1.75 | 60 | 26 | 10.8 | 18 | 5 | 17 | 18 | 12000 | 293 | CAD | 请求报价 |
| FNM-80-M12-80-A2-SK | 有 | 80 | M12 | 1.75 | 80 | 26 | 10.8 | 18 | 5 | 17 | 18 | 12000 | 306 | CAD | 请求报价 |
| FNM-80-M12-100-A2-SK | 有 | 80 | M12 | 1.75 | 100 | 26 | 10.8 | 18 | 5 | 17 | 18 | 12000 | 323 | CAD | 请求报价 |
| FNM-80-M12-125-A2-SK | 有 | 80 | M12 | 1.75 | 125 | 26 | 10.8 | 18 | 5 | 17 | 18 | 12000 | 341 | CAD | 请求报价 |
| FNM-100-M8-40-A2-SK | 有 | 100 | M8 | 1.25 | 40 | 28 | 6.8 | 20 | 6 | 17 | 13 | 8000 | 414 | CAD | 请求报价 |
| FNM-100-M8-50-A2-SK | 有 | 100 | M8 | 1.25 | 50 | 28 | 6.8 | 20 | 6 | 17 | 13 | 8000 | 417 | CAD | 请求报价 |
| FNM-100-M8-63-A2-SK | 有 | 100 | M8 | 1.25 | 63 | 28 | 6.8 | 20 | 6 | 17 | 13 | 8000 | 421 | CAD | 请求报价 |
| FNM-100-M10-50-A2-SK | 有 | 100 | M10 | 1.5 | 50 | 28 | 8.4 | 20 | 6 | 17 | 16 | 10000 | 429 | CAD | 请求报价 |
| FNM-100-M10-60-A2-SK | 有 | 100 | M10 | 1.5 | 60 | 28 | 8.4 | 20 | 6 | 17 | 16 | 10000 | 434 | CAD | 请求报价 |
| FNM-100-M10-80-A2-SK | 有 | 100 | M10 | 1.5 | 80 | 28 | 8.4 | 20 | 6 | 17 | 16 | 10000 | 444 | CAD | 请求报价 |
| FNM-100-M10-100-A2-SK | 有 | 100 | M10 | 1.5 | 100 | 28 | 8.4 | 20 | 6 | 17 | 16 | 10000 | 454 | CAD | 请求报价 |
| FNM-100-M12-60-A2-SK | 有 | 100 | M12 | 1.75 | 60 | 28 | 10.8 | 20 | 6 | 17 | 18 | 10000 | 453 | CAD | 请求报价 |
| FNM-100-M12-80-A2-SK | 有 | 100 | M12 | 1.75 | 80 | 28 | 10.8 | 20 | 6 | 17 | 18 | 10000 | 466 | CAD | 请求报价 |
| FNM-100-M12-100-A2-SK | 有 | 100 | M12 | 1.75 | 100 | 28 | 10.8 | 20 | 6 | 17 | 18 | 10000 | 483 | CAD | 请求报价 |
| FNM-100-M12-125-A2-SK | 有 | 100 | M12 | 1.75 | 125 | 28 | 10.8 | 20 | 6 | 17 | 18 | 10000 | 501 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FNM-A2-S | FNM-A2-SK | |
|---|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 橡胶膜片 | TPE（白）肖氏硬度A80±5 | TPE（白）肖氏硬度A80±5 |
| 内六角圆柱头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | - | 钢 三价铬酸盐处理 |
特点

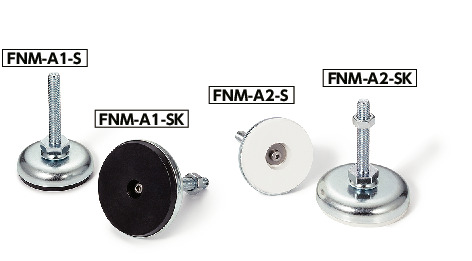

- 耐久性优良的金属制调平调节器。
- 请利用螺丝的六角部分来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 带耐候性优良的TPE制橡胶膜片。可有效防止设备、装置的滑动。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FNM-A2-S | 无 |
| FNM-A2-SK | 有 |
