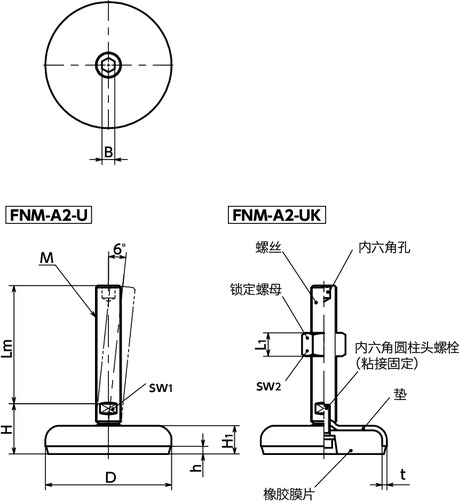

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | L1 | H1 | h | sw1 | sw2 | B | t | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNM-50-M16-75-A2-U | 无 | 50 | M16 | 2 | 75 | 29 | - | 14.5 | 3.5 | 12 | - | 8 | 3 | 13000 | 191 | CAD | 请求报价 |
| FNM-50-M16-100-A2-U | 无 | 50 | M16 | 2 | 100 | 29 | - | 14.5 | 3.5 | 12 | - | 8 | 3 | 13000 | 225 | CAD | 请求报价 |
| FNM-50-M16-125-A2-U | 无 | 50 | M16 | 2 | 125 | 29 | - | 14.5 | 3.5 | 12 | - | 8 | 3 | 13000 | 254 | CAD | 请求报价 |
| FNM-50-M16-150-A2-U | 无 | 50 | M16 | 2 | 150 | 29 | - | 14.5 | 3.5 | 12 | - | 8 | 3 | 13000 | 294 | CAD | 请求报价 |
| FNM-50-M16-200-A2-U | 无 | 50 | M16 | 2 | 200 | 29 | - | 14.5 | 3.5 | 12 | - | 8 | 3 | 13000 | 334 | CAD | 请求报价 |
| FNM-60-M16-75-A2-U | 无 | 60 | M16 | 2 | 75 | 30 | - | 16 | 4 | 12 | - | 8 | 3 | 13000 | 241 | CAD | 请求报价 |
| FNM-60-M16-100-A2-U | 无 | 60 | M16 | 2 | 100 | 30 | - | 16 | 4 | 12 | - | 8 | 3 | 13000 | 275 | CAD | 请求报价 |
| FNM-60-M16-125-A2-U | 无 | 60 | M16 | 2 | 125 | 30 | - | 16 | 4 | 12 | - | 8 | 3 | 13000 | 304 | CAD | 请求报价 |
| FNM-60-M16-150-A2-U | 无 | 60 | M16 | 2 | 150 | 30 | - | 16 | 4 | 12 | - | 8 | 3 | 13000 | 344 | CAD | 请求报价 |
| FNM-60-M16-200-A2-U | 无 | 60 | M16 | 2 | 200 | 30 | - | 16 | 4 | 12 | - | 8 | 3 | 13000 | 384 | CAD | 请求报价 |
| FNM-80-M16-75-A2-U | 无 | 80 | M16 | 2 | 75 | 32 | - | 18 | 5 | 12 | - | 8 | 3 | 11000 | 331 | CAD | 请求报价 |
| FNM-80-M16-100-A2-U | 无 | 80 | M16 | 2 | 100 | 32 | - | 18 | 5 | 12 | - | 8 | 3 | 11000 | 365 | CAD | 请求报价 |
| FNM-80-M16-125-A2-U | 无 | 80 | M16 | 2 | 125 | 32 | - | 18 | 5 | 12 | - | 8 | 3 | 11000 | 394 | CAD | 请求报价 |
| FNM-80-M16-150-A2-U | 无 | 80 | M16 | 2 | 150 | 32 | - | 18 | 5 | 12 | - | 8 | 3 | 11000 | 434 | CAD | 请求报价 |
| FNM-80-M16-200-A2-U | 无 | 80 | M16 | 2 | 200 | 32 | - | 18 | 5 | 12 | - | 8 | 3 | 11000 | 474 | CAD | 请求报价 |
| FNM-80-M20-75-A2-U | 无 | 80 | M20 | 2.5 | 75 | 33 | - | 18 | 5 | 15 | - | 10 | 3 | 11000 | 410 | CAD | 请求报价 |
| FNM-80-M20-100-A2-U | 无 | 80 | M20 | 2.5 | 100 | 33 | - | 18 | 5 | 15 | - | 10 | 3 | 11000 | 463 | CAD | 请求报价 |
| FNM-80-M20-125-A2-U | 无 | 80 | M20 | 2.5 | 125 | 33 | - | 18 | 5 | 15 | - | 10 | 3 | 11000 | 516 | CAD | 请求报价 |
| FNM-80-M20-150-A2-U | 无 | 80 | M20 | 2.5 | 150 | 33 | - | 18 | 5 | 15 | - | 10 | 3 | 11000 | 569 | CAD | 请求报价 |
| FNM-80-M20-200-A2-U | 无 | 80 | M20 | 2.5 | 200 | 33 | - | 18 | 5 | 15 | - | 10 | 3 | 11000 | 674 | CAD | 请求报价 |
| FNM-80-M24-100-A2-U | 无 | 80 | M24 | 3 | 100 | 36 | - | 18 | 5 | 19 | - | 12 | 3 | 11000 | 560 | CAD | 请求报价 |
| FNM-80-M24-125-A2-U | 无 | 80 | M24 | 3 | 125 | 36 | - | 18 | 5 | 19 | - | 12 | 3 | 11000 | 636 | CAD | 请求报价 |
| FNM-80-M24-150-A2-U | 无 | 80 | M24 | 3 | 150 | 36 | - | 18 | 5 | 19 | - | 12 | 3 | 11000 | 712 | CAD | 请求报价 |
| FNM-80-M24-200-A2-U | 无 | 80 | M24 | 3 | 200 | 36 | - | 18 | 5 | 19 | - | 12 | 3 | 11000 | 865 | CAD | 请求报价 |
| FNM-100-M16-75-A2-U | 无 | 100 | M16 | 2 | 75 | 34 | - | 20 | 6 | 12 | - | 8 | 3 | 10000 | 491 | CAD | 请求报价 |
| FNM-100-M16-100-A2-U | 无 | 100 | M16 | 2 | 100 | 34 | - | 20 | 6 | 12 | - | 8 | 3 | 10000 | 525 | CAD | 请求报价 |
| FNM-100-M16-125-A2-U | 无 | 100 | M16 | 2 | 125 | 34 | - | 20 | 6 | 12 | - | 8 | 3 | 10000 | 554 | CAD | 请求报价 |
| FNM-100-M16-150-A2-U | 无 | 100 | M16 | 2 | 150 | 34 | - | 20 | 6 | 12 | - | 8 | 3 | 10000 | 594 | CAD | 请求报价 |
| FNM-100-M16-200-A2-U | 无 | 100 | M16 | 2 | 200 | 34 | - | 20 | 6 | 12 | - | 8 | 3 | 10000 | 634 | CAD | 请求报价 |
| FNM-100-M20-75-A2-U | 无 | 100 | M20 | 2.5 | 75 | 35 | - | 20 | 6 | 15 | - | 10 | 3 | 10000 | 550 | CAD | 请求报价 |
| FNM-100-M20-100-A2-U | 无 | 100 | M20 | 2.5 | 100 | 35 | - | 20 | 6 | 15 | - | 10 | 3 | 10000 | 603 | CAD | 请求报价 |
| FNM-100-M20-125-A2-U | 无 | 100 | M20 | 2.5 | 125 | 35 | - | 20 | 6 | 15 | - | 10 | 3 | 10000 | 656 | CAD | 请求报价 |
| FNM-100-M20-150-A2-U | 无 | 100 | M20 | 2.5 | 150 | 35 | - | 20 | 6 | 15 | - | 10 | 3 | 10000 | 709 | CAD | 请求报价 |
| FNM-100-M20-200-A2-U | 无 | 100 | M20 | 2.5 | 200 | 35 | - | 20 | 6 | 15 | - | 10 | 3 | 10000 | 814 | CAD | 请求报价 |
| FNM-100-M24-100-A2-U | 无 | 100 | M24 | 3 | 100 | 38 | - | 20 | 6 | 19 | - | 12 | 3 | 10000 | 700 | CAD | 请求报价 |
| FNM-100-M24-125-A2-U | 无 | 100 | M24 | 3 | 125 | 38 | - | 20 | 6 | 19 | - | 12 | 3 | 10000 | 776 | CAD | 请求报价 |
| FNM-100-M24-150-A2-U | 无 | 100 | M24 | 3 | 150 | 38 | - | 20 | 6 | 19 | - | 12 | 3 | 10000 | 852 | CAD | 请求报价 |
| FNM-100-M24-200-A2-U | 无 | 100 | M24 | 3 | 200 | 38 | - | 20 | 6 | 19 | - | 12 | 3 | 10000 | 1005 | CAD | 请求报价 |
| FNM-120-M20-100-A2-U | 无 | 120 | M20 | 2.5 | 100 | 39 | - | 22 | 6 | 15 | - | 10 | 4 | 16000 | 880 | CAD | 请求报价 |
| FNM-120-M20-125-A2-U | 无 | 120 | M20 | 2.5 | 125 | 39 | - | 22 | 6 | 15 | - | 10 | 4 | 16000 | 933 | CAD | 请求报价 |
| FNM-120-M20-150-A2-U | 无 | 120 | M20 | 2.5 | 150 | 39 | - | 22 | 6 | 15 | - | 10 | 4 | 16000 | 986 | CAD | 请求报价 |
| FNM-120-M20-200-A2-U | 无 | 120 | M20 | 2.5 | 200 | 39 | - | 22 | 6 | 15 | - | 10 | 4 | 16000 | 1039 | CAD | 请求报价 |
| FNM-120-M24-100-A2-U | 无 | 120 | M24 | 3 | 100 | 42 | - | 22 | 6 | 19 | - | 12 | 4 | 16000 | 1144 | CAD | 请求报价 |
| FNM-120-M24-125-A2-U | 无 | 120 | M24 | 3 | 125 | 42 | - | 22 | 6 | 19 | - | 12 | 4 | 16000 | 1030 | CAD | 请求报价 |
| FNM-120-M24-150-A2-U | 无 | 120 | M24 | 3 | 150 | 42 | - | 22 | 6 | 19 | - | 12 | 4 | 16000 | 1106 | CAD | 请求报价 |
| FNM-120-M24-200-A2-U | 无 | 120 | M24 | 3 | 200 | 42 | - | 22 | 6 | 19 | - | 12 | 4 | 16000 | 1182 | CAD | 请求报价 |
| FNM-120-M30-100-A2-U | 无 | 120 | M30 | 3.5 | 100 | 46 | - | 22 | 6 | 24 | - | 12 | 4 | 16000 | 1180 | CAD | 请求报价 |
| FNM-120-M30-125-A2-U | 无 | 120 | M30 | 3.5 | 125 | 46 | - | 22 | 6 | 24 | - | 12 | 4 | 16000 | 1300 | CAD | 请求报价 |
| FNM-120-M30-150-A2-U | 无 | 120 | M30 | 3.5 | 150 | 46 | - | 22 | 6 | 24 | - | 12 | 4 | 16000 | 1421 | CAD | 请求报价 |
| FNM-120-M30-200-A2-U | 无 | 120 | M30 | 3.5 | 200 | 46 | - | 22 | 6 | 24 | - | 12 | 4 | 16000 | 1662 | CAD | 请求报价 |
| FNM-50-M16-75-A2-UK | 有 | 50 | M16 | 2 | 75 | 29 | 14.8 | 14.5 | 3.5 | 12 | 24 | 8 | 3 | 13000 | 220 | CAD | 请求报价 |
| FNM-50-M16-100-A2-UK | 有 | 50 | M16 | 2 | 100 | 29 | 14.8 | 14.5 | 3.5 | 12 | 24 | 8 | 3 | 13000 | 254 | CAD | 请求报价 |
| FNM-50-M16-125-A2-UK | 有 | 50 | M16 | 2 | 125 | 29 | 14.8 | 14.5 | 3.5 | 12 | 24 | 8 | 3 | 13000 | 283 | CAD | 请求报价 |
| FNM-50-M16-150-A2-UK | 有 | 50 | M16 | 2 | 150 | 29 | 14.8 | 14.5 | 3.5 | 12 | 24 | 8 | 3 | 13000 | 323 | CAD | 请求报价 |
| FNM-50-M16-200-A2-UK | 有 | 50 | M16 | 2 | 200 | 29 | 14.8 | 14.5 | 3.5 | 12 | 24 | 8 | 3 | 13000 | 363 | CAD | 请求报价 |
| FNM-60-M16-75-A2-UK | 有 | 60 | M16 | 2 | 75 | 30 | 14.8 | 16 | 4 | 12 | 24 | 8 | 3 | 13000 | 270 | CAD | 请求报价 |
| FNM-60-M16-100-A2-UK | 有 | 60 | M16 | 2 | 100 | 30 | 14.8 | 16 | 4 | 12 | 24 | 8 | 3 | 13000 | 304 | CAD | 请求报价 |
| FNM-60-M16-125-A2-UK | 有 | 60 | M16 | 2 | 125 | 30 | 14.8 | 16 | 4 | 12 | 24 | 8 | 3 | 13000 | 333 | CAD | 请求报价 |
| FNM-60-M16-150-A2-UK | 有 | 60 | M16 | 2 | 150 | 30 | 14.8 | 16 | 4 | 12 | 24 | 8 | 3 | 13000 | 373 | CAD | 请求报价 |
| FNM-60-M16-200-A2-UK | 有 | 60 | M16 | 2 | 200 | 30 | 14.8 | 16 | 4 | 12 | 24 | 8 | 3 | 13000 | 413 | CAD | 请求报价 |
| FNM-80-M16-75-A2-UK | 有 | 80 | M16 | 2 | 75 | 32 | 14.8 | 18 | 5 | 12 | 24 | 8 | 3 | 11000 | 360 | CAD | 请求报价 |
| FNM-80-M16-100-A2-UK | 有 | 80 | M16 | 2 | 100 | 32 | 14.8 | 18 | 5 | 12 | 24 | 8 | 3 | 11000 | 394 | CAD | 请求报价 |
| FNM-80-M16-125-A2-UK | 有 | 80 | M16 | 2 | 125 | 32 | 14.8 | 18 | 5 | 12 | 24 | 8 | 3 | 11000 | 423 | CAD | 请求报价 |
| FNM-80-M16-150-A2-UK | 有 | 80 | M16 | 2 | 150 | 32 | 14.8 | 18 | 5 | 12 | 24 | 8 | 3 | 11000 | 463 | CAD | 请求报价 |
| FNM-80-M16-200-A2-UK | 有 | 80 | M16 | 2 | 200 | 32 | 14.8 | 18 | 5 | 12 | 24 | 8 | 3 | 11000 | 503 | CAD | 请求报价 |
| FNM-80-M20-75-A2-UK | 有 | 80 | M20 | 2.5 | 75 | 33 | 18 | 18 | 5 | 15 | 30 | 10 | 3 | 11000 | 462 | CAD | 请求报价 |
| FNM-80-M20-100-A2-UK | 有 | 80 | M20 | 2.5 | 100 | 33 | 18 | 18 | 5 | 15 | 30 | 10 | 3 | 11000 | 515 | CAD | 请求报价 |
| FNM-80-M20-125-A2-UK | 有 | 80 | M20 | 2.5 | 125 | 33 | 18 | 18 | 5 | 15 | 30 | 10 | 3 | 11000 | 568 | CAD | 请求报价 |
| FNM-80-M20-150-A2-UK | 有 | 80 | M20 | 2.5 | 150 | 33 | 18 | 18 | 5 | 15 | 30 | 10 | 3 | 11000 | 621 | CAD | 请求报价 |
| FNM-80-M20-200-A2-UK | 有 | 80 | M20 | 2.5 | 200 | 33 | 18 | 18 | 5 | 15 | 30 | 10 | 3 | 11000 | 726 | CAD | 请求报价 |
| FNM-80-M24-100-A2-UK | 有 | 80 | M24 | 3 | 100 | 36 | 21.5 | 18 | 5 | 19 | 36 | 12 | 3 | 11000 | 652 | CAD | 请求报价 |
| FNM-80-M24-125-A2-UK | 有 | 80 | M24 | 3 | 125 | 36 | 21.5 | 18 | 5 | 19 | 36 | 12 | 3 | 11000 | 728 | CAD | 请求报价 |
| FNM-80-M24-150-A2-UK | 有 | 80 | M24 | 3 | 150 | 36 | 21.5 | 18 | 5 | 19 | 36 | 12 | 3 | 11000 | 804 | CAD | 请求报价 |
| FNM-80-M24-200-A2-UK | 有 | 80 | M24 | 3 | 200 | 36 | 21.5 | 18 | 5 | 19 | 36 | 12 | 3 | 11000 | 957 | CAD | 请求报价 |
| FNM-100-M16-75-A2-UK | 有 | 100 | M16 | 2 | 75 | 34 | 14.8 | 20 | 6 | 12 | 24 | 8 | 3 | 10000 | 520 | CAD | 请求报价 |
| FNM-100-M16-100-A2-UK | 有 | 100 | M16 | 2 | 100 | 34 | 14.8 | 20 | 6 | 12 | 24 | 8 | 3 | 10000 | 554 | CAD | 请求报价 |
| FNM-100-M16-125-A2-UK | 有 | 100 | M16 | 2 | 125 | 34 | 14.8 | 20 | 6 | 12 | 24 | 8 | 3 | 10000 | 583 | CAD | 请求报价 |
| FNM-100-M16-150-A2-UK | 有 | 100 | M16 | 2 | 150 | 34 | 14.8 | 20 | 6 | 12 | 24 | 8 | 3 | 10000 | 623 | CAD | 请求报价 |
| FNM-100-M16-200-A2-UK | 有 | 100 | M16 | 2 | 200 | 34 | 14.8 | 20 | 6 | 12 | 24 | 8 | 3 | 10000 | 663 | CAD | 请求报价 |
| FNM-100-M20-75-A2-UK | 有 | 100 | M20 | 2.5 | 75 | 35 | 18 | 20 | 6 | 15 | 30 | 10 | 3 | 10000 | 602 | CAD | 请求报价 |
| FNM-100-M20-100-A2-UK | 有 | 100 | M20 | 2.5 | 100 | 35 | 18 | 20 | 6 | 15 | 30 | 10 | 3 | 10000 | 655 | CAD | 请求报价 |
| FNM-100-M20-125-A2-UK | 有 | 100 | M20 | 2.5 | 125 | 35 | 18 | 20 | 6 | 15 | 30 | 10 | 3 | 10000 | 708 | CAD | 请求报价 |
| FNM-100-M20-150-A2-UK | 有 | 100 | M20 | 2.5 | 150 | 35 | 18 | 20 | 6 | 15 | 30 | 10 | 3 | 10000 | 761 | CAD | 请求报价 |
| FNM-100-M20-200-A2-UK | 有 | 100 | M20 | 2.5 | 200 | 35 | 18 | 20 | 6 | 15 | 30 | 10 | 3 | 10000 | 866 | CAD | 请求报价 |
| FNM-100-M24-100-A2-UK | 有 | 100 | M24 | 3 | 100 | 38 | 21.5 | 20 | 6 | 19 | 36 | 12 | 3 | 10000 | 792 | CAD | 请求报价 |
| FNM-100-M24-125-A2-UK | 有 | 100 | M24 | 3 | 125 | 38 | 21.5 | 20 | 6 | 19 | 36 | 12 | 3 | 10000 | 868 | CAD | 请求报价 |
| FNM-100-M24-150-A2-UK | 有 | 100 | M24 | 3 | 150 | 38 | 21.5 | 20 | 6 | 19 | 36 | 12 | 3 | 10000 | 944 | CAD | 请求报价 |
| FNM-100-M24-200-A2-UK | 有 | 100 | M24 | 3 | 200 | 38 | 21.5 | 20 | 6 | 19 | 36 | 12 | 3 | 10000 | 1097 | CAD | 请求报价 |
| FNM-120-M20-100-A2-UK | 有 | 120 | M20 | 2.5 | 100 | 39 | 18 | 22 | 6 | 15 | 30 | 10 | 4 | 16000 | 932 | CAD | 请求报价 |
| FNM-120-M20-125-A2-UK | 有 | 120 | M20 | 2.5 | 125 | 39 | 18 | 22 | 6 | 15 | 30 | 10 | 4 | 16000 | 985 | CAD | 请求报价 |
| FNM-120-M20-150-A2-UK | 有 | 120 | M20 | 2.5 | 150 | 39 | 18 | 22 | 6 | 15 | 30 | 10 | 4 | 16000 | 1038 | CAD | 请求报价 |
| FNM-120-M20-200-A2-UK | 有 | 120 | M20 | 2.5 | 200 | 39 | 18 | 22 | 6 | 15 | 30 | 10 | 4 | 16000 | 1091 | CAD | 请求报价 |
| FNM-120-M24-100-A2-UK | 有 | 120 | M24 | 3 | 100 | 42 | 21.5 | 22 | 6 | 19 | 36 | 12 | 4 | 16000 | 1236 | CAD | 请求报价 |
| FNM-120-M24-125-A2-UK | 有 | 120 | M24 | 3 | 125 | 42 | 21.5 | 22 | 6 | 19 | 36 | 12 | 4 | 16000 | 1122 | CAD | 请求报价 |
| FNM-120-M24-150-A2-UK | 有 | 120 | M24 | 3 | 150 | 42 | 21.5 | 22 | 6 | 19 | 36 | 12 | 4 | 16000 | 1198 | CAD | 请求报价 |
| FNM-120-M24-200-A2-UK | 有 | 120 | M24 | 3 | 200 | 42 | 21.5 | 22 | 6 | 19 | 36 | 12 | 4 | 16000 | 1274 | CAD | 请求报价 |
| FNM-120-M30-100-A2-UK | 有 | 120 | M30 | 3.5 | 100 | 46 | 25.6 | 22 | 6 | 24 | 46 | 12 | 4 | 16000 | 1379 | CAD | 请求报价 |
| FNM-120-M30-125-A2-UK | 有 | 120 | M30 | 3.5 | 125 | 46 | 25.6 | 22 | 6 | 24 | 46 | 12 | 4 | 16000 | 1499 | CAD | 请求报价 |
| FNM-120-M30-150-A2-UK | 有 | 120 | M30 | 3.5 | 150 | 46 | 25.6 | 22 | 6 | 24 | 46 | 12 | 4 | 16000 | 1620 | CAD | 请求报价 |
| FNM-120-M30-200-A2-UK | 有 | 120 | M30 | 3.5 | 200 | 46 | 25.6 | 22 | 6 | 24 | 46 | 12 | 4 | 16000 | 1861 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FNM-A2-U | FNM-A2-UK | |
|---|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 橡胶膜片 | TPE（白）肖氏硬度A80±5 | TPE（白）肖氏硬度A80±5 |
| 内六角圆柱头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | - | 钢 三价铬酸盐处理 |
特点
- 耐久性优良的金属制调平调节器。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 带耐候性优良的TPE制橡胶膜片。可有效防止设备、装置的滑动。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FNM-A2-U | 无 |
| FNM-A2-UK | 有 |
