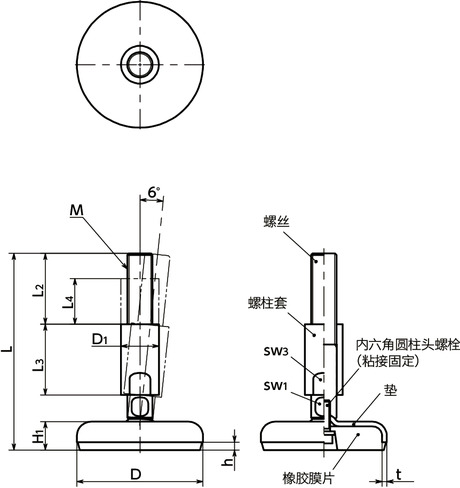

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | L2 | L3 | L4 | H1 | h | sw1 | sw3 | t | D1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FNMS-60-M16-123-B1-W | 60 | M16 | 2 | 123 | 45 | 45 | 29 | 16 | 4 | 12 | 20 | 3 | 24 | 27000 | 358 | CAD | 请求报价 |
| FNMS-60-M16-148-B1-W | 60 | M16 | 2 | 148 | 45 | 45 | 29 | 16 | 4 | 12 | 20 | 3 | 24 | 27000 | 392 | CAD | 请求报价 |
| FNMS-60-M16-173-B1-W | 60 | M16 | 2 | 173 | 45 | 45 | 29 | 16 | 4 | 12 | 20 | 3 | 24 | 27000 | 426 | CAD | 请求报价 |
| FNMS-60-M16-198-B1-W | 60 | M16 | 2 | 198 | 45 | 45 | 29 | 16 | 4 | 12 | 20 | 3 | 24 | 27000 | 460 | CAD | 请求报价 |
| FNMS-80-M16-125-B1-W | 80 | M16 | 2 | 125 | 45 | 45 | 29 | 18 | 5 | 12 | 20 | 3 | 24 | 24000 | 485 | CAD | 请求报价 |
| FNMS-80-M16-150-B1-W | 80 | M16 | 2 | 150 | 45 | 45 | 29 | 18 | 5 | 12 | 20 | 3 | 24 | 24000 | 519 | CAD | 请求报价 |
| FNMS-80-M16-175-B1-W | 80 | M16 | 2 | 175 | 45 | 45 | 29 | 18 | 5 | 12 | 20 | 3 | 24 | 24000 | 553 | CAD | 请求报价 |
| FNMS-80-M16-200-B1-W | 80 | M16 | 2 | 200 | 45 | 45 | 29 | 18 | 5 | 12 | 20 | 3 | 24 | 24000 | 587 | CAD | 请求报价 |
| FNMS-80-M20-149-B1-W | 80 | M20 | 2.5 | 149 | 56 | 56 | 36 | 18 | 5 | 16 | 24 | 3 | 30 | 24000 | 797 | CAD | 请求报价 |
| FNMS-80-M20-174-B1-W | 80 | M20 | 2.5 | 174 | 56 | 56 | 36 | 18 | 5 | 16 | 24 | 3 | 30 | 24000 | 850 | CAD | 请求报价 |
| FNMS-80-M20-199-B1-W | 80 | M20 | 2.5 | 199 | 56 | 56 | 36 | 18 | 5 | 16 | 24 | 3 | 30 | 24000 | 903 | CAD | 请求报价 |
| FNMS-80-M20-249-B1-W | 80 | M20 | 2.5 | 249 | 56 | 56 | 36 | 18 | 5 | 16 | 24 | 3 | 30 | 24000 | 1009 | CAD | 请求报价 |
| FNMS-80-M24-174-B1-W | 80 | M24 | 3 | 174 | 67 | 67 | 42 | 18 | 5 | 20 | 30 | 3 | 35 | 24000 | 1036 | CAD | 请求报价 |
| FNMS-80-M24-224-B1-W | 80 | M24 | 3 | 224 | 67 | 67 | 42 | 18 | 5 | 20 | 30 | 3 | 35 | 24000 | 1188 | CAD | 请求报价 |
| FNMS-80-M24-274-B1-W | 80 | M24 | 3 | 274 | 67 | 67 | 42 | 18 | 5 | 20 | 30 | 3 | 35 | 24000 | 1341 | CAD | 请求报价 |
| FNMS-100-M16-126-B1-W | 100 | M16 | 2 | 126 | 45 | 45 | 29 | 20 | 6 | 12 | 20 | 3 | 24 | 21000 | 645 | CAD | 请求报价 |
| FNMS-100-M16-151-B1-W | 100 | M16 | 2 | 151 | 45 | 45 | 29 | 20 | 6 | 12 | 20 | 3 | 24 | 21000 | 679 | CAD | 请求报价 |
| FNMS-100-M16-176-B1-W | 100 | M16 | 2 | 176 | 45 | 45 | 29 | 20 | 6 | 12 | 20 | 3 | 24 | 21000 | 713 | CAD | 请求报价 |
| FNMS-100-M16-201-B1-W | 100 | M16 | 2 | 201 | 45 | 45 | 29 | 20 | 6 | 12 | 20 | 3 | 24 | 21000 | 747 | CAD | 请求报价 |
| FNMS-100-M20-151-B1-W | 100 | M20 | 2.5 | 151 | 56 | 56 | 36 | 20 | 6 | 16 | 24 | 3 | 30 | 21000 | 957 | CAD | 请求报价 |
| FNMS-100-M20-176-B1-W | 100 | M20 | 2.5 | 176 | 56 | 56 | 36 | 20 | 6 | 16 | 24 | 3 | 30 | 21000 | 1010 | CAD | 请求报价 |
| FNMS-100-M20-201-B1-W | 100 | M20 | 2.5 | 201 | 56 | 56 | 36 | 20 | 6 | 16 | 24 | 3 | 30 | 21000 | 1063 | CAD | 请求报价 |
| FNMS-100-M20-251-B1-W | 100 | M20 | 2.5 | 251 | 56 | 56 | 36 | 20 | 6 | 16 | 24 | 3 | 30 | 21000 | 1169 | CAD | 请求报价 |
| FNMS-100-M24-176-B1-W | 100 | M24 | 3 | 176 | 67 | 67 | 42 | 20 | 6 | 20 | 30 | 3 | 35 | 21000 | 1196 | CAD | 请求报价 |
| FNMS-100-M24-226-B1-W | 100 | M24 | 3 | 226 | 67 | 67 | 42 | 20 | 6 | 20 | 30 | 3 | 35 | 21000 | 1348 | CAD | 请求报价 |
| FNMS-100-M24-276-B1-W | 100 | M24 | 3 | 276 | 67 | 67 | 42 | 20 | 6 | 20 | 30 | 3 | 35 | 21000 | 1501 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FNMS-B1-W | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 螺柱套 | SUS303 |
| 橡胶膜片 | NBR（黑）肖氏硬度A80±5 |
| 内六角圆柱头螺栓 | 不锈钢 |
特点

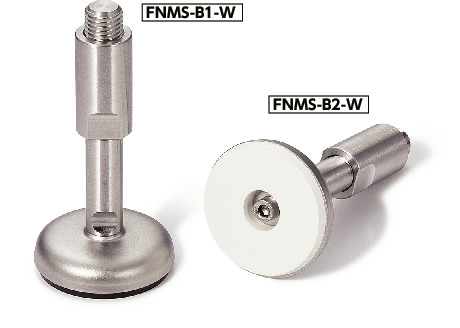

- 耐久性优良的金属制调平调节器。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片，可有效防止设备、装置的滑动。
