调平调节器 - 重载型 - 带橡胶膜片

Leveling Adjuster - Heavy Load Type

FPM-G

安全注意事项

符号RoHS指令

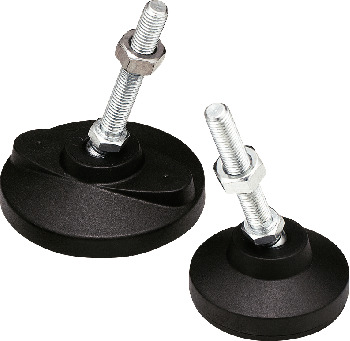

FPM-G调平调节器 - 重载型 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

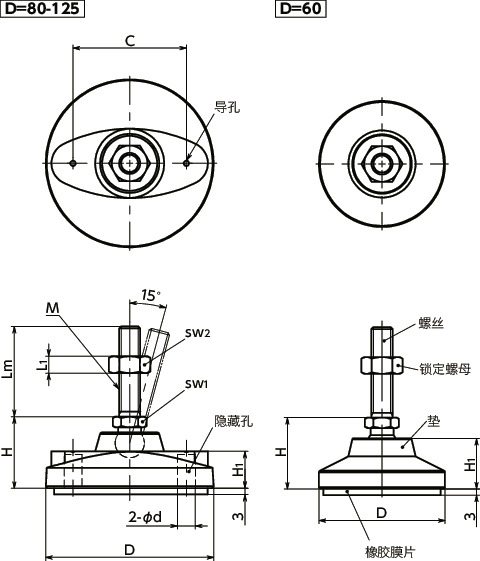

FPM-G调平调节器 - 重载型 - 带橡胶膜片寸法図

尺寸・CAD

选择

D
所有
60
80
100
125
M（粗牙）
螺纹公称直径
所有
M8
M10
M12
M14
M16
M20
M24

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 d C sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FPM-60-M8-43-G 60 M8 1.25 43 34 24 - - 14 13 6.5 14000 89 CAD 请求报价
FPM-60-M8-68-G 60 M8 1.25 68 34 24 - - 14 13 6.5 14000 96 CAD 请求报价
FPM-60-M10-43-G 60 M10 1.5 43 34 24 - - 14 17 8 14000 95 CAD 请求报价
FPM-60-M10-68-G 60 M10 1.5 68 34 24 - - 14 17 8 14000 117 CAD 请求报价
FPM-60-M10-98-G 60 M10 1.5 98 34 24 - - 14 17 8 14000 143 CAD 请求报价
FPM-60-M12-43-G 60 M12 1.75 43 34 24 - - 14 19 10 14000 108 CAD 请求报价
FPM-60-M12-68-G 60 M12 1.75 68 34 24 - - 14 19 10 14000 137 CAD 请求报价
FPM-60-M12-98-G 60 M12 1.75 98 34 24 - - 14 19 10 14000 172 CAD 请求报价
FPM-60-M14-68-G 60 M14 2 68 34 24 - - 14 22 11 14000 157 CAD 请求报价
FPM-60-M14-98-G 60 M14 2 98 34 24 - - 14 22 11 14000 186 CAD 请求报价
FPM-60-M14-148-G 60 M14 2 148 34 24 - - 14 22 11 14000 234 CAD 请求报价
FPM-60-M16-68-G 60 M16 2 68 34 24 - - 16 24 13 14000 175 CAD 请求报价
FPM-60-M16-108-G 60 M16 2 108 34 24 - - 16 24 13 14000 245 CAD 请求报价
FPM-60-M16-148-G 60 M16 2 148 34 24 - - 16 24 13 14000 314 CAD 请求报价
FPM-60-M16-168-G 60 M16 2 168 34 24 - - 16 24 13 14000 349 CAD 请求报价
FPM-80-M8-43-G 80 M8 1.25 43 34 17.5 8.5 54 14 13 6.5 14000 127 CAD 请求报价
FPM-80-M8-68-G 80 M8 1.25 68 34 17.5 8.5 54 14 13 6.5 14000 212 CAD 请求报价
FPM-80-M10-43-G 80 M10 1.5 43 34 17.5 8.5 54 14 17 8 16000 133 CAD 请求报价
FPM-80-M10-68-G 80 M10 1.5 68 34 17.5 8.5 54 14 17 8 16000 160 CAD 请求报价
FPM-80-M10-98-G 80 M10 1.5 98 34 17.5 8.5 54 14 17 8 16000 192 CAD 请求报价
FPM-80-M12-43-G 80 M12 1.75 43 34 17.5 8.5 54 14 19 10 16000 146 CAD 请求报价
FPM-80-M12-68-G 80 M12 1.75 68 34 17.5 8.5 54 14 19 10 16000 189 CAD 请求报价
FPM-80-M12-98-G 80 M12 1.75 98 34 17.5 8.5 54 14 19 10 16000 221 CAD 请求报价
FPM-80-M14-68-G 80 M14 2 68 34 17.5 8.5 54 14 22 11 16000 184 CAD 请求报价
FPM-80-M14-98-G 80 M14 2 98 34 17.5 8.5 54 14 22 11 16000 227 CAD 请求报价
FPM-80-M14-148-G 80 M14 2 148 34 17.5 8.5 54 14 22 11 16000 276 CAD 请求报价
FPM-80-M16-68-G 80 M16 2 68 34 17.5 8.5 54 16 24 13 16000 213 CAD 请求报价
FPM-80-M16-108-G 80 M16 2 108 34 17.5 8.5 54 16 24 13 16000 287 CAD 请求报价
FPM-80-M16-148-G 80 M16 2 148 34 17.5 8.5 54 16 24 13 16000 361 CAD 请求报价
FPM-80-M16-168-G 80 M16 2 168 34 17.5 8.5 54 16 24 13 16000 398 CAD 请求报价
FPM-60-M16-58-GH 60 M16 2 58 44 24 - - 24 24 13 18000 238 CAD 请求报价
FPM-60-M16-98-GH 60 M16 2 98 44 24 - - 24 24 13 18000 307 CAD 请求报价
FPM-60-M16-138-GH 60 M16 2 138 44 24 - - 24 24 13 18000 376 CAD 请求报价
FPM-60-M16-158-GH 60 M16 2 158 44 24 - - 24 24 13 18000 410 CAD 请求报价
FPM-60-M20-98-GH 60 M20 2.5 98 44 24 - - 24 30 16 18000 385 CAD 请求报价
FPM-60-M20-138-GH 60 M20 2.5 138 44 24 - - 24 30 16 18000 489 CAD 请求报价
FPM-60-M20-158-GH 60 M20 2.5 158 44 24 - - 24 30 16 18000 541 CAD 请求报价
FPM-60-M20-198-GH 60 M20 2.5 198 44 24 - - 24 30 16 18000 645 CAD 请求报价
FPM-60-M24-98-GH 60 M24 3 98 44 24 - - 24 36 19 18000 458 CAD 请求报价
FPM-60-M24-138-GH 60 M24 3 138 44 24 - - 24 36 19 18000 643 CAD 请求报价
FPM-60-M24-158-GH 60 M24 3 158 44 24 - - 24 36 19 18000 698 CAD 请求报价
FPM-60-M24-198-GH 60 M24 3 198 44 24 - - 24 36 19 18000 858 CAD 请求报价
FPM-80-M16-58-GH 80 M16 2 58 44 17.5 8.5 54 24 24 13 18000 276 CAD 请求报价
FPM-80-M16-98-GH 80 M16 2 98 44 17.5 8.5 54 24 24 13 18000 349 CAD 请求报价
FPM-80-M16-138-GH 80 M16 2 138 44 17.5 8.5 54 24 24 13 18000 422 CAD 请求报价
FPM-80-M16-158-GH 80 M16 2 158 44 17.5 8.5 54 24 24 13 18000 459 CAD 请求报价
FPM-80-M20-98-GH 80 M20 2.5 98 44 17.5 8.5 54 24 30 16 18000 423 CAD 请求报价
FPM-80-M20-138-GH 80 M20 2.5 138 44 17.5 8.5 54 24 30 16 18000 531 CAD 请求报价
FPM-80-M20-158-GH 80 M20 2.5 158 44 17.5 8.5 54 24 30 16 18000 586 CAD 请求报价
FPM-80-M20-198-GH 80 M20 2.5 198 44 17.5 8.5 54 24 30 16 18000 694 CAD 请求报价
FPM-80-M24-98-GH 80 M24 3 98 44 17.5 8.5 54 24 36 19 18000 496 CAD 请求报价
FPM-80-M24-138-GH 80 M24 3 138 44 17.5 8.5 54 24 36 19 18000 558 CAD 请求报价
FPM-80-M24-158-GH 80 M24 3 158 44 17.5 8.5 54 24 36 19 18000 743 CAD 请求报价
FPM-80-M24-198-GH 80 M24 3 198 44 17.5 8.5 54 24 36 19 18000 907 CAD 请求报价
FPM-100-M16-58-GH 100 M16 2 58 51 20.5 12.5 70 24 24 13 25000 322 CAD 请求报价
FPM-100-M16-98-GH 100 M16 2 98 51 20.5 12.5 70 24 24 13 25000 407 CAD 请求报价
FPM-100-M16-138-GH 100 M16 2 138 51 20.5 12.5 70 24 24 13 25000 492 CAD 请求报价
FPM-100-M16-158-GH 100 M16 2 158 51 20.5 12.5 70 24 24 13 25000 534 CAD 请求报价
FPM-100-M20-98-GH 100 M20 2.5 98 51 20.5 12.5 70 24 30 16 25000 469 CAD 请求报价
FPM-100-M20-138-GH 100 M20 2.5 138 51 20.5 12.5 70 24 30 16 25000 589 CAD 请求报价
FPM-100-M20-158-GH 100 M20 2.5 158 51 20.5 12.5 70 24 30 16 25000 649 CAD 请求报价
FPM-100-M20-198-GH 100 M20 2.5 198 51 20.5 12.5 70 24 30 16 25000 769 CAD 请求报价
FPM-100-M24-98-GH 100 M24 3 98 51 20.5 12.5 70 24 36 19 25000 542 CAD 请求报价
FPM-100-M24-138-GH 100 M24 3 138 51 20.5 12.5 70 24 36 19 25000 561 CAD 请求报价
FPM-100-M24-158-GH 100 M24 3 158 51 20.5 12.5 70 24 36 19 25000 806 CAD 请求报价
FPM-100-M24-198-GH 100 M24 3 198 51 20.5 12.5 70 24 36 19 25000 982 CAD 请求报价
FPM-125-M16-58-GH 125 M16 2 58 66 29 12.5 95 24 24 13 28000 493 CAD 请求报价
FPM-125-M16-98-GH 125 M16 2 98 66 29 12.5 95 24 24 13 28000 591 CAD 请求报价
FPM-125-M16-138-GH 125 M16 2 138 66 29 12.5 95 24 24 13 28000 690 CAD 请求报价
FPM-125-M16-158-GH 125 M16 2 158 66 29 12.5 95 24 24 13 28000 739 CAD 请求报价
FPM-125-M20-98-GH 125 M20 2.5 98 66 29 12.5 95 24 30 16 28000 640 CAD 请求报价
FPM-125-M20-138-GH 125 M20 2.5 138 66 29 12.5 95 24 30 16 28000 774 CAD 请求报价
FPM-125-M20-158-GH 125 M20 2.5 158 66 29 12.5 95 24 30 16 28000 840 CAD 请求报价
FPM-125-M20-198-GH 125 M20 2.5 198 66 29 12.5 95 24 30 16 28000 974 CAD 请求报价
FPM-125-M24-98-GH 125 M24 3 98 66 29 12.5 95 24 36 19 28000 713 CAD 请求报价
FPM-125-M24-138-GH 125 M24 3 138 66 29 12.5 95 24 36 19 28000 895 CAD 请求报价
FPM-125-M24-158-GH 125 M24 3 158 66 29 12.5 95 24 36 19 28000 1002 CAD 请求报价
FPM-125-M24-198-GH 125 M24 3 198 66 29 12.5 95 24 36 19 28000 1194 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FPM-G/FPM-GH
螺丝 钢
三价铬酸盐处理
垫 玻璃纤维增强尼龙6
（亚光黑）
锁定螺母 钢
三价铬酸盐处理
橡胶膜片 NBR（亚光黑）
肖氏硬度A70

特点

  • 重载型调平调节器。
  • 螺纹采用钢制。耐久性优良。
  • 带防滑橡胶膜片。
  • 最适用于传送线等的调平。
  • 垫最大可倾斜15°。适用于倾斜面。
  • 螺纹直径M8至M24已实现标准化。
  • 载荷更大的用途请使用超重载型FPM-GH。
  • 垫直径φ80以上的产品中，地脚螺栓用的隐藏孔和孔加工用的导孔各有2个。
  • 可根据产品符号选择载荷类型。
产品符号 载荷类型
FPM-G 重载型
FPM-GH 超重载型
