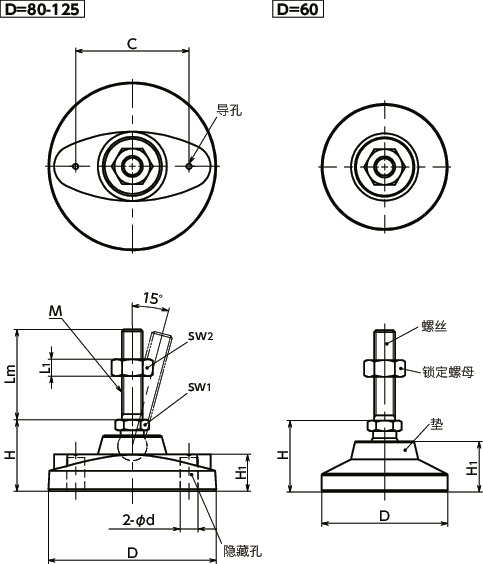

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | d | C | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FPMS-80-M20-98-H | 80 | M20 | 2.5 | 98 | 44 | 17.5 | 8.5 | 54 | 24 | 30 | 16 | 18000 | 396 | CAD | 请求报价 |
| FPMS-80-M20-138-H | 80 | M20 | 2.5 | 138 | 44 | 17.5 | 8.5 | 54 | 24 | 30 | 16 | 18000 | 504 | CAD | 请求报价 |
| FPMS-80-M20-158-H | 80 | M20 | 2.5 | 158 | 44 | 17.5 | 8.5 | 54 | 24 | 30 | 16 | 18000 | 559 | CAD | 请求报价 |
| FPMS-80-M20-198-H | 80 | M20 | 2.5 | 198 | 44 | 17.5 | 8.5 | 54 | 24 | 30 | 16 | 18000 | 667 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FPMS/FPMS-H | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | 玻璃纤维增强尼龙6 （亚光黑） |
| 锁定螺母 | SUS304 |
特点
- 重载型调平调节器。
- 螺纹采用不锈钢制。耐腐蚀性优良。
- 最适用于传送线等的调平。
- 垫最大可倾斜15°。适用于倾斜面。
- 螺纹直径M8至M24已实现标准化。
- 载荷更大的用途请使用超重载型FPMS-H。
- 垫直径φ80以上的产品中，地脚螺栓用的隐藏孔和孔加工用的导孔各有2个。
- 可根据产品符号选择载荷类型。

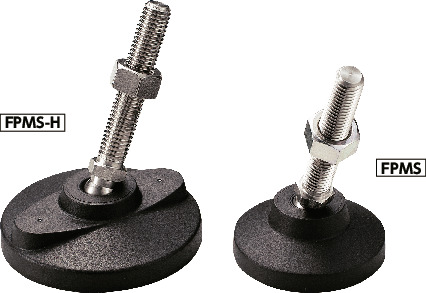

| 产品符号 | 载荷类型 |
|---|---|
| FPMS | 重载型 |
| FPMS-H | 超重载型 |
