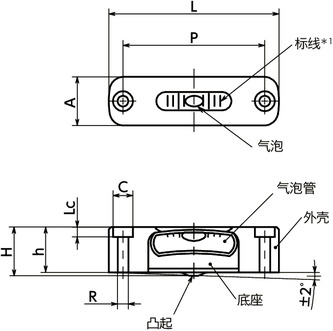

形状図
＊1： 标线数量因灵敏度的不同而异。
50'/2mm： 2条
6'/2mm： 8条
尺寸・CAD
单位 : mm
| 型号 | L | 灵敏度（ '/2mm ） | A | R | C | H | h | Lc | P | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FSLI-54-G-50-AG-SG | 54 | 50 | 15.5 | 3.4 | 6.3 | 15.5 | 14.5 | 3.2 | 45 | 25 | CAD | 请求报价 |
| FSLI-54-G-50-AG-BK | 54 | 50 | 15.5 | 3.4 | 6.3 | 15.5 | 14.5 | 3.2 | 45 | 25 | CAD | 请求报价 |
| FSLI-54-G-6-AG-SG | 54 | 6 | 15.5 | 3.4 | 6.3 | 15.5 | 14.5 | 3.2 | 45 | 25 | CAD | 请求报价 |
| FSLI-54-G-6-AG-BK | 54 | 6 | 15.5 | 3.4 | 6.3 | 15.5 | 14.5 | 3.2 | 45 | 25 | CAD | 请求报价 |
材质、表面处理
| FSLI-AG | |
|---|---|
| 外壳 | 铝合金 阳极氧化处理（各种颜色） |
| 气泡管 | 玻璃 |
| 底座 | 石膏 |

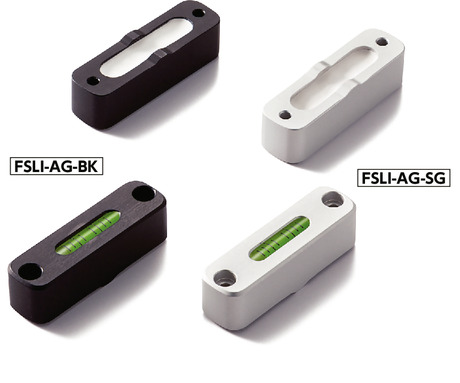

特点
- 单轴型带调节功能的气泡管水平仪。
- 可利用底面的凸起，通过调节安装螺丝调整FSLI-AG的水平基准。
- 可以确认安装面的单轴方向的水平状态。
- 使用金属座包覆，因此具有耐久性。
- 液体为绿色。
- 底座分为2种颜色。
| 符号 | 底座颜色 |
|---|---|
| BK | 黑 |
| SG | 银色 |
性能
| 型号 | 灵敏度（ '/2mm ） |
|---|---|
| FSLI-54-G-50-AG | 50 |
| FSLI-54-G-6-AG | 6 |
什么是气泡管水平仪
气泡管水平仪是利用液体中的气泡来确认测量对象水平状态的设备。另外，还可根据标线与气泡的位置关系来确认测量对象的倾斜角度及方向。
通过事先在设备、装置上将水平基准设定为最佳状态，可确认维护、移动后的水平状态是否正确。
使用方法

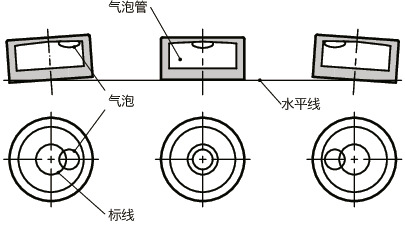

将水平仪正确安装到测量对象上。测量对象倾斜时，根据标线与气泡的位置关系，确认倾斜方向及角度，调整测量对象，以使气泡处于标线的中心。
气泡管水平仪的种类
气泡管水平仪有圆形型和单轴型。圆形型可确认360°方向的水平和倾斜方向、角度。单轴型可确认沿着安装方向的一个方向上的水平和倾斜角度。
什么是灵敏度

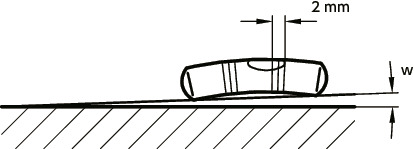

气泡管水平仪的灵敏度是指使气泡移动一定长度所需的倾斜角度。NBK的气泡管水平仪上，将使气泡移动2mm所需的倾斜角度（'）记作灵敏度W（1'=1/60°）。例如，W=6'/2mm时，要使气泡移动2mm，需要使气泡管水平仪倾斜6'。除了用（'）（°）的角度表示外，灵敏度还使用代表与底边1m对应的高度的坡度（mm/m）形式来表示。
气泡管水平仪的灵敏度
| 灵敏度：使气泡移动2ｍｍ所需的倾斜角度 | 适用气泡管水平仪 | ||
|---|---|---|---|
| （'） | （°） | 坡度（mm/m） | |
| 6 | 0.1 | 1.75 | FSLF-6 FSLF FSLH-6 FSLH FSLH-6-AB FSLH-AB FSLI-6 FSLI FSLI-6-AG FSLI-AG |
| 10 | 0.17 | 2.91 | FSLE FSLE |
| 30 | 0.5 | 8.73 | FSLA FSLA FSLB FSLB FSLC FSLC FSLD FSLD |
| 40 | 0.67 | 11.64 | FSLG FSLG |
| 50 | 0.83 | 14.55 | FSLF-50 FSLF FSLH-50 FSLH FSLH-50-AB FSLH-AB FSLI-50 FSLI FSLI-50-AG FSLI-AG |
