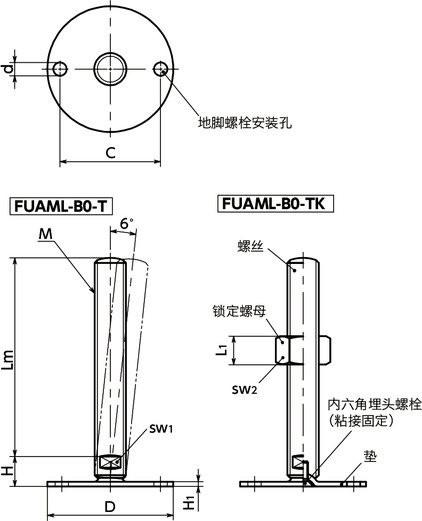

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | d | C | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FUAML-50-M16-75-B0-T | 无 | 50 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 14000 | 167 | CAD | 请求报价 |
| FUAML-50-M16-100-B0-T | 无 | 50 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 14000 | 200 | CAD | 请求报价 |
| FUAML-50-M16-125-B0-T | 无 | 50 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 14000 | 233 | CAD | 请求报价 |
| FUAML-50-M16-150-B0-T | 无 | 50 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 14000 | 269 | CAD | 请求报价 |
| FUAML-50-M16-200-B0-T | 无 | 50 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 14000 | 332 | CAD | 请求报价 |
| FUAML-60-M16-75-B0-T | 无 | 60 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 16000 | 184 | CAD | 请求报价 |
| FUAML-60-M16-100-B0-T | 无 | 60 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 16000 | 217 | CAD | 请求报价 |
| FUAML-60-M16-125-B0-T | 无 | 60 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 16000 | 250 | CAD | 请求报价 |
| FUAML-60-M16-150-B0-T | 无 | 60 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 16000 | 286 | CAD | 请求报价 |
| FUAML-60-M16-200-B0-T | 无 | 60 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 16000 | 363 | CAD | 请求报价 |
| FUAML-80-M16-75-B0-T | 无 | 80 | M16 | 2 | 75 | 18 | 3 | 8.5 | 64 | 12 | - | - | 20000 | 244 | CAD | 请求报价 |
| FUAML-80-M16-100-B0-T | 无 | 80 | M16 | 2 | 100 | 18 | 3 | 8.5 | 64 | 12 | - | - | 20000 | 277 | CAD | 请求报价 |
| FUAML-80-M16-125-B0-T | 无 | 80 | M16 | 2 | 125 | 18 | 3 | 8.5 | 64 | 12 | - | - | 20000 | 310 | CAD | 请求报价 |
| FUAML-80-M16-150-B0-T | 无 | 80 | M16 | 2 | 150 | 18 | 3 | 8.5 | 64 | 12 | - | - | 20000 | 346 | CAD | 请求报价 |
| FUAML-80-M16-200-B0-T | 无 | 80 | M16 | 2 | 200 | 18 | 3 | 8.5 | 64 | 12 | - | - | 20000 | 409 | CAD | 请求报价 |
| FUAML-80-M20-75-B0-T | 无 | 80 | M20 | 2.5 | 75 | 19 | 3 | 8.5 | 64 | 15 | - | - | 20000 | 308 | CAD | 请求报价 |
| FUAML-80-M20-100-B0-T | 无 | 80 | M20 | 2.5 | 100 | 19 | 3 | 8.5 | 64 | 15 | - | - | 20000 | 360 | CAD | 请求报价 |
| FUAML-80-M20-125-B0-T | 无 | 80 | M20 | 2.5 | 125 | 19 | 3 | 8.5 | 64 | 15 | - | - | 20000 | 411 | CAD | 请求报价 |
| FUAML-80-M20-150-B0-T | 无 | 80 | M20 | 2.5 | 150 | 19 | 3 | 8.5 | 64 | 15 | - | - | 20000 | 466 | CAD | 请求报价 |
| FUAML-80-M20-200-B0-T | 无 | 80 | M20 | 2.5 | 200 | 19 | 3 | 8.5 | 64 | 15 | - | - | 20000 | 566 | CAD | 请求报价 |
| FUAML-80-M24-100-B0-T | 无 | 80 | M24 | 3 | 100 | 22 | 3 | 8.5 | 64 | 19 | - | - | 22000 | 470 | CAD | 请求报价 |
| FUAML-80-M24-125-B0-T | 无 | 80 | M24 | 3 | 125 | 22 | 3 | 8.5 | 64 | 19 | - | - | 22000 | 545 | CAD | 请求报价 |
| FUAML-80-M24-150-B0-T | 无 | 80 | M24 | 3 | 150 | 22 | 3 | 8.5 | 64 | 19 | - | - | 22000 | 620 | CAD | 请求报价 |
| FUAML-80-M24-200-B0-T | 无 | 80 | M24 | 3 | 200 | 22 | 3 | 8.5 | 64 | 19 | - | - | 22000 | 770 | CAD | 请求报价 |
| FUAML-50-M16-75-B0-TK | 有 | 50 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 14000 | 176 | CAD | 请求报价 |
| FUAML-50-M16-100-B0-TK | 有 | 50 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 14000 | 209 | CAD | 请求报价 |
| FUAML-50-M16-125-B0-TK | 有 | 50 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 14000 | 242 | CAD | 请求报价 |
| FUAML-50-M16-150-B0-TK | 有 | 50 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 14000 | 278 | CAD | 请求报价 |
| FUAML-50-M16-200-B0-TK | 有 | 50 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 14000 | 341 | CAD | 请求报价 |
| FUAML-60-M16-75-B0-TK | 有 | 60 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 16000 | 193 | CAD | 请求报价 |
| FUAML-60-M16-100-B0-TK | 有 | 60 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 16000 | 226 | CAD | 请求报价 |
| FUAML-60-M16-125-B0-TK | 有 | 60 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 16000 | 259 | CAD | 请求报价 |
| FUAML-60-M16-150-B0-TK | 有 | 60 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 16000 | 295 | CAD | 请求报价 |
| FUAML-60-M16-200-B0-TK | 有 | 60 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 16000 | 359 | CAD | 请求报价 |
| FUAML-80-M16-75-B0-TK | 有 | 80 | M16 | 2 | 75 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 20000 | 253 | CAD | 请求报价 |
| FUAML-80-M16-100-B0-TK | 有 | 80 | M16 | 2 | 100 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 20000 | 286 | CAD | 请求报价 |
| FUAML-80-M16-125-B0-TK | 有 | 80 | M16 | 2 | 125 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 20000 | 319 | CAD | 请求报价 |
| FUAML-80-M16-150-B0-TK | 有 | 80 | M16 | 2 | 150 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 20000 | 355 | CAD | 请求报价 |
| FUAML-80-M16-200-B0-TK | 有 | 80 | M16 | 2 | 200 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 20000 | 418 | CAD | 请求报价 |
| FUAML-80-M20-75-B0-TK | 有 | 80 | M20 | 2.5 | 75 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 20000 | 317 | CAD | 请求报价 |
| FUAML-80-M20-100-B0-TK | 有 | 80 | M20 | 2.5 | 100 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 20000 | 369 | CAD | 请求报价 |
| FUAML-80-M20-125-B0-TK | 有 | 80 | M20 | 2.5 | 125 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 20000 | 420 | CAD | 请求报价 |
| FUAML-80-M20-150-B0-TK | 有 | 80 | M20 | 2.5 | 150 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 20000 | 475 | CAD | 请求报价 |
| FUAML-80-M20-200-B0-TK | 有 | 80 | M20 | 2.5 | 200 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 20000 | 575 | CAD | 请求报价 |
| FUAML-80-M24-100-B0-TK | 有 | 80 | M24 | 3 | 100 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 22000 | 479 | CAD | 请求报价 |
| FUAML-80-M24-125-B0-TK | 有 | 80 | M24 | 3 | 125 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 22000 | 554 | CAD | 请求报价 |
| FUAML-80-M24-150-B0-TK | 有 | 80 | M24 | 3 | 150 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 22000 | 629 | CAD | 请求报价 |
| FUAML-80-M24-200-B0-TK | 有 | 80 | M24 | 3 | 200 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 22000 | 779 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FUAML-B0-T | FUAML-B0-TK | |
|---|---|---|
| 螺丝 | SUS316L | SUS316L |
| 垫 | SUS316L | SUS316L |
| 内六角埋头螺栓 | SUS316L | SUS316L |
| 锁定螺母 | SUS316L |
特点

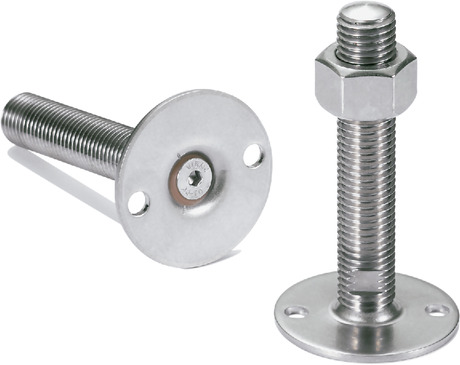

- 耐久性优良的金属制调平调节器。
- 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 地脚螺栓用安装孔有2处。安装于地面后，可有效防止垫的旋转错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FUAML-B0-T | 无 |
| FUAML-B0-TK | 有 |
