调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整

Leveling Adjuster with External Hexagon at the Bottom - for use with Anchor Bolt

FUAMS-B0-S

安全注意事项

符号RoHS指令

FUAMS-B0-S调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

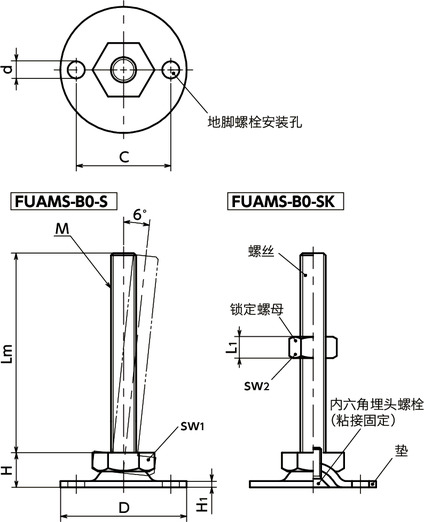

形状図

FUAMS-B0-S调平调节器（外螺纹） - 地脚螺栓固定型 - 六角调整寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M8
M10
M12

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 d C sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUAMS-40-M8-40-B0-S 无 40 M8 1.25 40 11 2 5.4 30 17 - - 8000 42 CAD 请求报价
FUAMS-40-M8-50-B0-S 无 40 M8 1.25 50 11 2 5.4 30 17 - - 8000 45 CAD 请求报价
FUAMS-40-M8-63-B0-S 无 40 M8 1.25 63 11 2 5.4 30 17 - - 8000 49 CAD 请求报价
FUAMS-40-M10-50-B0-S 无 40 M10 1.5 50 11 2 5.4 30 17 - - 12000 54 CAD 请求报价
FUAMS-40-M10-60-B0-S 无 40 M10 1.5 60 11 2 5.4 30 17 - - 12000 59 CAD 请求报价
FUAMS-40-M10-80-B0-S 无 40 M10 1.5 80 11 2 5.4 30 17 - - 12000 72 CAD 请求报价
FUAMS-40-M10-100-B0-S 无 40 M10 1.5 100 11 2 5.4 30 17 - - 12000 84 CAD 请求报价
FUAMS-40-M12-60-B0-S 无 40 M12 1.75 60 11 2 5.4 30 17 - - 12000 87 CAD 请求报价
FUAMS-40-M12-80-B0-S 无 40 M12 1.75 80 11 2 5.4 30 17 - - 12000 102 CAD 请求报价
FUAMS-40-M12-100-B0-S 无 40 M12 1.75 100 11 2 5.4 30 17 - - 12000 117 CAD 请求报价
FUAMS-40-M12-125-B0-S 无 40 M12 1.75 125 11 2 5.4 30 17 - - 12000 137 CAD 请求报价
FUAMS-50-M8-40-B0-S 无 50 M8 1.25 40 11 2.5 6.6 38 17 - - 8000 66 CAD 请求报价
FUAMS-50-M8-50-B0-S 无 50 M8 1.25 50 11 2.5 6.6 38 17 - - 8000 68 CAD 请求报价
FUAMS-50-M8-63-B0-S 无 50 M8 1.25 63 11 2.5 6.6 38 17 - - 8000 71 CAD 请求报价
FUAMS-50-M10-50-B0-S 无 50 M10 1.5 50 11 2.5 6.6 38 17 - - 14000 81 CAD 请求报价
FUAMS-50-M10-60-B0-S 无 50 M10 1.5 60 11 2.5 6.6 38 17 - - 14000 86 CAD 请求报价
FUAMS-50-M10-80-B0-S 无 50 M10 1.5 80 11 2.5 6.6 38 17 - - 14000 97 CAD 请求报价
FUAMS-50-M10-100-B0-S 无 50 M10 1.5 100 11 2.5 6.6 38 17 - - 14000 107 CAD 请求报价
FUAMS-50-M12-60-B0-S 无 50 M12 1.75 60 11 2.5 6.6 38 17 - - 14000 105 CAD 请求报价
FUAMS-50-M12-80-B0-S 无 50 M12 1.75 80 11 2.5 6.6 38 17 - - 14000 118 CAD 请求报价
FUAMS-50-M12-100-B0-S 无 50 M12 1.75 100 11 2.5 6.6 38 17 - - 14000 136 CAD 请求报价
FUAMS-50-M12-125-B0-S 无 50 M12 1.75 125 11 2.5 6.6 38 17 - - 14000 155 CAD 请求报价
FUAMS-60-M8-40-B0-S 无 60 M8 1.25 40 11 2.5 6.6 48 17 - - 8000 83 CAD 请求报价
FUAMS-60-M8-50-B0-S 无 60 M8 1.25 50 11 2.5 6.6 48 17 - - 8000 85 CAD 请求报价
FUAMS-60-M8-63-B0-S 无 60 M8 1.25 63 11 2.5 6.6 48 17 - - 8000 88 CAD 请求报价
FUAMS-60-M10-50-B0-S 无 60 M10 1.5 50 11 2.5 6.6 48 17 - - 14000 99 CAD 请求报价
FUAMS-60-M10-60-B0-S 无 60 M10 1.5 60 11 2.5 6.6 48 17 - - 14000 103 CAD 请求报价
FUAMS-60-M10-80-B0-S 无 60 M10 1.5 80 11 2.5 6.6 48 17 - - 14000 113 CAD 请求报价
FUAMS-60-M10-100-B0-S 无 60 M10 1.5 100 11 2.5 6.6 48 17 - - 14000 124 CAD 请求报价
FUAMS-60-M12-60-B0-S 无 60 M12 1.75 60 11 2.5 6.6 48 17 - - 16000 120 CAD 请求报价
FUAMS-60-M12-80-B0-S 无 60 M12 1.75 80 11 2.5 6.6 48 17 - - 16000 135 CAD 请求报价
FUAMS-60-M12-100-B0-S 无 60 M12 1.75 100 11 2.5 6.6 48 17 - - 16000 150 CAD 请求报价
FUAMS-60-M12-125-B0-S 无 60 M12 1.75 125 11 2.5 6.6 48 17 - - 16000 166 CAD 请求报价
FUAMS-80-M8-40-B0-S 无 80 M8 1.25 40 12 3 8.5 64 17 - - 8000 147 CAD 请求报价
FUAMS-80-M8-50-B0-S 无 80 M8 1.25 50 12 3 8.5 64 17 - - 8000 151 CAD 请求报价
FUAMS-80-M8-63-B0-S 无 80 M8 1.25 63 12 3 8.5 64 17 - - 8000 157 CAD 请求报价
FUAMS-80-M10-50-B0-S 无 80 M10 1.5 50 12 3 8.5 64 17 - - 14000 163 CAD 请求报价
FUAMS-80-M10-60-B0-S 无 80 M10 1.5 60 12 3 8.5 64 17 - - 14000 168 CAD 请求报价
FUAMS-80-M10-80-B0-S 无 80 M10 1.5 80 12 3 8.5 64 17 - - 14000 177 CAD 请求报价
FUAMS-80-M10-100-B0-S 无 80 M10 1.5 100 12 3 8.5 64 17 - - 14000 186 CAD 请求报价
FUAMS-80-M12-60-B0-S 无 80 M12 1.75 60 12 3 8.5 64 17 - - 20000 177 CAD 请求报价
FUAMS-80-M12-80-B0-S 无 80 M12 1.75 80 12 3 8.5 64 17 - - 20000 198 CAD 请求报价
FUAMS-80-M12-100-B0-S 无 80 M12 1.75 100 12 3 8.5 64 17 - - 20000 212 CAD 请求报价
FUAMS-80-M12-125-B0-S 无 80 M12 1.75 125 12 3 8.5 64 17 - - 20000 230 CAD 请求报价
FUAMS-40-M8-40-B0-SK 有 40 M8 1.25 40 11 2 5.4 30 17 13 6.8 8000 46 CAD 请求报价
FUAMS-40-M8-50-B0-SK 有 40 M8 1.25 50 11 2 5.4 30 17 13 6.8 8000 49 CAD 请求报价
FUAMS-40-M8-63-B0-SK 有 40 M8 1.25 63 11 2 5.4 30 17 13 6.8 8000 53 CAD 请求报价
FUAMS-40-M10-50-B0-SK 有 40 M10 1.5 50 11 2 5.4 30 17 16 8.4 12000 63 CAD 请求报价
FUAMS-40-M10-60-B0-SK 有 40 M10 1.5 60 11 2 5.4 30 17 16 8.4 12000 68 CAD 请求报价
FUAMS-40-M10-80-B0-SK 有 40 M10 1.5 80 11 2 5.4 30 17 16 8.4 12000 81 CAD 请求报价
FUAMS-40-M10-100-B0-SK 有 40 M10 1.5 100 11 2 5.4 30 17 16 8.4 12000 93 CAD 请求报价
FUAMS-40-M12-60-B0-SK 有 40 M12 1.75 60 11 2 5.4 30 17 18 10.8 12000 100 CAD 请求报价
FUAMS-40-M12-80-B0-SK 有 40 M12 1.75 80 11 2 5.4 30 17 18 10.8 12000 115 CAD 请求报价
FUAMS-40-M12-100-B0-SK 有 40 M12 1.75 100 11 2 5.4 30 17 18 10.8 12000 130 CAD 请求报价
FUAMS-40-M12-125-B0-SK 有 40 M12 1.75 125 11 2 5.4 30 17 18 10.8 12000 150 CAD 请求报价
FUAMS-50-M8-40-B0-SK 有 50 M8 1.25 40 11 2.5 6.6 38 17 13 6.8 8000 70 CAD 请求报价
FUAMS-50-M8-50-B0-SK 有 50 M8 1.25 50 11 2.5 6.6 38 17 13 6.8 8000 72 CAD 请求报价
FUAMS-50-M8-63-B0-SK 有 50 M8 1.25 63 11 2.5 6.6 38 17 13 6.8 8000 75 CAD 请求报价
FUAMS-50-M10-50-B0-SK 有 50 M10 1.5 50 11 2.5 6.6 38 17 16 8.4 14000 90 CAD 请求报价
FUAMS-50-M10-60-B0-SK 有 50 M10 1.5 60 11 2.5 6.6 38 17 16 8.4 14000 95 CAD 请求报价
FUAMS-50-M10-80-B0-SK 有 50 M10 1.5 80 11 2.5 6.6 38 17 16 8.4 14000 106 CAD 请求报价
FUAMS-50-M10-100-B0-SK 有 50 M10 1.5 100 11 2.5 6.6 38 17 16 8.4 14000 116 CAD 请求报价
FUAMS-50-M12-60-B0-SK 有 50 M12 1.75 60 11 2.5 6.6 38 17 18 10.8 14000 118 CAD 请求报价
FUAMS-50-M12-80-B0-SK 有 50 M12 1.75 80 11 2.5 6.6 38 17 18 10.8 14000 131 CAD 请求报价
FUAMS-50-M12-100-B0-SK 有 50 M12 1.75 100 11 2.5 6.6 38 17 18 10.8 14000 149 CAD 请求报价
FUAMS-50-M12-125-B0-SK 有 50 M12 1.75 125 11 2.5 6.6 38 17 18 10.8 14000 168 CAD 请求报价
FUAMS-60-M8-40-B0-SK 有 60 M8 1.25 40 11 2.5 6.6 48 17 13 6.8 8000 87 CAD 请求报价
FUAMS-60-M8-50-B0-SK 有 60 M8 1.25 50 11 2.5 6.6 48 17 13 6.8 8000 89 CAD 请求报价
FUAMS-60-M8-63-B0-SK 有 60 M8 1.25 63 11 2.5 6.6 48 17 13 6.8 8000 92 CAD 请求报价
FUAMS-60-M10-50-B0-SK 有 60 M10 1.5 50 11 2.5 6.6 48 17 16 8.4 14000 108 CAD 请求报价
FUAMS-60-M10-60-B0-SK 有 60 M10 1.5 60 11 2.5 6.6 48 17 16 8.4 14000 112 CAD 请求报价
FUAMS-60-M10-80-B0-SK 有 60 M10 1.5 80 11 2.5 6.6 48 17 16 8.4 14000 122 CAD 请求报价
FUAMS-60-M10-100-B0-SK 有 60 M10 1.5 100 11 2.5 6.6 48 17 16 8.4 14000 133 CAD 请求报价
FUAMS-60-M12-60-B0-SK 有 60 M12 1.75 60 11 2.5 6.6 48 17 18 10.8 16000 133 CAD 请求报价
FUAMS-60-M12-80-B0-SK 有 60 M12 1.75 80 11 2.5 6.6 48 17 18 10.8 16000 148 CAD 请求报价
FUAMS-60-M12-100-B0-SK 有 60 M12 1.75 100 11 2.5 6.6 48 17 18 10.8 16000 163 CAD 请求报价
FUAMS-60-M12-125-B0-SK 有 60 M12 1.75 125 11 2.5 6.6 48 17 18 10.8 16000 179 CAD 请求报价
FUAMS-80-M8-40-B0-SK 有 80 M8 1.25 40 12 3 8.5 64 17 13 6.8 8000 151 CAD 请求报价
FUAMS-80-M8-50-B0-SK 有 80 M8 1.25 50 12 3 8.5 64 17 13 6.8 8000 155 CAD 请求报价
FUAMS-80-M8-63-B0-SK 有 80 M8 1.25 63 12 3 8.5 64 17 13 6.8 8000 161 CAD 请求报价
FUAMS-80-M10-50-B0-SK 有 80 M10 1.5 50 12 3 8.5 64 17 16 8.4 14000 172 CAD 请求报价
FUAMS-80-M10-60-B0-SK 有 80 M10 1.5 60 12 3 8.5 64 17 16 8.4 14000 177 CAD 请求报价
FUAMS-80-M10-80-B0-SK 有 80 M10 1.5 80 12 3 8.5 64 17 16 8.4 14000 186 CAD 请求报价
FUAMS-80-M10-100-B0-SK 有 80 M10 1.5 100 12 3 8.5 64 17 16 8.4 14000 195 CAD 请求报价
FUAMS-80-M12-60-B0-SK 有 80 M12 1.75 60 12 3 8.5 64 17 18 10.8 20000 190 CAD 请求报价
FUAMS-80-M12-80-B0-SK 有 80 M12 1.75 80 12 3 8.5 64 17 18 10.8 20000 211 CAD 请求报价
FUAMS-80-M12-100-B0-SK 有 80 M12 1.75 100 12 3 8.5 64 17 18 10.8 20000 225 CAD 请求报价
FUAMS-80-M12-125-B0-SK 有 80 M12 1.75 125 12 3 8.5 64 17 18 10.8 20000 243 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUAMS-B0-S FUAMS-B0-SK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 相当于SUS304

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 请利用螺丝的六角部分来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 有2处地脚螺栓用的安装孔。安装于地面后，可有效防止垫的旋转错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUAMS-B0-S 无
FUAMS-B0-SK 有

型号列表

FUAMS-40-M10-B0-S

FUAMS-40-M10-B0-SK

FUAMS-40-M12-B0-S

FUAMS-40-M12-B0-SK

FUAMS-40-M8-B0-S

FUAMS-40-M8-B0-SK

FUAMS-50-M10-B0-S

FUAMS-50-M10-B0-SK

FUAMS-50-M12-B0-S

FUAMS-50-M12-B0-SK

FUAMS-50-M8-B0-S

FUAMS-50-M8-B0-SK

FUAMS-60-M10-B0-S

FUAMS-60-M10-B0-SK

FUAMS-60-M12-B0-S

FUAMS-60-M12-B0-SK

FUAMS-60-M8-B0-S

FUAMS-60-M8-B0-SK

FUAMS-80-M10-B0-S

FUAMS-80-M10-B0-SK

FUAMS-80-M12-B0-S

FUAMS-80-M12-B0-SK

FUAMS-80-M8-B0-S

FUAMS-80-M8-B0-SK
