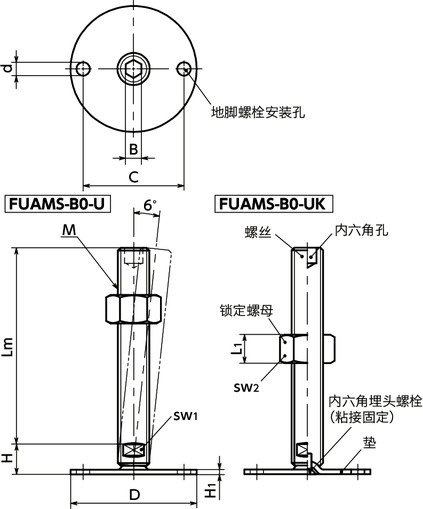

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | d | C | sw1 | sw2 | L1 | B | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FUAMS-50-M16-75-B0-U | 无 | 50 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 8 | 14000 | 141 | CAD | 请求报价 |
| FUAMS-50-M16-100-B0-U | 无 | 50 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 8 | 14000 | 173 | CAD | 请求报价 |
| FUAMS-50-M16-125-B0-U | 无 | 50 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 8 | 14000 | 210 | CAD | 请求报价 |
| FUAMS-50-M16-150-B0-U | 无 | 50 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 8 | 14000 | 238 | CAD | 请求报价 |
| FUAMS-50-M16-200-B0-U | 无 | 50 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 38 | 12 | - | - | 8 | 14000 | 304 | CAD | 请求报价 |
| FUAMS-60-M16-75-B0-U | 无 | 60 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 8 | 16000 | 157 | CAD | 请求报价 |
| FUAMS-60-M16-100-B0-U | 无 | 60 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 8 | 16000 | 189 | CAD | 请求报价 |
| FUAMS-60-M16-125-B0-U | 无 | 60 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 8 | 16000 | 220 | CAD | 请求报价 |
| FUAMS-60-M16-150-B0-U | 无 | 60 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 8 | 16000 | 254 | CAD | 请求报价 |
| FUAMS-60-M16-200-B0-U | 无 | 60 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 48 | 12 | - | - | 8 | 16000 | 320 | CAD | 请求报价 |
| FUAMS-80-M16-75-B0-U | 无 | 80 | M16 | 2 | 75 | 18 | 3 | 8.5 | 64 | 12 | - | - | 8 | 20000 | 222 | CAD | 请求报价 |
| FUAMS-80-M16-100-B0-U | 无 | 80 | M16 | 2 | 100 | 18 | 3 | 8.5 | 64 | 12 | - | - | 8 | 20000 | 254 | CAD | 请求报价 |
| FUAMS-80-M16-125-B0-U | 无 | 80 | M16 | 2 | 125 | 18 | 3 | 8.5 | 64 | 12 | - | - | 8 | 20000 | 280 | CAD | 请求报价 |
| FUAMS-80-M16-150-B0-U | 无 | 80 | M16 | 2 | 150 | 18 | 3 | 8.5 | 64 | 12 | - | - | 8 | 20000 | 319 | CAD | 请求报价 |
| FUAMS-80-M16-200-B0-U | 无 | 80 | M16 | 2 | 200 | 18 | 3 | 8.5 | 64 | 12 | - | - | 8 | 20000 | 385 | CAD | 请求报价 |
| FUAMS-80-M20-75-B0-U | 无 | 80 | M20 | 2.5 | 75 | 19 | 3 | 8.5 | 64 | 15 | - | - | 10 | 20000 | 281 | CAD | 请求报价 |
| FUAMS-80-M20-100-B0-U | 无 | 80 | M20 | 2.5 | 100 | 19 | 3 | 8.5 | 64 | 15 | - | - | 10 | 20000 | 330 | CAD | 请求报价 |
| FUAMS-80-M20-125-B0-U | 无 | 80 | M20 | 2.5 | 125 | 19 | 3 | 8.5 | 64 | 15 | - | - | 10 | 20000 | 382 | CAD | 请求报价 |
| FUAMS-80-M20-150-B0-U | 无 | 80 | M20 | 2.5 | 150 | 19 | 3 | 8.5 | 64 | 15 | - | - | 10 | 20000 | 440 | CAD | 请求报价 |
| FUAMS-80-M20-200-B0-U | 无 | 80 | M20 | 2.5 | 200 | 19 | 3 | 8.5 | 64 | 15 | - | - | 10 | 20000 | 535 | CAD | 请求报价 |
| FUAMS-80-M24-100-B0-U | 无 | 80 | M24 | 3 | 100 | 22 | 3 | 8.5 | 64 | 19 | - | - | 12 | 22000 | 430 | CAD | 请求报价 |
| FUAMS-80-M24-125-B0-U | 无 | 80 | M24 | 3 | 125 | 22 | 3 | 8.5 | 64 | 19 | - | - | 12 | 22000 | 503 | CAD | 请求报价 |
| FUAMS-80-M24-150-B0-U | 无 | 80 | M24 | 3 | 150 | 22 | 3 | 8.5 | 64 | 19 | - | - | 12 | 22000 | 584 | CAD | 请求报价 |
| FUAMS-80-M24-200-B0-U | 无 | 80 | M24 | 3 | 200 | 22 | 3 | 8.5 | 64 | 19 | - | - | 12 | 22000 | 720 | CAD | 请求报价 |
| FUAMS-50-M16-75-B0-UK | 有 | 50 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 8 | 14000 | 175 | CAD | 请求报价 |
| FUAMS-50-M16-100-B0-UK | 有 | 50 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 8 | 14000 | 207 | CAD | 请求报价 |
| FUAMS-50-M16-125-B0-UK | 有 | 50 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 8 | 14000 | 244 | CAD | 请求报价 |
| FUAMS-50-M16-150-B0-UK | 有 | 50 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 8 | 14000 | 272 | CAD | 请求报价 |
| FUAMS-50-M16-200-B0-UK | 有 | 50 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 38 | 12 | 24 | 14.8 | 8 | 14000 | 338 | CAD | 请求报价 |
| FUAMS-60-M16-75-B0-UK | 有 | 60 | M16 | 2 | 75 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 8 | 16000 | 191 | CAD | 请求报价 |
| FUAMS-60-M16-100-B0-UK | 有 | 60 | M16 | 2 | 100 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 8 | 16000 | 225 | CAD | 请求报价 |
| FUAMS-60-M16-125-B0-UK | 有 | 60 | M16 | 2 | 125 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 8 | 16000 | 254 | CAD | 请求报价 |
| FUAMS-60-M16-150-B0-UK | 有 | 60 | M16 | 2 | 150 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 8 | 16000 | 288 | CAD | 请求报价 |
| FUAMS-60-M16-200-B0-UK | 有 | 60 | M16 | 2 | 200 | 17 | 2.5 | 6.6 | 48 | 12 | 24 | 14.8 | 8 | 16000 | 354 | CAD | 请求报价 |
| FUAMS-80-M16-75-B0-UK | 有 | 80 | M16 | 2 | 75 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 8 | 20000 | 256 | CAD | 请求报价 |
| FUAMS-80-M16-100-B0-UK | 有 | 80 | M16 | 2 | 100 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 8 | 20000 | 288 | CAD | 请求报价 |
| FUAMS-80-M16-125-B0-UK | 有 | 80 | M16 | 2 | 125 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 8 | 20000 | 314 | CAD | 请求报价 |
| FUAMS-80-M16-150-B0-UK | 有 | 80 | M16 | 2 | 150 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 8 | 20000 | 353 | CAD | 请求报价 |
| FUAMS-80-M16-200-B0-UK | 有 | 80 | M16 | 2 | 200 | 18 | 3 | 8.5 | 64 | 12 | 24 | 14.8 | 8 | 20000 | 419 | CAD | 请求报价 |
| FUAMS-80-M20-75-B0-UK | 有 | 80 | M20 | 2.5 | 75 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 10 | 20000 | 334 | CAD | 请求报价 |
| FUAMS-80-M20-100-B0-UK | 有 | 80 | M20 | 2.5 | 100 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 10 | 20000 | 383 | CAD | 请求报价 |
| FUAMS-80-M20-125-B0-UK | 有 | 80 | M20 | 2.5 | 125 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 10 | 20000 | 435 | CAD | 请求报价 |
| FUAMS-80-M20-150-B0-UK | 有 | 80 | M20 | 2.5 | 150 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 10 | 20000 | 493 | CAD | 请求报价 |
| FUAMS-80-M20-200-B0-UK | 有 | 80 | M20 | 2.5 | 200 | 19 | 3 | 8.5 | 64 | 15 | 30 | 18 | 10 | 20000 | 588 | CAD | 请求报价 |
| FUAMS-80-M24-100-B0-UK | 有 | 80 | M24 | 3 | 100 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 12 | 22000 | 525 | CAD | 请求报价 |
| FUAMS-80-M24-125-B0-UK | 有 | 80 | M24 | 3 | 125 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 12 | 22000 | 598 | CAD | 请求报价 |
| FUAMS-80-M24-150-B0-UK | 有 | 80 | M24 | 3 | 150 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 12 | 22000 | 679 | CAD | 请求报价 |
| FUAMS-80-M24-200-B0-UK | 有 | 80 | M24 | 3 | 200 | 22 | 3 | 8.5 | 64 | 19 | 36 | 21.5 | 12 | 22000 | 815 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FUAMS-B0-U | FUAMS-B0-UK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | 相当于SUS304 |

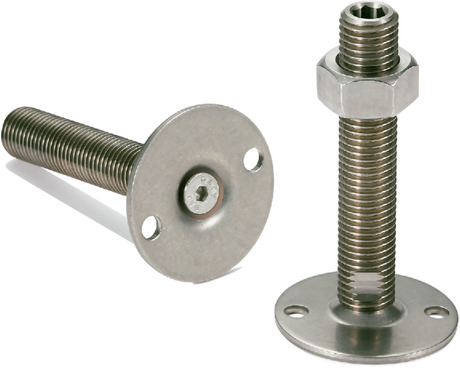

特点
- 耐久性优良的金属制调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 有2处地脚螺栓用的安装孔。安装于地面后，可有效防止垫的旋转错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FUAMS-B0-U | 无 |
| FUAMS-B0-UK | 有 |
